Slovenščina
79
Zunanjo opremo za zbiranje prahu priključite tako, da
adapter pritrdite na cev iz zunanje opreme za zbiranje
prahu. (Skico. 23)
4. Zamenjava žaginih listov
(1) Vzvod odprite do konca giba. (Skico. 5-pušča I)
(2) Odstranite nameščen žagin list.
(3) List potisnite v držalo do konca giba. (Skico. 5-puščica
II)
(4) Zaprite vzvod. (Skico. 5-puščica III)
POZOR
Preden žagin list zamenjate, obvezno izključite napajanja
in odklopite akumulator z ogrodja.
Vzvoda ne odprite, ko se tolkač premika.
OPOMBA:
Preglejte izbočene dele žaginega lista, ki morajo biti
vstavljeni v držalo za žagin list. (Skico. 6)
Preglejte položaj žaginega lista, ki mora biti med utorom
valja. (Skico. 7)
5. Delovanje stikala (Skici 8, 9)
Žaga ima na vrhu ročaja stikalo za zaklepanje, ki
preprečuje, da bi nehote vklopili motor. Če stikalo za
zaklepanje prestavite v zaklenjeni položaj, glavnega
stikala ni mogoče pritisniti. Če stikalo za zaklepanje
prestavite v odklenjeni položaj, lahko pritisnete glavno
stikalo delovanja in tako zaženete motor.
Število hodov rezila lahko prilagodite v razponu od 0
do 2400 hodov/minuto, odvisno od sile, s katero
pritisnete stikalo. Poleg tega se ob sprostitvi stikala
aktivira zavora, ki nemudoma zaustavi rezilo.
Ko je stikalo vklopljeno, na koncu rezila zasveti lučka
LED. Ta lučka ugasne, ko spustite stikalo.
POZOR
Če žage ne uporabljate, stikalo zaklepanja vedno
prestavite v zaklenjen položaj.
Ne glejte neposredno v svetlobo lučke LED. Dolgotrajna
in neposredna izpostavljenost svetlobi lučke LED lahko
poškoduje vaše oči.
6. Nastavitev vsesmernega žaganja
(1) Ločno žago lahko nastavite na vsesmerno žaganje, kar
pomeni, da se žagin list premika naprej in nazaj ter
tudi gor in dol. Nastavite preklopni gumb, kot je označen
na Skico. 10, na "0", če želite prekiniti vsesmerno
žaganje (žagin list se premika le gor in dol). Vsesmerno
žaganje lahko nastavite na 4 enotske intervale od "0"
do "III".
(2) Za žaganje trdih materialov, kot je jeklena plošča itd,
zmanjšajte vsesmerno žaganje. Za žaganje mehkih
materialov, kot je gradbeni les, plastika itd., povečajte
vsesmerno žaganje in s tem delovni učinek. Za natančno
žaganje materiala zmanjšajte vsesmerno žaganje.
7. Žaganje plošč iz nerjavečega jekla
Z ločno žago lahko režete plošče iz nerjavečega jekla,
in sicer z žaginim listom št. 97. Za pravilno žaganje
natančno preberite navodila "V zvezi z žaganje plošč
iz nerjavečega jekla".
8. Varovalo pred cepljenjem
Če namestite varovalo pred cepljenjem, se bo površina
obdelovanca med žaganjem lesenih materialov manj
cepila.
Varovalo pred cepljenjem namestite na mesto v osnovni
enoti in ga pritisnite do konca giba. (Glej Skico. 11).
9. Pokrov za odrezke
Pokrov preprečuje odmet odrezkov in izboljša rezultate
separatorja za prah.
Pokrov za odrezke namestite med osnovno enoto in
vzvod ter ga rahlo potisnite, tako da se zagozdi na
mesto. (Skico. 12)
Ko želite odstraniti pokrov za odrezke, primite obe
strani gumba in rahlo odprite, tako da lahko odstranite
pokrov z ločne žage. (Skico. 13)
OPOMBA:
Med žaganjem kovine lahko pokrov za odrezke zamrzne.
10. Podosnovna enota
Z uporabo podosnovne enote (iz jekla) se zmanjša
obraba aluminijaste osnovne enote, predvsem med
žaganjem kovin.
Z uporabo podosnovne enote (iz smole) zmanjšate
praskanje rezalne površine. Podosnovno enoto pritrdite
na dno površine osnovne enote, in sicer s 4 vijaki.
11. O indikatorju preostale energije baterije
Če pritisnete stikalo indikatorja preostale energije
baterije, se prižge lučka tega indikatorja. Mogoče je
preveriti preostalo energijo baterije. (Skico 14)
Če dvignete prst s stikala indikatorja preostale energije
baterije, se lučka tega indikatorja ugasne. Tabela 4
prikazuje stanje lučke indikatorja preostale
napolnjenosti baterije in preostalo energijo te baterije.
Prikaz indikatorja preostale energije baterije je odvisen
od okoliške temperature in značilnosti baterije. Odčitek
naj bo referenca.
OPOMBA:
Ne tolcite po stikalni plošči, ki je ne smete zlomiti. V
nasprotnem primeru se lahko pojavijo težave.
Za zmanjševanje porabe baterije lučka indikatorja
preostale energije sveti samo ob pritisku na stikalo
tega indikatorja.
ŽAGANJE
POZOR
Odklop in poškodbe žaginega lista ter prekomerno
obrabo tolkača preprečite tako, da pred žaganjem
površino osnovne plošče pritrdite na obdelovanca.
Ne zarežite v les, debeline več kot 10 mm, ali kovino,
debeline več kot 1 mm, z majhno hitrostjo.
1. Ravnočrtno žaganje
Preden se lotite ravnočrtnega žaganja, najprej narišite
označevalno linijo in potisnite žago po liniji. Z vodilom
(v prodaji ločeno) boste lahko rezali po črti natančno.
(1) Odvijte šesterorobni ključ vijaka z matico, ki je pritrjen
na osnovno enoto. (Skico. 15)
Preostala energija baterije je
zadostna.

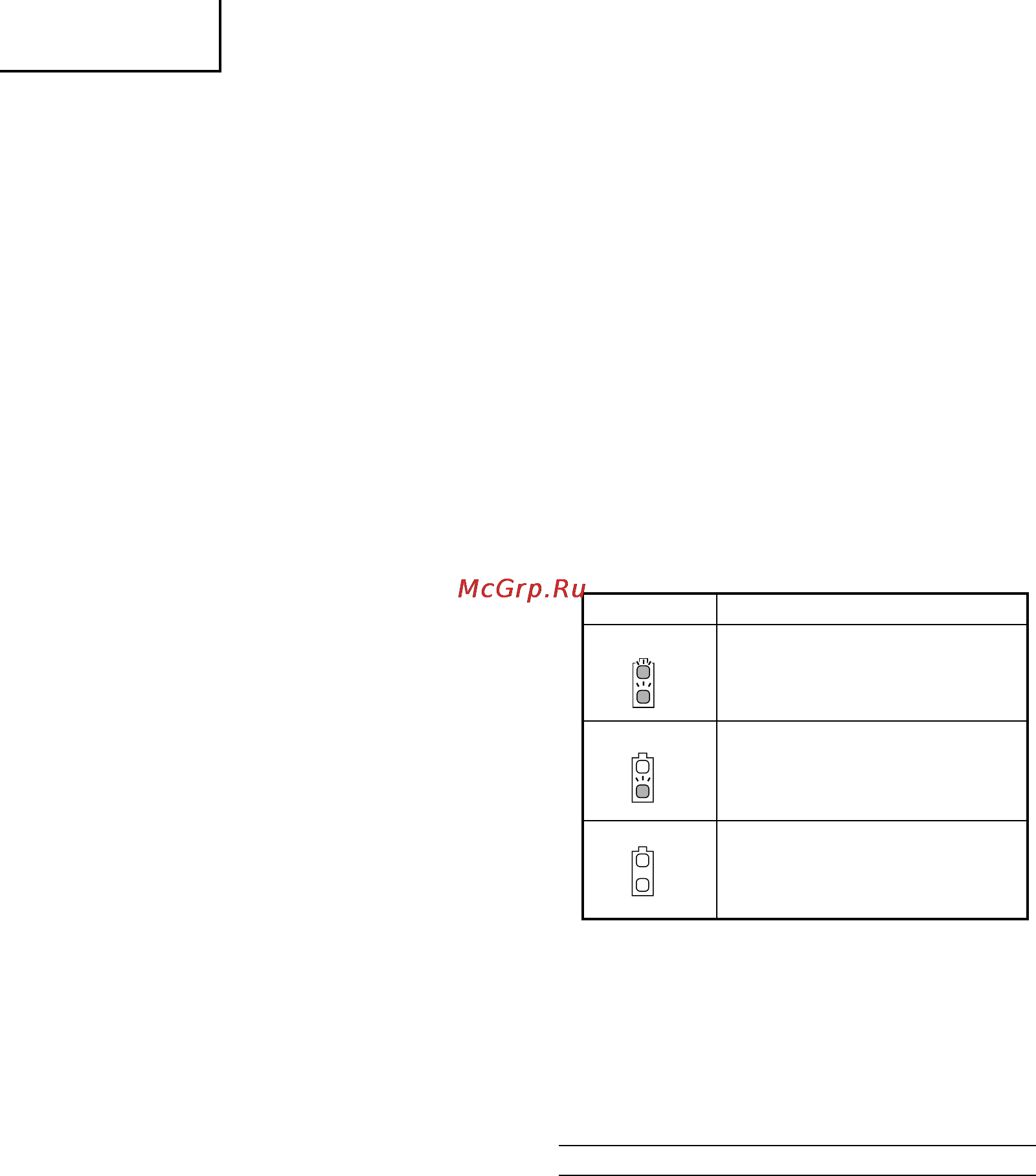

Tabela 4
Preostala energija baterije je
polovična.
Baterija je skoraj prazna.
Baterijo napolnite čim prej.
Stanje lučke Preostala energija baterije
