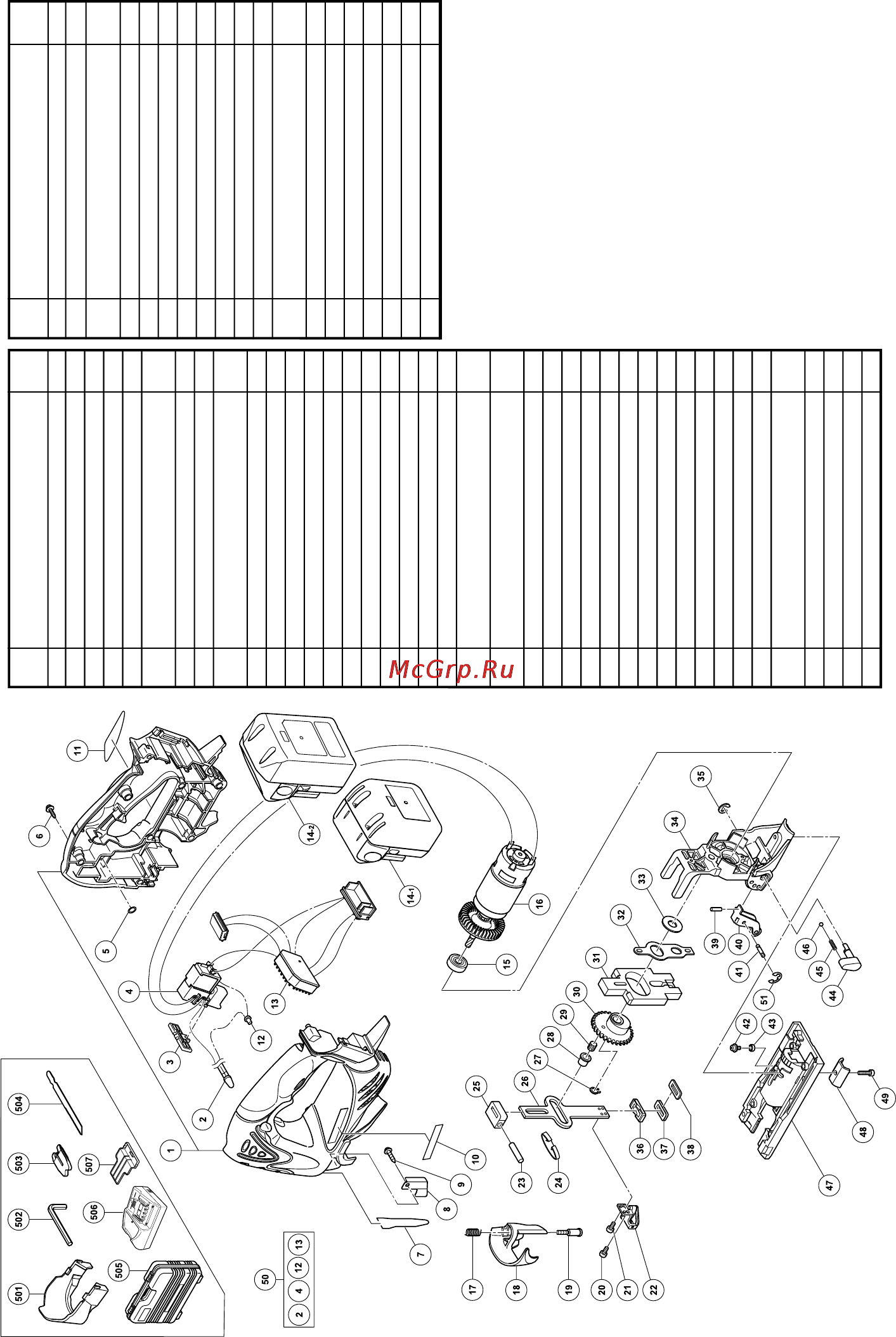

93
Item
No.
Part Name Q’TY
1 HOUSING (A).(B) SET 1
2 LED 1
3 PUSHING BUTTON 1
4 DC-SPEED CONTROL SWITCH 1
5 O-RING (P-6) 4
6
TAPPING SCREW (W/FLANGE)
D4 × 20
8
7 GUARD BAR 1
8 FENCE 1
9
TAPPING SCREW (W/SP. WASHER)
D3 × 8
1
10 HITACHI LABEL 1
11 NAME PLATE 1
12 CONNECTOR 50091 1
13 CONTROLLER TERMINAL SET 1
14-1 BATTERY BSL1430 2
14-2 BATTERY BSL1830 2
15 BALL BEARING 608VVC2PS2L 1
16 MOTOR DC 14.4V 1
17 LEVER SPRING 1
18 LEVER 1
19 LEVER BOLT 1
20
SEAL LOCK HEX. SOCKET HD.
BOLT M3 × 8
1
21
SEAL LOCK HEX. SOCKET HD.
BOLT M3 × 6
1
22 BLADE HOLDER 1
23 PIN D6 1
24 PLATE SPRING 1
25 PLUNGER HOLDER (A) 1
26 PLUNGER 1
27 RETAINING RING FOR D7 SHAFT 1
28 CONNECTING PIECE 1
29 NEEDLE BEARING 1
30 GEAR 1
31 BALANCE WEIGHT 1
32 ORBITAL CAM 1
33 WASHER (A) 1
34 GEAR HOLDER 1
35
RETAINING RING (E-TYPE) FOR
D5 SHAFT
1
36 PLUNGER HOLDER (B) 1
37 PACKING COVER 1
38 PACKING 1
39 NEEDLE ROLLER 1
Item
No.
Part Name Q’TY
40 ROLLER HOLDER 1
41 PIN 1
42
MACHINE SCREW (W/WASHER)
M4 × 8
1
43 RUBBER BUSHING 1
44 CHANGE KNOB 1
45 SPRING (C) 1
46 STEEL BALL D3.97 1
47 BASE 1
48 BASE LOCKER 1
49 HEX. SOCKET HD. BOLT M5 × 14 1
50 SWITCH ASS’Y 1
51
RETAINING RING (E-TYPE) FOR
D3 SHAFT
2
501 CHIP COVER 1
502 HEX. BAR WRENCH 4MM 1
503 TABLE INSERT 1
504 JIG SAW BLADE NO.41 1
505 CASE 1
506 CHARGER (MODEL UC 18YRL) 1
507 BATTERY COVER 1
11Back_CJ14DSL_EE 3/19/08, 13:5693
