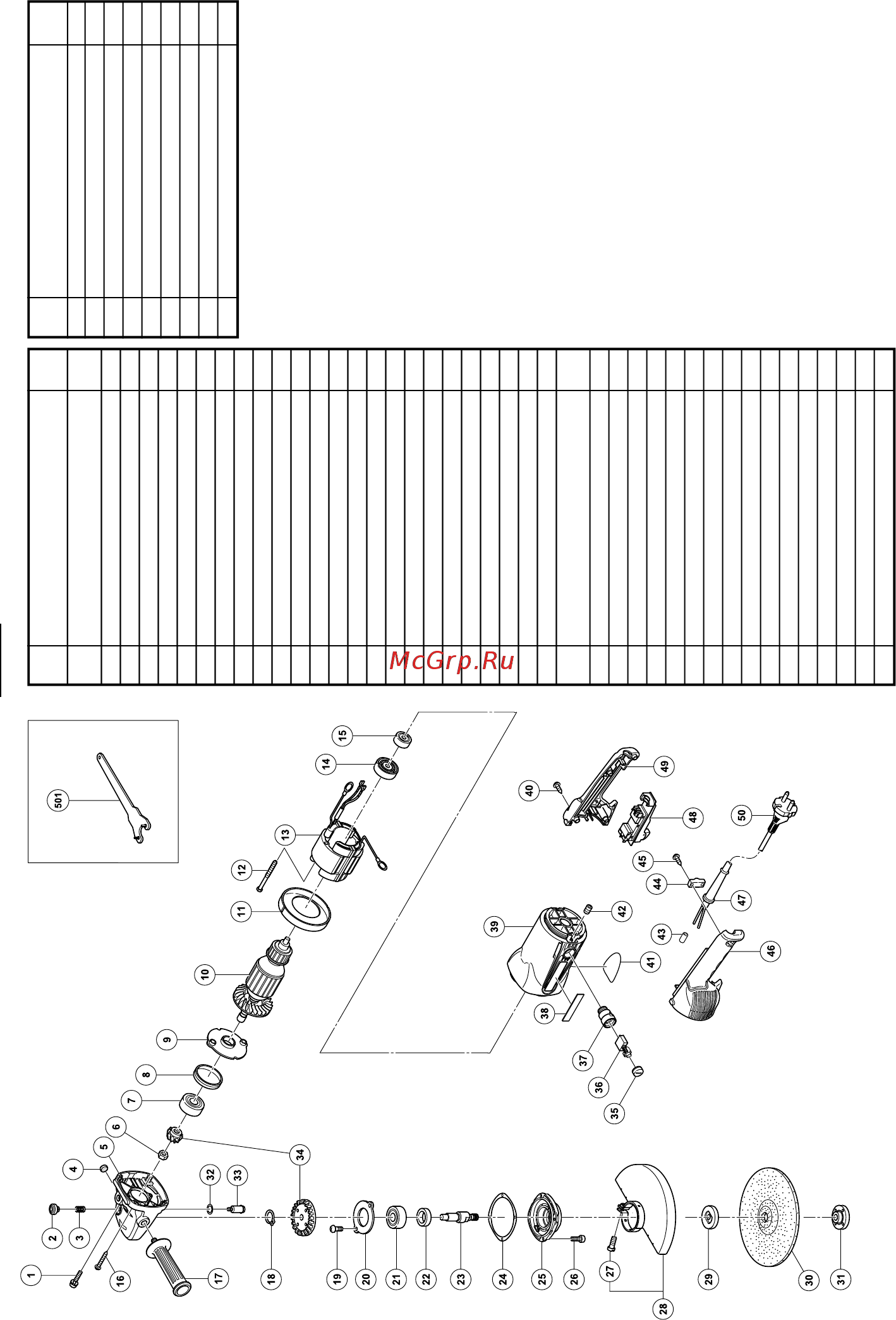

G18SS
Item
No.
Part Name Q’TY
1
SEAL LOCK HEX. SOCKET BOLT
2
(W/SP.WASHER) M5 × 14
2 PUSHING BUTTON 1
3 SPRING 1
4 FELT WASHER 1
5 GEAR COVER ASS’Y 1
6 SPECIAL NUT M10 1
7 BALL BEARING 6301VVCMPS2L 1
8 RUBBER RING 1
9 BEARING COVER 1
10 ARMATURE 1
11 FAN GUIDE 1
12 HEX. HD. TAPPING SCREW D5 × 60 2
13 STATOR 1
14 DUST SEAL 1
15 BALL BEARING 6000VVCMPS2L 1
16
TAPPING SCREW (W/FLANGE) D5 × 35
4
17 SIDE HANDLE FOR M14 1
18 RETAINING RING FOR D12 SHAFT 1
19 FT SCREW M5 × 10 2
20 BEARING COVER (B) 1
21 BALL BEARING 6302VVCMPS2L 1
22 FELT PACKING (B) 1
23 SPINDLE 1
24 SEAL PLATE 1
25 PACKING GLAND 1
26
HEX. SOCKET HD. BOLT
4
(W/FLANGE) M5 × 16
27 HEX. SOCKET HD. BOLT M8 × 25 2
28 WHEEL GUARD ASS’Y 1
29 WHEEL WASHER (A) 1
30 D. C. WHEELS 180MM 1
31 WHEEL NUT M14 1
32 O-RING 1
33 LOCK PIN 1
34 GEAR PINION SET 1
35 BRUSH CAP 2
36 CARBON BRUSH 1
37 BRUSH HOLDER 2
38 HITACHI LABEL 1
39 HOUSING ASS’Y 1
40
TAPPING SCREW (W/FLANGE) D4 × 16
4
41 NAME PLATE 1
42 HEX. SOCKET SET SCREW M5 × 82
Item
No.
Part Name Q’TY
43 TUBE (D) 2
44 CORD CLIP 1
45
TAPPING SCREW (W/FLANGE) D4 × 16
2
46 HANDLE (A) 1
47 CORD ARMOR 1
48 SWITCH 1
49 HANDLE (B) 1
50 CORD 1
501 WRENCH 1
