Руководство по эксплуатации ВКГ-2
194044, Санкт-Петербург, Выборгская наб., д.45 | 8 800 250-03-03, (812) 600-03-03 | info@teplocom-sale.ru | www.teplocom-sale.ru
22
превышающего заданного значения порога ограничения. Порядок установки
режима рассмотрен в приложении М.
8.3 Параметры датчиков расхода
Установка параметров датчиков расхода осуществляется при выборе пункта
меню 1-ого уровня «ПАРАМЕТРЫ ДР».
Производится установка параметров, характеризующих:
― расходомер переменного перепада давления (диафрагму и измерительный
трубопровод);
― расходомер ИРВИС-К-300.
Порядок настройки для расходомеров переменного перепада.

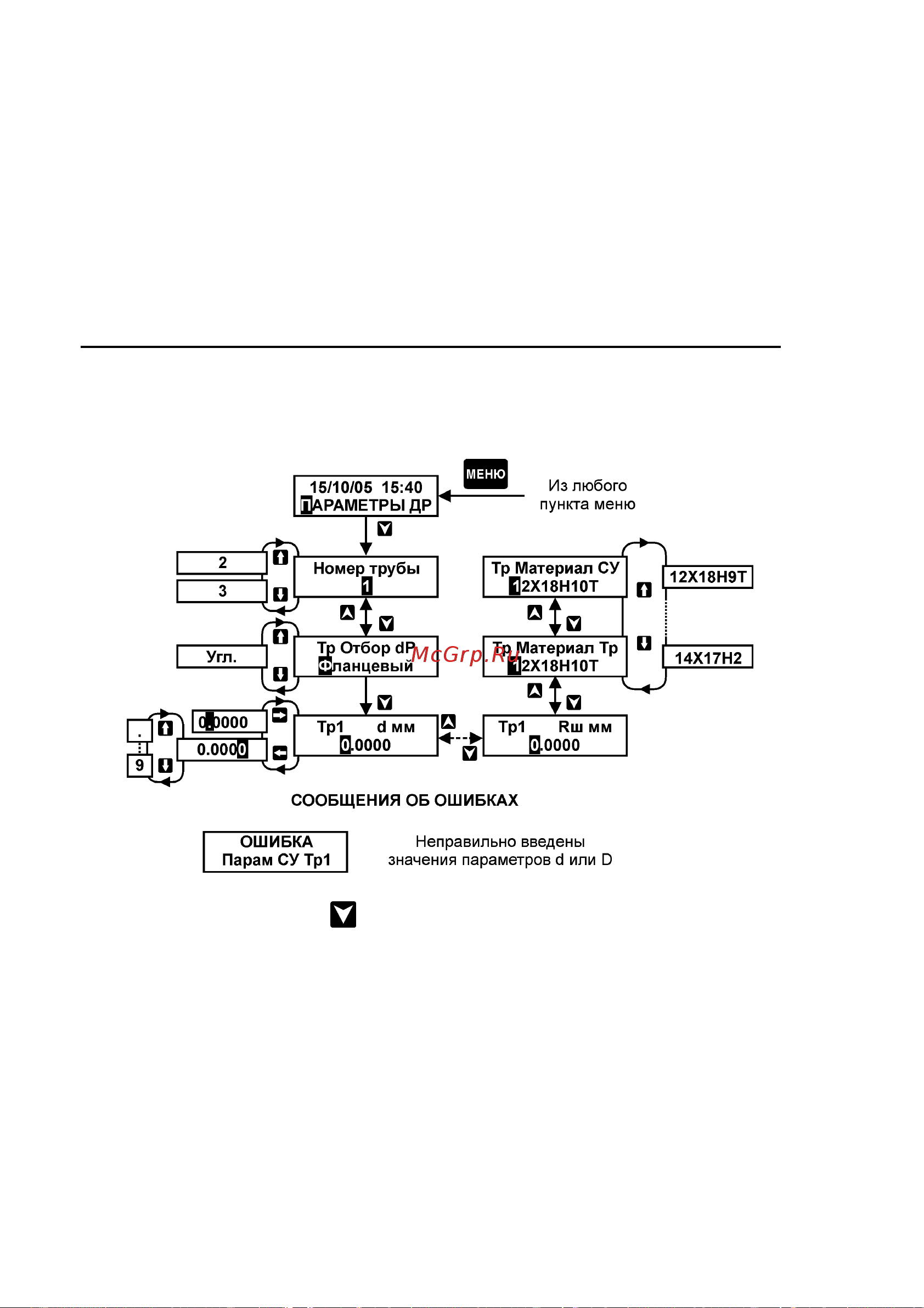

На рисунке 5.1 приведены состояния дисплея вычислителя для одной из труб,
поясняющие действия оператора при настройке расходомера переменного перепада.
Аналогично выполняется установка параметров для других труб, на которых
установлены соответствующие расходомеры.
Рисунок 5.1
Войдя нажатием кнопки в меню 2-ого уровня, следует выбрать номер
настраиваемой трубы, а затем, последовательно продвигаясь по пунктам меню 3-
его уровня, выбрать или установить значения параметров, характеризующие
расходомер переменного перепада:
― способ отбора перепада давления;
― параметры трубопровода и диафрагмы.
