Руководство по эксплуатации ВКГ-2
194044, Санкт-Петербург, Выборгская наб., д.45 | 8 800 250-03-03, (812) 600-03-03 | info@teplocom-sale.ru | www.teplocom-sale.ru
24
Войдя нажатием кнопки в меню 2-ого уровня, следует выбрать номер
настраиваемой трубы, а затем, последовательно продвигаясь по пунктам меню 3-
его уровня, установить значения параметров, характеризующие расходомер, путем
ввода числового значения следующих параметров:
39) d20 – характерный размер тела обтекания при 20 С, м;
40) D20 – диаметр первичного преобразователя при 20 С , м;
41) Ктр – коэффициент температурного расширения;
42) Ксп – коэффициент сужения потока;
43) Кпд – коэффициент приведения давления;
44) Fcв20 – площадь поперечного сечения в месте установки тела обтекания
при 20 °С, м
2
.
Числовые значения указанных параметров приведены в паспорте расходомера.
Вычислитель производит контроль установленных значений параметров. При
неправильном вводе значений вырабатывается предупреждающее сообщение.
8.4 Номинальная функция преобразования датчиков
В процессе выполнения настройки необходимо зафиксировать номера
входов ИВI и ИВF, представляемых на дисплее в пунктах меню, где
осуществляется установка пределов преобразования (измерения)
датчиков. Данная информация может быть также получена путем
распечатки (Приложение Е) на принтере настроечной базы вычислителя.
Настройка на номинальную функцию преобразования датчиков осуществляется

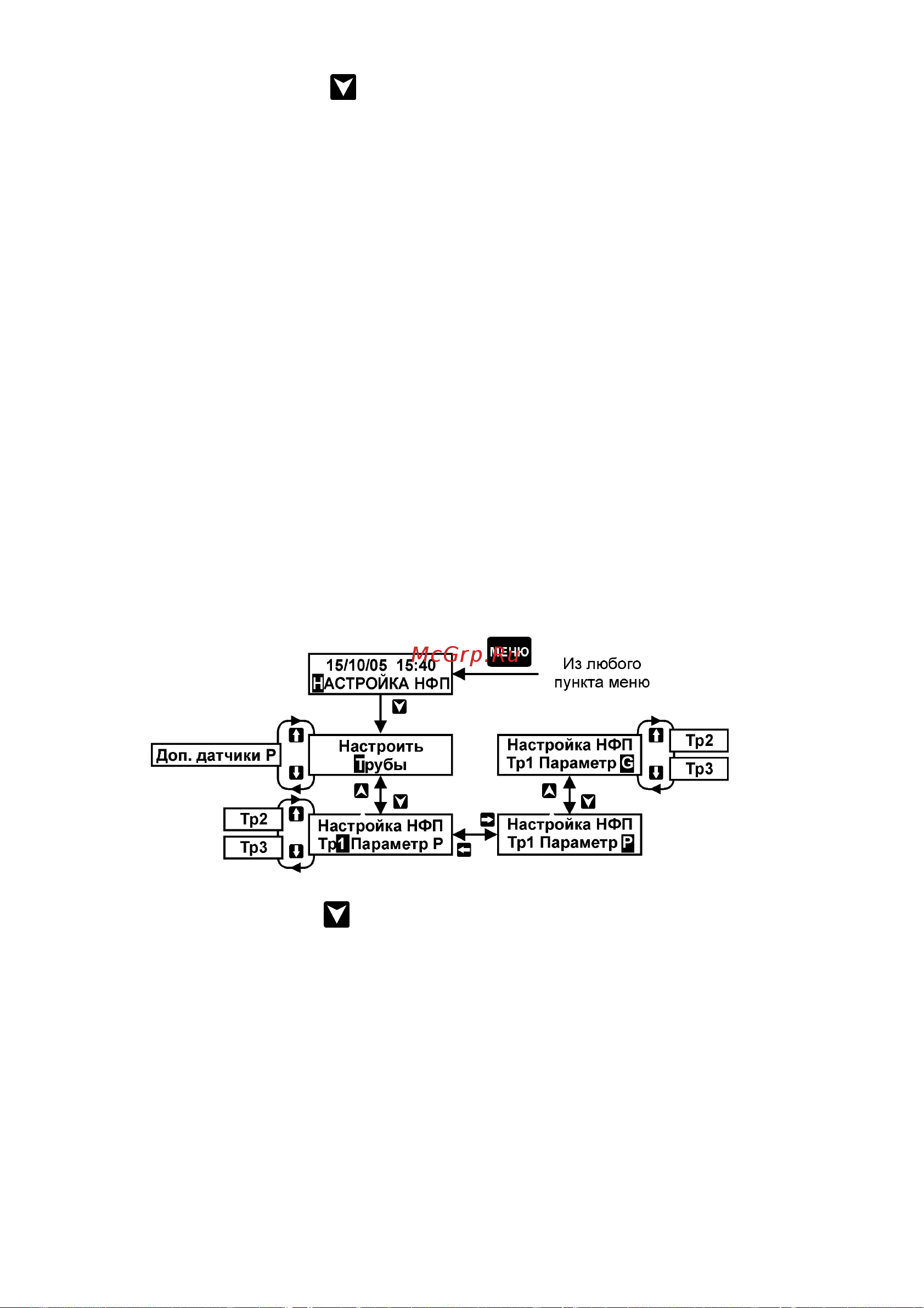

при выборе пункта меню 1-ого уровня «НАСТРОЙКА НФП» (рисунок 6.1).
Рисунок 6.1
Войдя нажатием кнопки в меню 2–ого уровня, следует выбрать условие
настройки датчика, установленного на трубе, или дополнительного датчика. После
чего выбрать номер настраиваемого трубопровода или дополнительного датчика.
Возможен выбор номера только для тех труб и дополнительных датчиков, которые
сконфигурированы в пункте меню «СИСТЕМА».
Затем следует выбрать тип датчика по измеряемому параметру, для которого
необходимо выполнить настройку НФП:
― для пункта меню «Труба»: Р – датчик давления, G – датчик объема или
расхода, включая расходомер переменного перепада и ИРВИС-К-300;
― для пункта меню «Доп. датчики Р»: Рб – датчик барометрического
давления, Р1…Р7 – дополнительные датчики давления или перепада
давления.
В зависимости от выбранного параметра настройка НФП осуществляется в
указанной ниже последовательности.
