Руководство по эксплуатации ВКГ-2
194044, Санкт-Петербург, Выборгская наб., д.45 | 8 800 250-03-03, (812) 600-03-03 | info@teplocom-sale.ru | www.teplocom-sale.ru
46
При работе с датчиками расхода, имеющими импульсный сигнал, при
перекрытии расхода первоначально может наблюдаться экспоненциальное
уменьшение показаний, связанное с ожиданием прибора очередного входного
импульса. В процессе такого изменения показаний, значения объема не
изменяются.

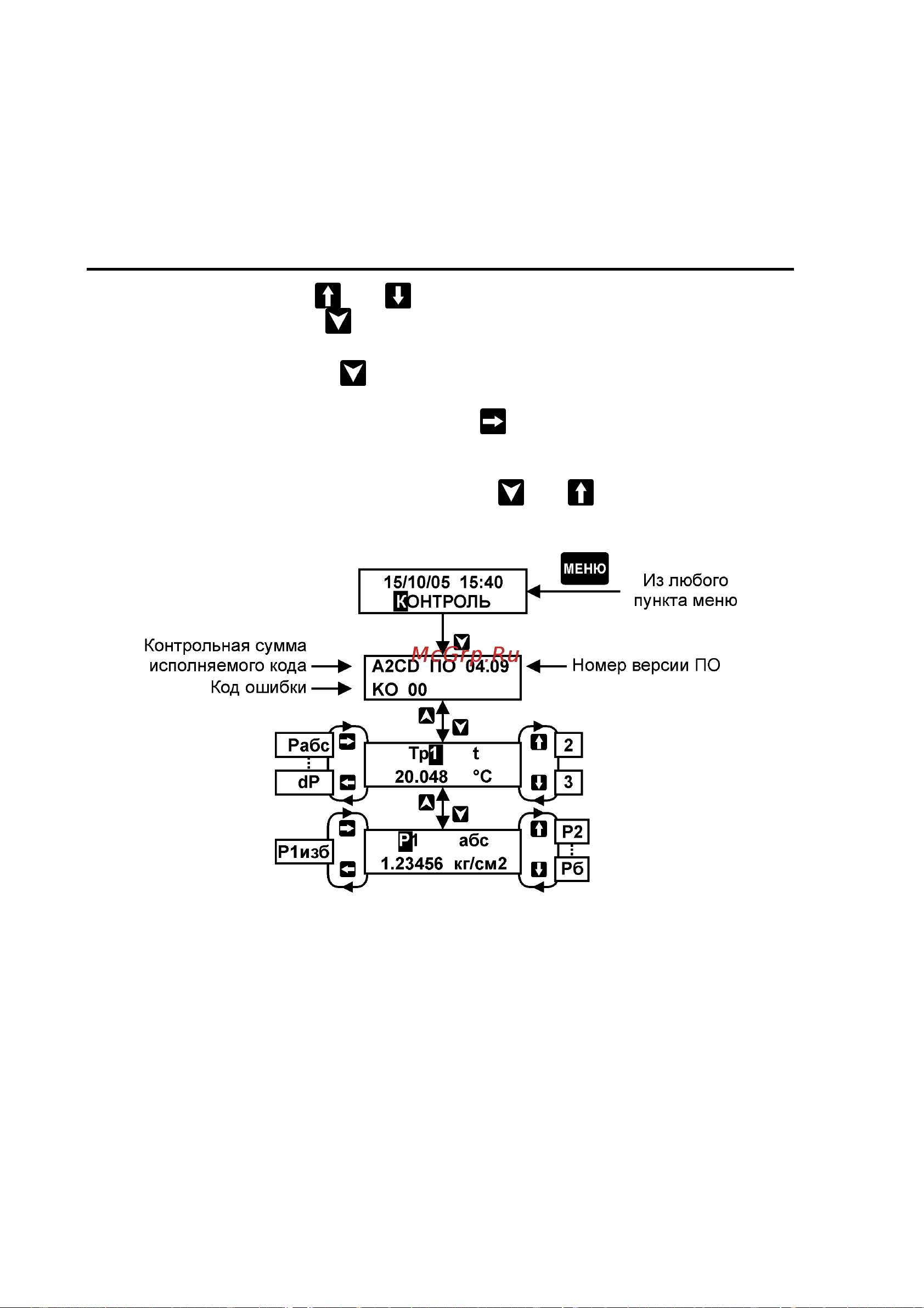

Порядок выполнения оператором действий по просмотру текущих параметров
представлен на рисунке 14.
Последовательность действий по просмотру текущих параметров:
1. Установить кнопками или пункт меню 1–ого уровня «КОНТРОЛЬ»;
2. После нажатия кнопки представляется меню, отображающее справочную
информацию о версии ПО вычислителя;
3. Войти нажатием кнопки в меню 2–ого уровня и установить номер трубы,
по которой необходимо просмотреть параметры газа;
4. Последовательным нажатием кнопки просмотреть параметры t, Рабс,
Ризб, dP, Gc, Gp, Roc;
5. Аналогично просмотрите параметры по другим трубам;
6. Последовательным нажатием кнопок
и просмотреть значения
давления или перепада давления по дополнительным датчикам (номера
определяются настройкой меню «СИСТЕМА»).
Рисунок 14
Здесь и в других меню («РАБОТА», «АРХИВ»):
― значения избыточного или абсолютного давления представляются с учетом
введенного значения высоты водяного столба;
― значения абсолютного давления, при использовании датчика избыточного
давления, представляются с учетом измеренного или договорного значения
барометрического давления;
― значения избыточного давления представляются прочерками, если для
измерения давления в трубе использован датчик абсолютного давления;
― значения перепада давления представляется прочерком, если для
измерения рабочего расхода в трубе использован импульсный или токовый
датчик, выходной сигнал которого пропорционален рабочему расходу;
― значения перепада давления для расходомеров переменного перепада
всегда индицируются в «кПа», для дополнительных датчиков перепада
