8.4.1 Настройка датчиков давления газа и дополнительных датчиков,
включая датчик барометрического давления
Настройка заключается в установке значений давления или перепада давления
(только для дополнительных датчиков), соответствующих верхнему и нижнему
пределам диапазона преобразования конкретного датчика.
Независимо от выбранной системы единиц измерения в меню
«ОБЩЕДОГОВОРНЫЕ» значения пределов для датчиков давления газа должны
быть выражены в единицах измерения «МПа», для дополнительных датчиков
давления или перепада давления – «кПа» (единицы индицируются на дисплее).
Верхний и нижний пределы определены соответствующей характеристикой
(диапазоном преобразования) датчика. Для датчиков абсолютного давления
значение, соответствующее нижнему пределу, рекомендуется устанавливать,
равным минимально возможному значению барометрического давления в данном
регионе.
Если пределы выражены в других единицах давления, то их следует предварительно
перевести в требуемые единицы. Для этого пользуйтесь следующими переводными
коэффициентами: 1 бар = 0,1 МПа; 1 кгс/см2 = 0,0980665 МПа; 1 кПа = 10
-3
МПа.
Порядок пользования кнопками клавиатуры при настройке приведен на
рисунках 6.2 и 6.3.

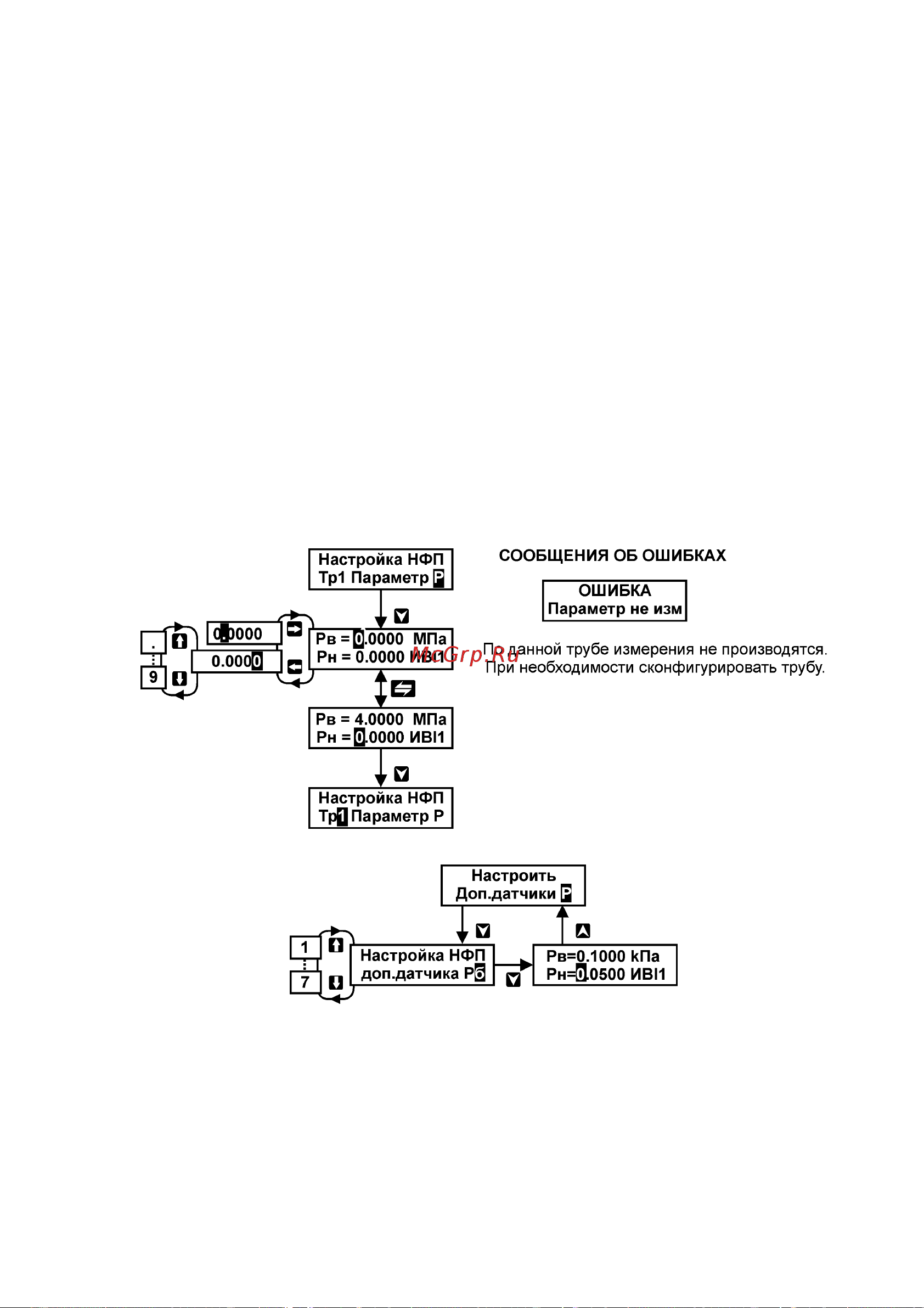

Рисунок 6.2. Настройка на НФП датчиков давления, установленных на трубе.
Рисунок 6.3. Настройка на НФП дополнительных датчиков давления и перепада
давления.
