Руководство по эксплуатации ВКГ-2
194044, Санкт-Петербург, Выборгская наб., д.45 | 8 800 250-03-03, (812) 600-03-03 | info@teplocom-sale.ru | www.teplocom-sale.ru
32

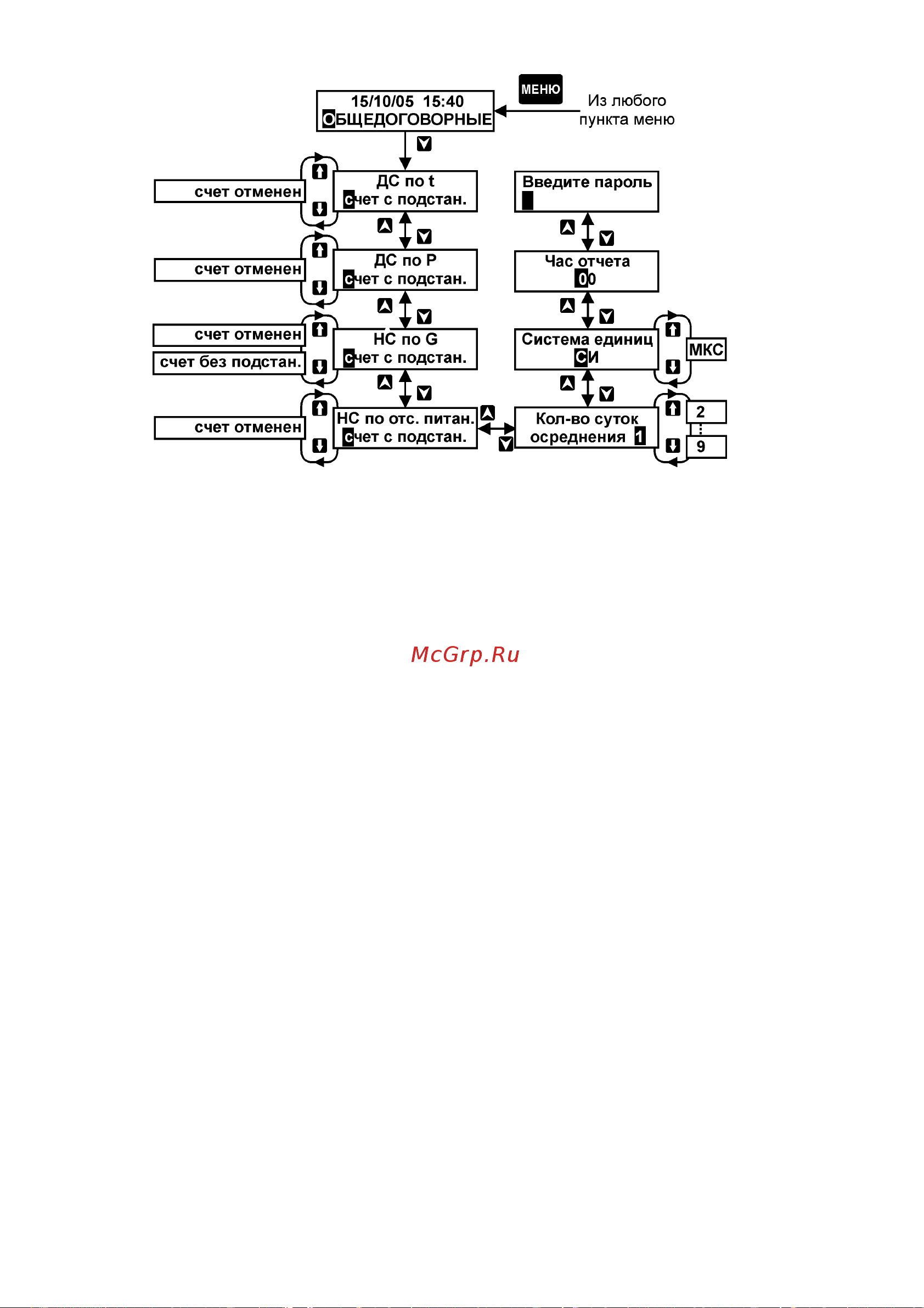

Рисунок 8
8.6.1 Диагностируемые ситуации и режимы работы вычислителя
К данным ситуациям относятся следующие ситуации:
62) значения входного сигнала по расходу, перепаду давления и давлению не
соответствуют заданному при настройке диапазону изменения сигнала;
63) значения входного сигнала по температуре не соответствуют диапазону
изменения температуры;
64) значения входного сигнала по расходу или перепаду давления менее
заданного остаточного значения параметра;
65) корректировка нуля датчиков (меню «УСТАНОВКА 0»);
66) некорректный расчет;
67) отсутствие напряжения питания вычислителя;
68) отсутствие выходного тока РПП.
Диагностируемые диапазоны изменения входного сигнала при настройке
непосредственно не задаются. Указанные диапазоны определяются
вычислителем автоматически:
69) для сигналов тока и частоты по заданным пользователем верхним и нижним
пределам диапазона преобразования параметра, по весу импульса или
значению коэффициента преобразования (меню «НАСТРОЙКА НФП») и по
диапазонам изменения тока (меню «СИСТЕМА»);
70) для сигналов сопротивления диагностируемый диапазон определяется
допустимым диапазоном температур.
ДС определяется вычислителем в следующих случаях:
71) входной ток более 1,02 от верхнего предела диапазона тока,
соответствующего расходу Gв , давлению Pв или перепаду давления dPв
(последнего поддиапазона), установленным в пункте меню
«НАСТРОЙКА НФП»;
72) входная частота более 1,02 от значения частоты, соответствующего расходу
Gв, установленному в пункте меню «НАСТРОЙКА НФП»;
73) входной ток менее 0,98 от нижнего предела диапазона тока,
соответствующего расходу Gн или Gост, давлению Pн, перепаду давления
