Руководство по эксплуатации ВКГ-2
194044, Санкт-Петербург, Выборгская наб., д.45 | 8 800 250-03-03, (812) 600-03-03 | info@teplocom-sale.ru | www.teplocom-sale.ru
29

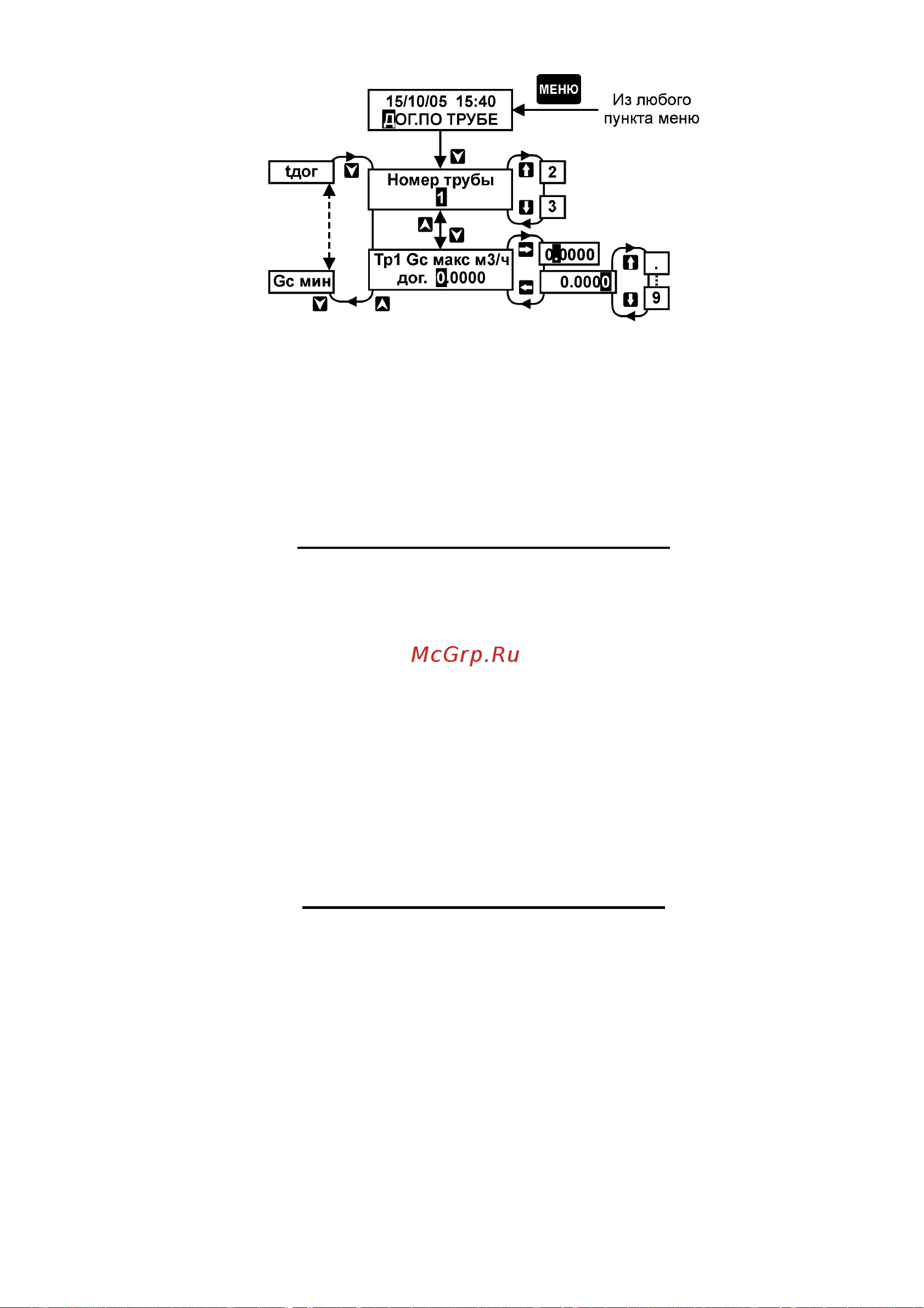

Рисунок 7
К договорным параметрам относятся:
48) максимальное значение стандартного расхода в трубе – Gс макс, м
3
/ч;
49) минимальное значение стандартного расхода в трубе – Gс мин, м
3
/ч;
50) остаточное значение расхода (перепада давления) – G (dP) ост, %;
51) значение абсолютного давления в трубе – Р дог, МПа;
52) значение высоты водяного столба - Нвс, м;
53) значение температуры в трубе – t дог,
С.
Максимальное значение расхода
Устанавливается значение стандартного расхода по всем используемым
трубам. Учитывается вычислителем при его работе в режиме обработки
диагностируемых ситуаций (ДС) по расходу «счет с подстан.» (см. п. 8.6.1) в
случае, если значение расхода или перепада давления, пропорционального
расходу, более верхнего предела преобразования датчика, установленного в меню
«НАСТРОЙКА НФП». А также в случае получения некорректных значений
промежуточных параметров, участвующих в расчете стандартного расхода и
объема (см. п. 8.6.1). В данных случаях расчет объема производится
вычислителем исходя из договорного значения расхода путем его интегрирования
по времени действия данной ДС.
В других режимах обработки ДС заданное значение игнорируется.
Численное значение может определяться договором между поставщиком и
потребителем газа.
Минимальное значение расхода
Устанавливается значение стандартного расхода по всем используемым
трубам. Учитывается вычислителем при его работе в режиме обработки ДС по
расходу «счет с подстан.» (см. п. 8.6.1) в случае, если значение расхода или
перепада давления, пропорционального расходу, менее нижнего предела
преобразования датчика, установленного в меню «НАСТРОЙКА НФП». В этом
случае расчет объема производится вычислителем исходя из договорного
значения расхода путем его интегрирования по времени действия данной ДС.
В других режимах обработки ДС заданное значение игнорируется.
Численное значение может быть определено по договоренности между
поставщиком и потребителем газа.
