Руководство по эксплуатации ВКГ-2
194044, Санкт-Петербург, Выборгская наб., д.45 | 8 800 250-03-03, (812) 600-03-03 | info@teplocom-sale.ru | www.teplocom-sale.ru
27
Рисунок 6.4. Настройка на НФП токового и частотного датчиков расхода.
8.4.3 Настройка расходомеров ИРВИС-К-300
Настройка заключается в установке значений расхода в рабочих условиях,
соответствующих верхнему (максимальное значение расхода) и нижнему
(минимальное значение расхода) пределам диапазона преобразования
(измерения) датчика ИРВИС-К-300, выраженным в единицах «м
3
/ч». А также в
установке значений диаметра условного прохода (Ду) и поправочных
коэффициентов, учитывающих вязкость газа при заданных значениях чисел
Рейнольдса (последние представляются константами в зависимости от
выбранного значения Ду расходомера).
Числовые значения указанных параметров приведены в паспорте расходомера.
Порядок пользования кнопками клавиатуры приведен на рисунке 6.5.

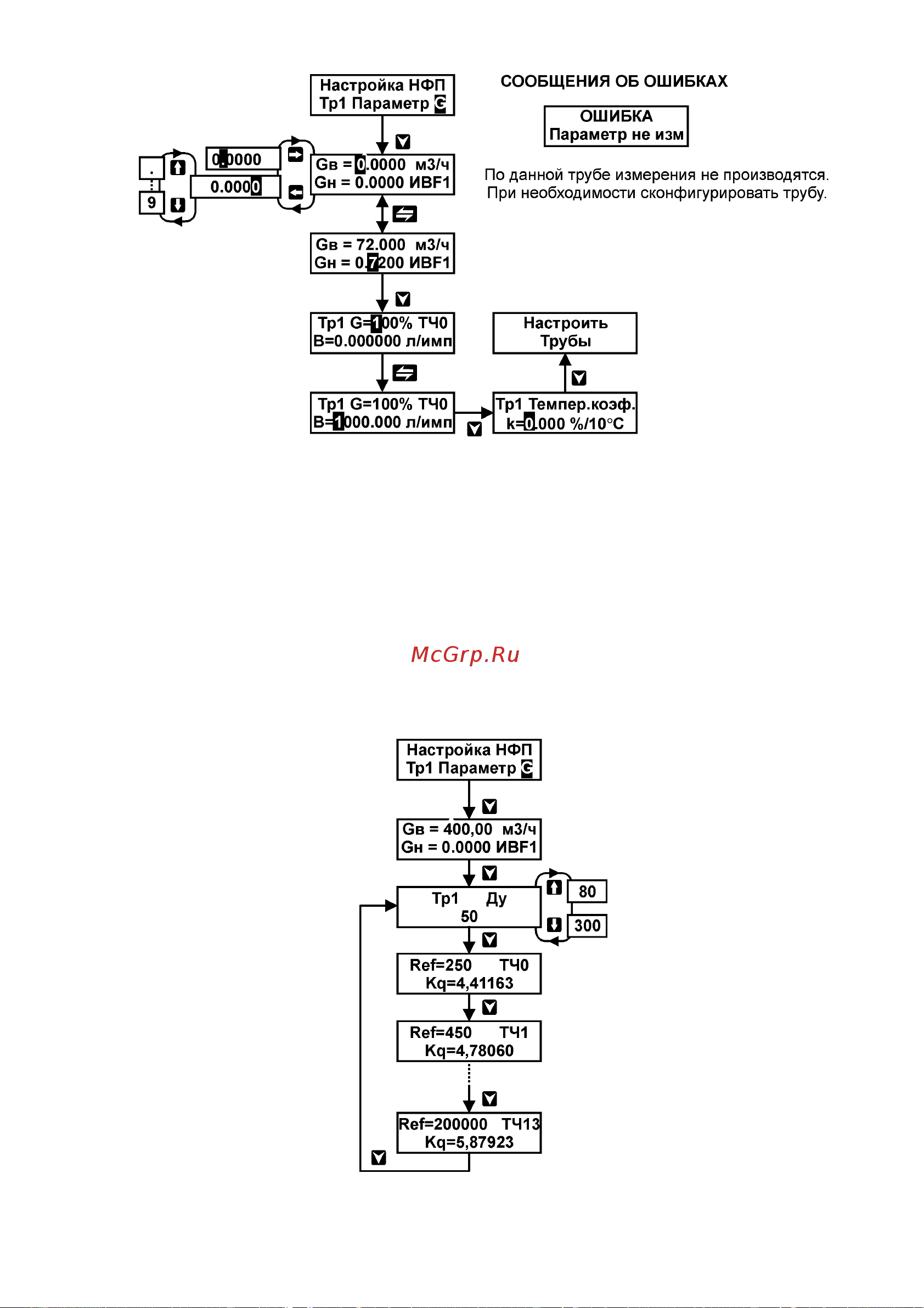

Рисунок 6.5. Настройка на НФП расходомера ИРВИС-К-300.
