Руководство по эксплуатации ВКГ-2
194044, Санкт-Петербург, Выборгская наб., д.45 | 8 800 250-03-03, (812) 600-03-03 | info@teplocom-sale.ru | www.teplocom-sale.ru
8
5 Указание мер безопасности
5.1 К работе с вычислителем допускаются лица, изучившие настоящее
руководство и прошедшие инструктаж по технике безопасности при эксплуатации
электроустановок потребителей.
5.2 По способу защиты от поражения электрическим током вычислитель
относится к классу II по ГОСТ12.2.007.0.
5.3 Перед подключением вычислителя к питающей сети должна быть
проверена исправность кабеля сетевого питания.
5.4 Подключение датчиков и внешних устройств должно производиться при
отсутствии на них и вычислителе напряжения питания.
ВНИМАНИЕ! НА ПЛАТЕ КЛЕММНИКОВ ИМЕЮТСЯ ЭЛЕМЕНТЫ,
НАХОДЯЩИЕСЯ ПОД ОПАСНЫМ НАПРЯЖЕНИЕМ 220 В!
6 Устройство и работа
6.1 Конструкция
Вычислитель выполнен в пластмассовом корпусе, состоящем из двух частей
(верхней и нижней). Конструкция корпуса обеспечивает степень защиты от
проникновения пыли и воды IP55 по ГОСТ 14254.

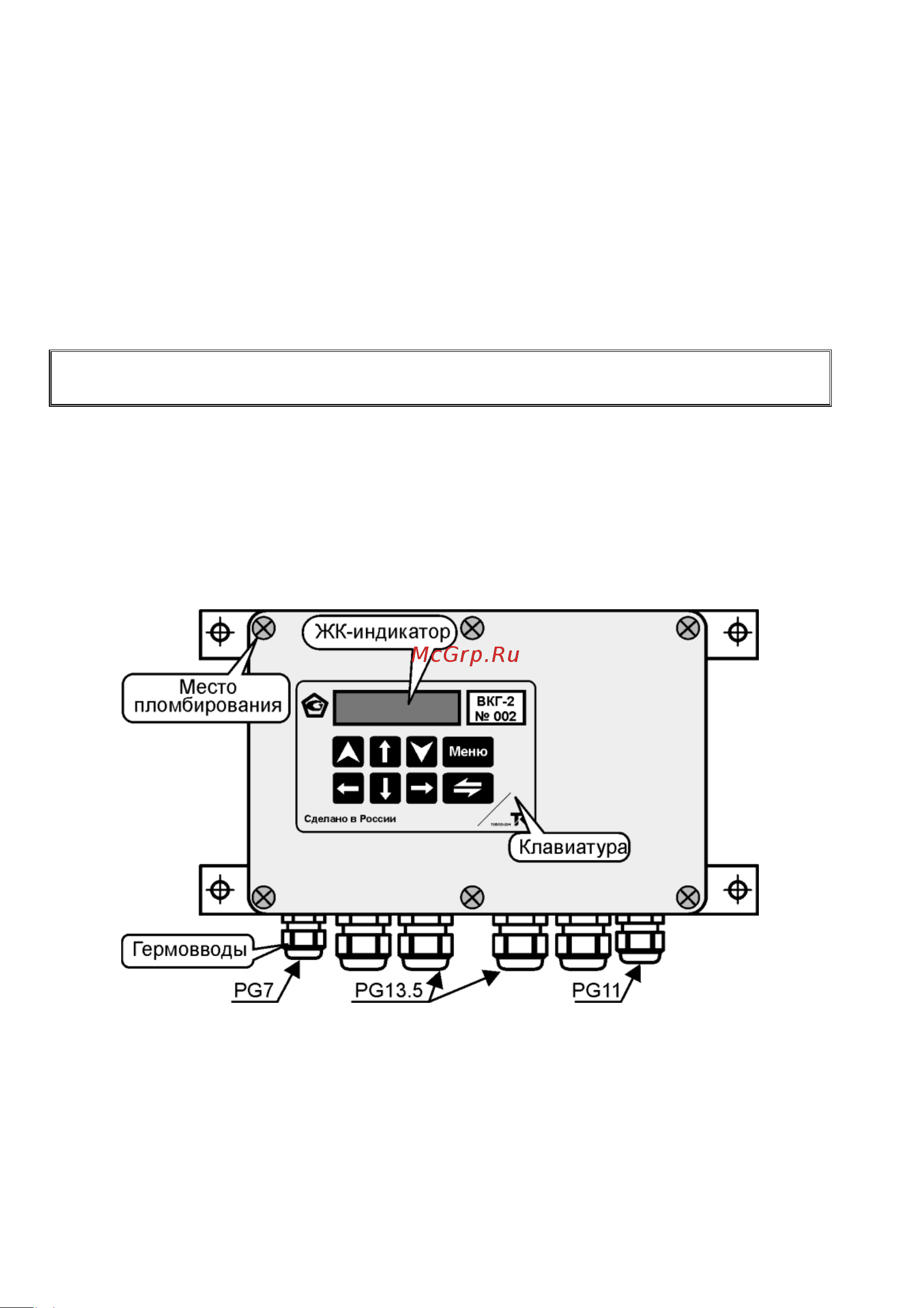

Внешний вид вычислителя приведен на рисунке 1.
Рисунок 1
Внутри корпуса расположены плата микропроцессора с ЖК-дисплеем (верхняя часть
корпуса), доступ к которой ограничивается защитным шильдиком, и плата клеммников
(нижняя часть корпуса). Плата процессора опломбирована поверителем.
ЖК-дисплей представляет собой двухстрочный 16-ти разрядный индикатор,
представляющий всю необходимую оператору информацию в доступном для него
виде. Управление дисплеем осуществляется при помощи кнопок клавиатуры,
расположенных на лицевой панели корпуса.
Подключение к вычислителю соединительных кабелей от датчиков, от
внешнего устройства с интерфейсом RS485 и кабеля сетевого питания
