Способ отбора перепада давления

Устанавливается путем выбора из списка:

30) фланцевый;

31) угловой.

Параметры трубопровода и диафрагм

Устанавливаются путем ввода числового значения или выбора из списка

следующих параметров:

32) d – диаметр отверстия диафрагмы при температуре 20 С , мм;

33) D – внутренний диаметр трубы при температуре 20 С , мм;

34) Rн – начальный радиус закругления входной кромки диафрагмы , мм;

35) Т – период поверки диафрагмы , лет;

36) Rш – эквивалентная шероховатость материала трубы , мм;

37) Материал Тр – материал трубы (марка стали из списка);

38) Материал СУ – материал диафрагмы (марка стали из списка);

В список входят следующие марки стали: 8; 10; 15; 15М; 16М; 20; 20М; 25; 30;

35; Х6СМ; Х7СМ; 12МХ; 12Х1МФ; 12Х17; 12Х18Н9Т; 12Х18Н10Т; 14Х17Н2; 15ХМА;

15Х1М1Ф; 15Х5М; 15Х12ЕНМФ; 17Х18Н9; 20Х23Н13; 36Х18Н25С2.

Числовые значения указанных параметров и марки стали приведены в расчете

расходомера переменного перепада, выполненного в соответствии с ГОСТ 8.586.

Вычислитель производит контроль установленных значений диаметров d, D и

их отношения на соответствие требованиям ГОСТ 8.586. При неправильном вводе

значений указанных параметров вырабатывается предупреждающее сообщение.

Порядок настройки для расходомеров ИРВИС-К-300.

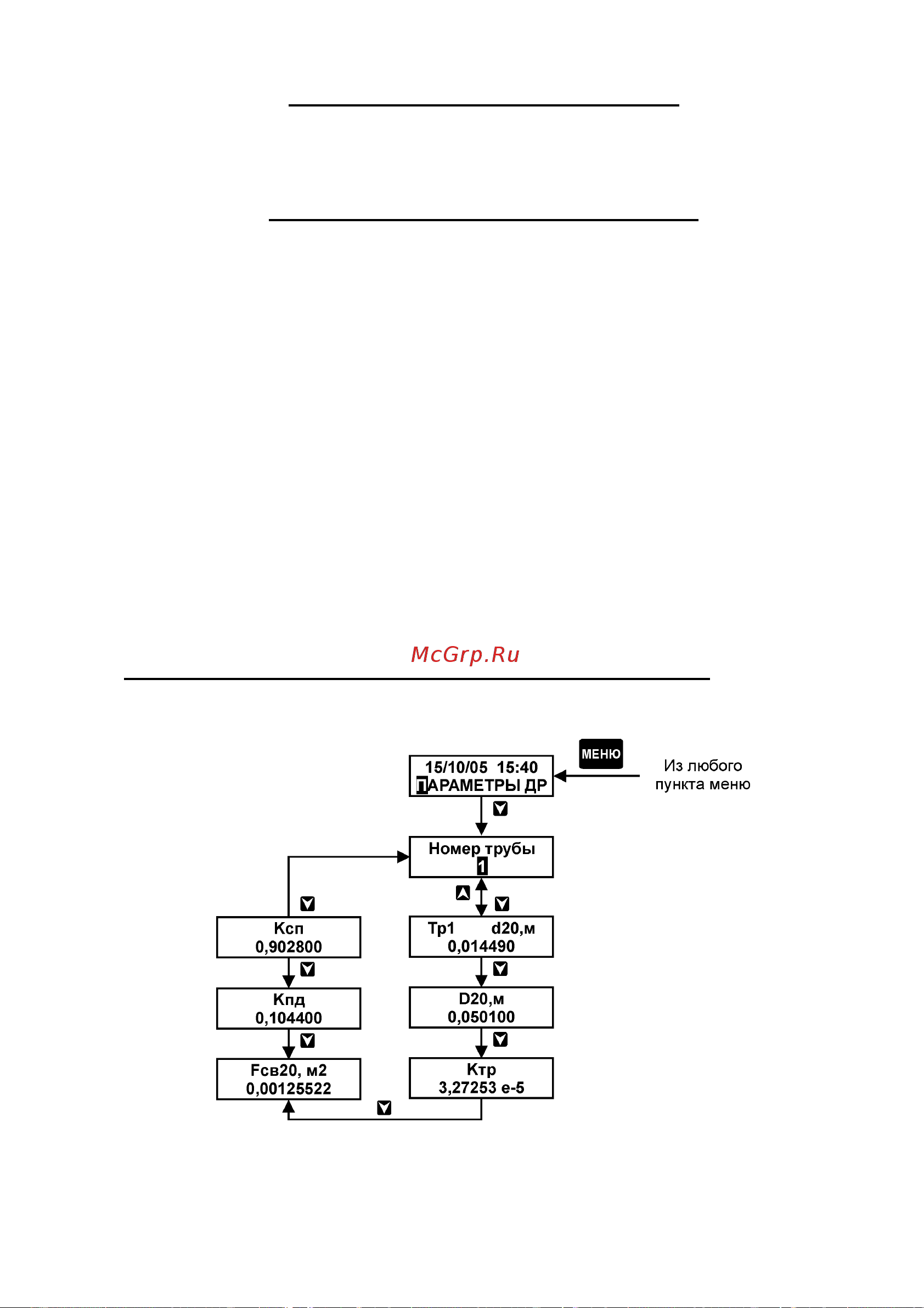

На рисунке 5.2 приведены состояния дисплея вычислителя для одной из труб,

поясняющие действия оператора при настройке расходомера ИРВИС-К-300.

Рисунок 5.2

Аналогично выполняется установка параметров для других труб, на которых

установлены соответствующие расходомеры.
