Руководство по эксплуатации ВКГ-2
194044, Санкт-Петербург, Выборгская наб., д.45 | 8 800 250-03-03, (812) 600-03-03 | info@teplocom-sale.ru | www.teplocom-sale.ru
73
Приложение Д – Схемы поверки

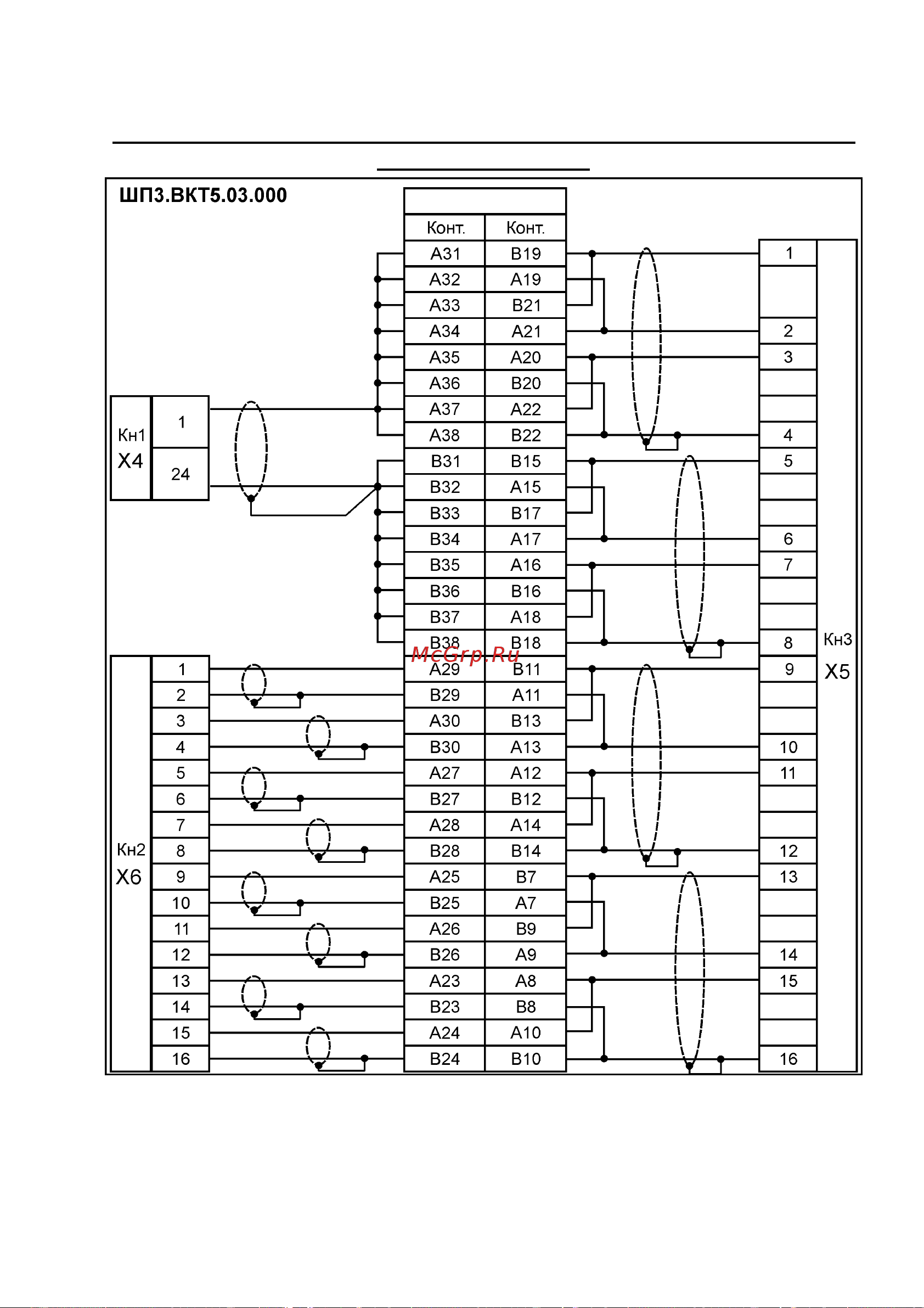

Схема поверки с использованием стенда СКС6 и технологической
платы клеммников
Рисунок Д.1
Разъемы Х4…Х6 технологической платы (комплекта соединителей
ШП3.ВКТ5.05.000) подключаются к соответствующим разъемам стенда СКС6.
Комплект ШП3.ВКТ5.05.000 поставляются изготовителем вычислителя по
отдельному заказу.
