Руководство по эксплуатации ВКГ-2
194044, Санкт-Петербург, Выборгская наб., д.45 | 8 800 250-03-03, (812) 600-03-03 | info@teplocom-sale.ru | www.teplocom-sale.ru
72

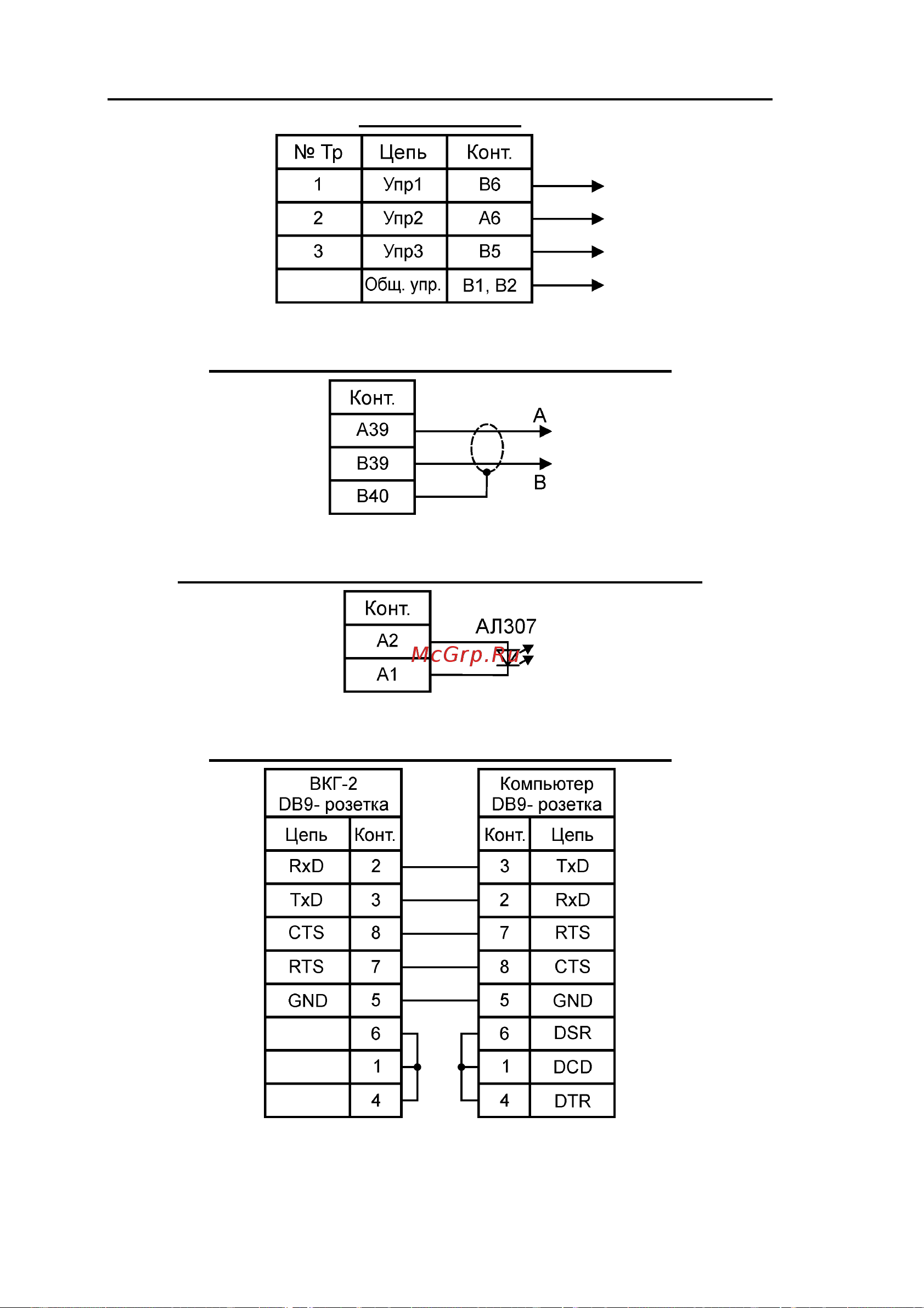

Схема подключения управляющих входов переключаемых
расходомеров
Рисунок Г3
Схема подключения устройств по RS-485
Рисунок Г4
Схема подключения светодиода сигнализации
Рисунок Г5
Схема подключения устройств по RS-232
Рисунок Г6
Содержание
