Руководство по эксплуатации ВКГ-2
194044, Санкт-Петербург, Выборгская наб., д.45 | 8 800 250-03-03, (812) 600-03-03 | info@teplocom-sale.ru | www.teplocom-sale.ru
41

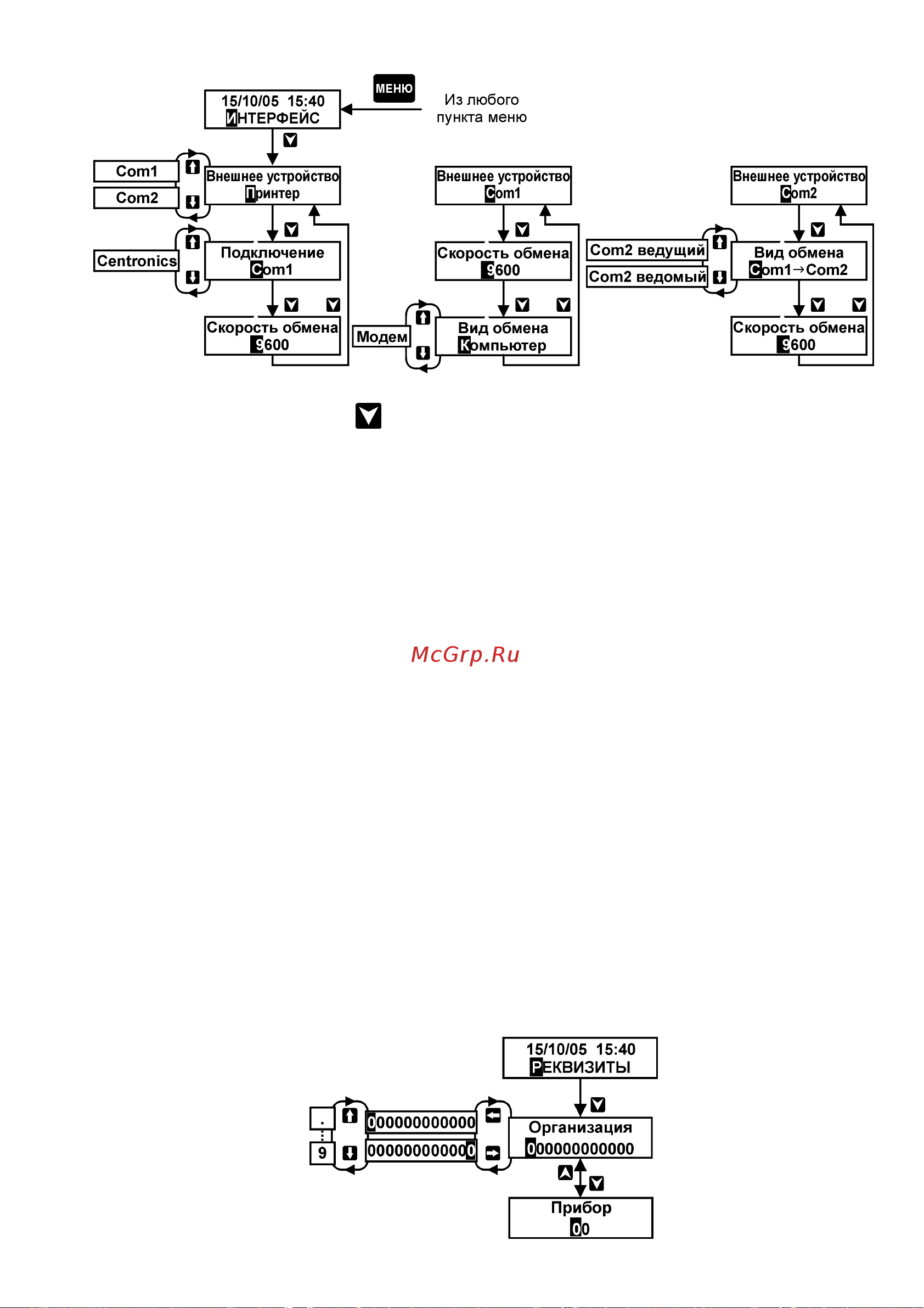

Рисунок 10
Войдя нажатием кнопки в меню 2–ого уровня «Внеш. устройство», следует
выбрать тип устройства, а затем, последовательно продвигаясь по пунктам меню,
выбрать и установить требуемые параметры.
В качестве внешних устройств могут быть использованы:
86) принтер с последовательным интерфейсом RS232 (меню
«Подключение-через Com 1») или с интерфейсом Centronics (меню
«Подключение-через Centronics»);
87) компьютер или модем (меню «Внеш. устройство – Com 1»);
88) устройства различного назначения, объединенные в сеть посредством
интерфейса RS485 (меню «Внеш. устройство – Com 2»).
Скорость обмена информацией между приборами выбирается из ряда: 300,
600, 1200, 2400, 4800, 9600 или 19200 бит/с.
При выборе вида обмена в меню «Внеш. Устройство – Com 2»:
89) «Com 1 Com 2» – вычислитель является ведомым для сети верхнего
уровня и ведущим (ретранслирует запросы, полученные с верхнего уровня)
для устройств, подключенных к сети;
90) «Com 2 ведущий» – вычислитель является ведущим в сети и запрашивает
информацию у устройств, подключенных к сети;
91) «Com 2 ведомый» – вычислитель является ведомым в сети и отвечает на
запросы, которые посылает ведущее устройство (компьютер).
8.9 Реквизиты
Установка осуществляется при необходимости обмена информацией между
вычислителем и внешним устройством ее приема, хранения и отображения.
Установка осуществляется при выборе пункта меню 1–ого уровня
«РЕКВИЗИТЫ» (см. рисунок 11).
