Руководство по эксплуатации ВКГ-2
194044, Санкт-Петербург, Выборгская наб., д.45 | 8 800 250-03-03, (812) 600-03-03 | info@teplocom-sale.ru | www.teplocom-sale.ru
71

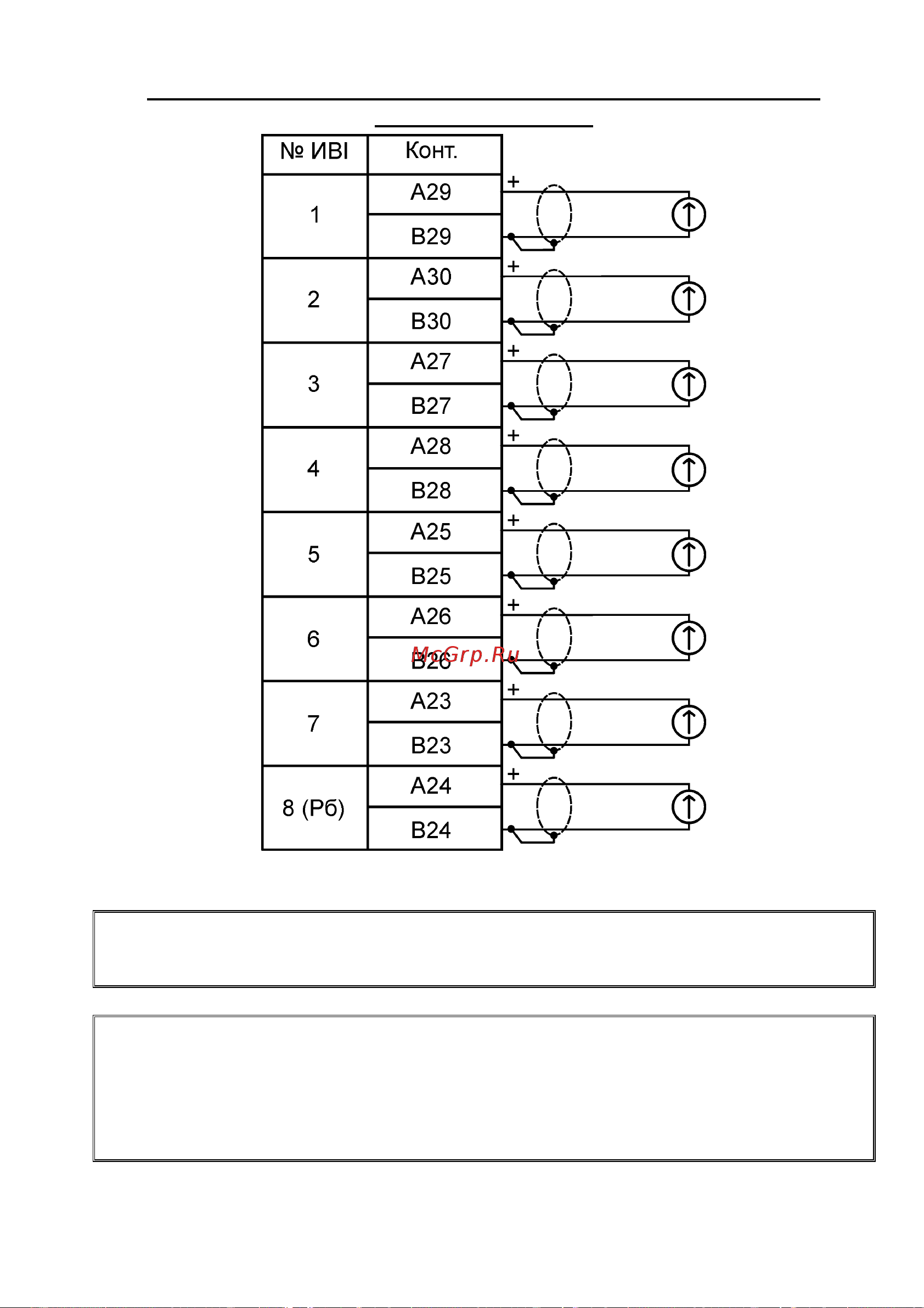

Схема подключения токовых датчиков расхода, давления и
перепада давления
Рисунок Г2
Примечание Блоки питания датчиков давления не показаны. Питание датчиков,
имеющих четырехпроводную схему подключения, только от
гальванически развязанных источников.
ВНИМАНИЕ! СОТВЕТСТВИЕ НОМЕРА ВХОДА ИВI КОНКРЕТНОМУ ТОКОВОМУ
ДАТЧИКУ, УСТАНОВЛЕННОМУ НА ТРУБЕ, ИЛИ
ДОПОЛНИТЕЛЬНОМУ ДАТЧИКУ ОПРЕДЕЛЯЕТСЯ
ВЫЧИСЛИТЕЛЕМ В НАСТРОЕЧНОМ МЕНЮ НАСТРОЙКА НФП.
ДЛЯ ДАТЧИКА БАРОМЕТРИЧЕСКОГО ДАВЛЕНИЯ ВСЕГДА
ИСПОЛЬЗУЕТСЯ ВХОД ИВI8.
