производится с помощью клеммников, а ввод кабелей в корпус осуществляется

через шесть гермовводов. Гермовводы обеспечивают требуемую степень защиты

корпуса при использовании соединительных кабелей с внешними диаметрами:

PG7 - (3…6,5) мм, PG11 - (5…10) мм и PG13,5 - (6…12) мм.

Подключение к вычислителю внешних устройств приема, хранения и

отображения информации производится с помощью разъемов DB9 (RS232) и DB25

(Сentronics), расположенных в нижней части корпуса (около гермовводов).

Справа от клеммников расположена кнопка «Доступ», обеспечивающая

разрешение работы в настроечных меню вычислителя.

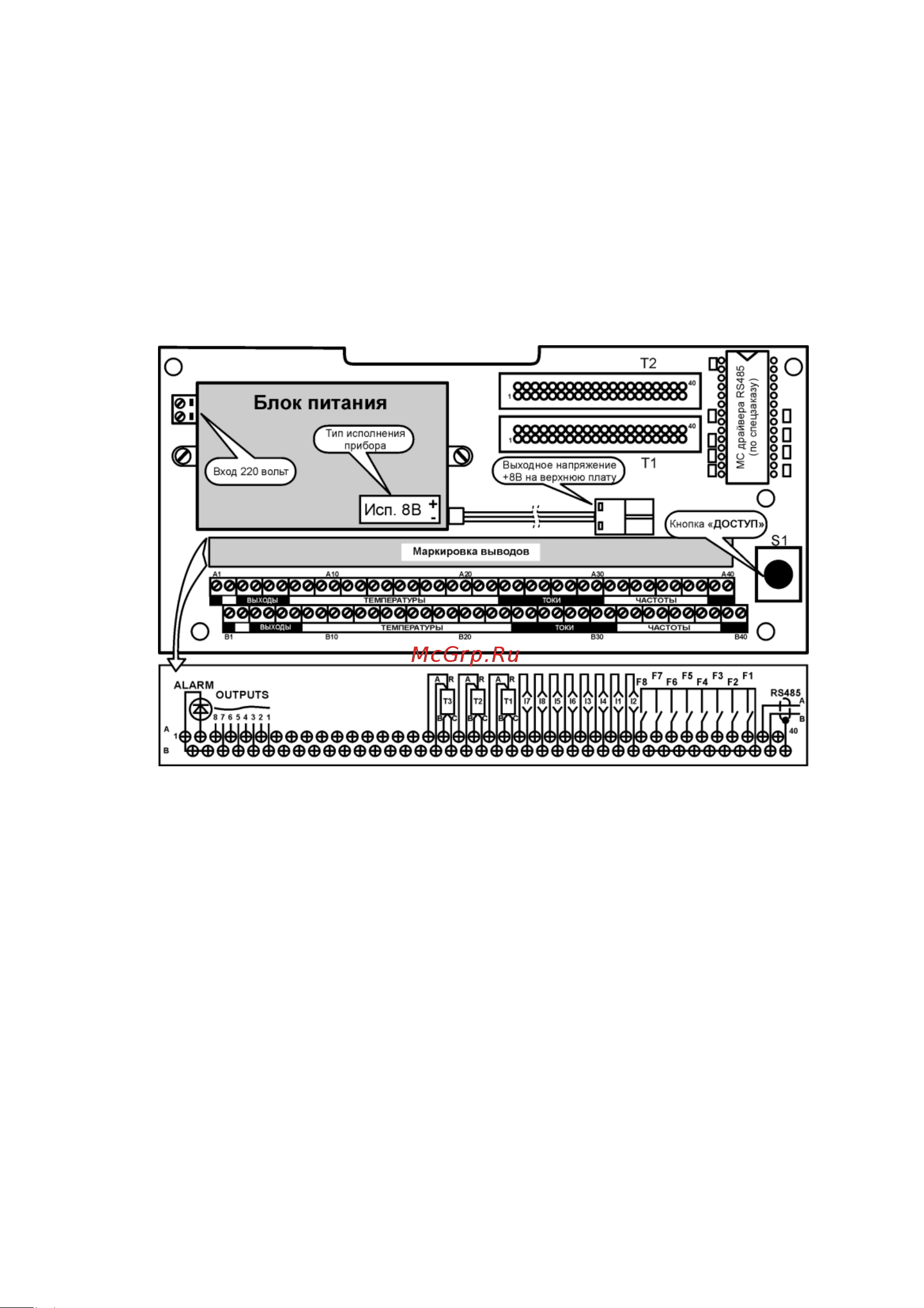

Расположение кнопки «Доступ», разъемов подключения платы процессора и

клеммников представлены на рисунке 2.

Рисунок 2. Плата клеммников

Вычислитель, с целью исключения несанкционированного изменения его

настройки, может быть опломбирован путем установки на его корпус навесной

пломбы.

6.2 Принцип работы

Принцип работы вычислителя основан на непосредственном преобразовании

сигналов датчиков в информацию об измеряемых параметрах газа с последующим

вычислением объема и расхода газа, приведенных к стандартным условиям.

Преобразования и вычисления производятся в соответствии с уравнениями,

приведенными в Приложении А.

6.3 Описание измерительных входов

Измерительные входы (ИВ) вычислителя свободно конфигурируются

пользователем под конкретный объект газопотребления. Поэтому следует

внимательно ознакомиться с их назначением и особенностями использования,

приведенными ниже.

Измерительные входы вычислителя не имеют гальванической развязки

относительно выходных цепей датчиков.
