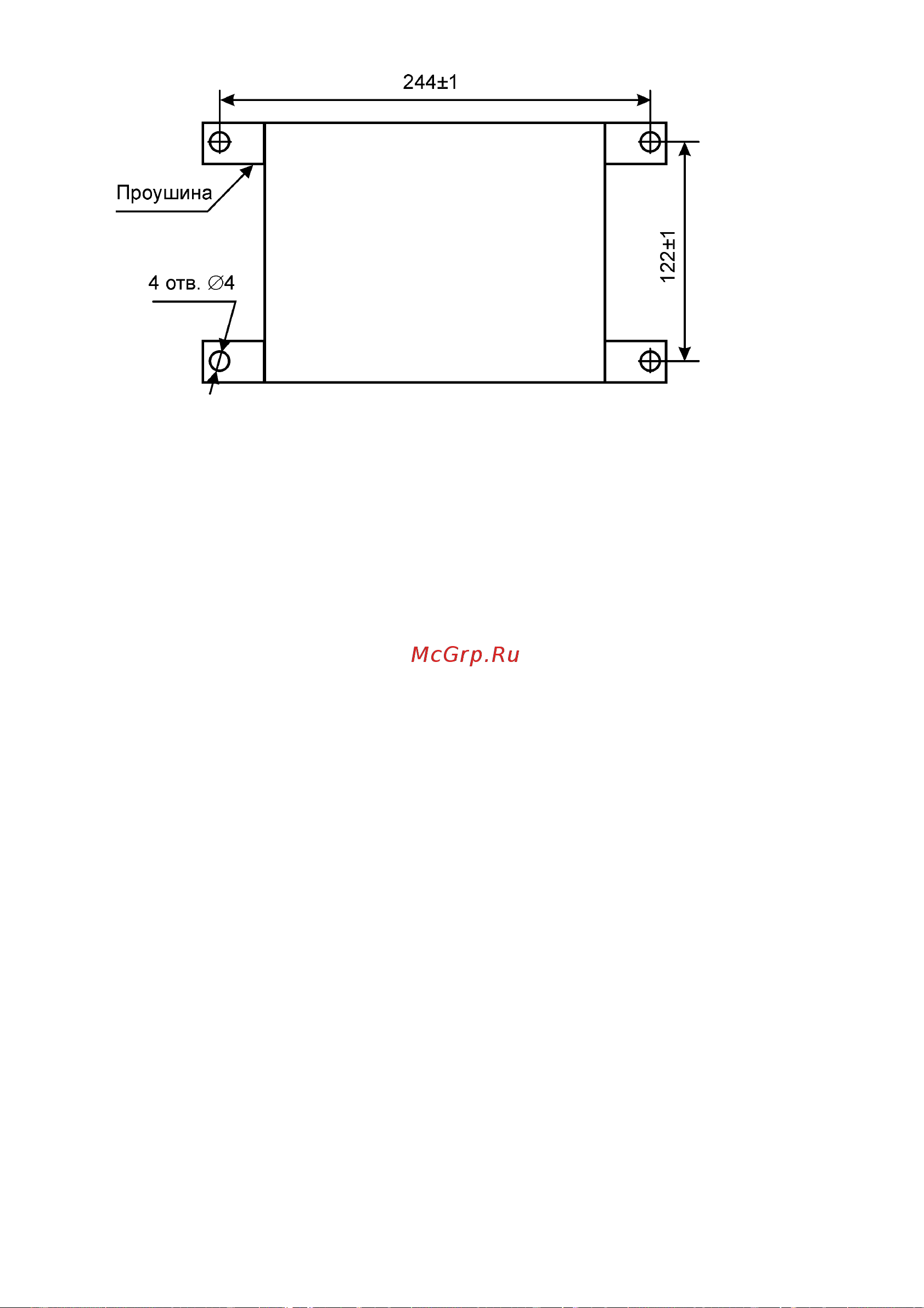

Рисунок 12

9.3 Порядок подключения к сети питания

Подключение сетевого кабеля питания следует начинать со стороны

вычислителя, а затем со стороны источника напряжения (распределительного

щита и т.п.). Если подключение производится без применения соединителя

(вилки), то источник напряжения должен быть обесточен.

Следует применять кабели, предназначенные для работы при переменном

напряжении 250 В. Подключение кабеля к вычислителю производится через

гермоввод PG7 с помощью клеммников «под винт» (рисунок 2), наружный диаметр

кабеля для обеспечения герметичности ввода должен составлять от 3 до 6,5 мм.

Доступ к клеммникам осуществляется при снятой верхней крышке вычислителя.

9.4 Монтаж соединительных линий связи

Монтаж линий связи с датчиками и внешним устройством рекомендуется

выполнять экранированными кабелями (проводами). В общем случае наружный

диаметр измерительных кабелей для обеспечения герметичности должен

находиться в диапазонах (5…10) (PG11) и (6…12) (PG13,5) мм.

Для обеспечения герметичности корпуса вычислителя незадействованные

гермовводы должны быть заглушены.

Кабель связи по RS485 должен быть выполнен витой парой. К кабелю связи со

светодиодом сигнализации особые требования не предъявляются.

При выполнении монтажа следует учитывать:

96) суммарное сопротивление жил кабеля токового датчика с учетом входного

сопротивления вычислителя (100 Ом) не должно превышать значения

сопротивления нагрузки, указанного в документации датчика;

97) подключение датчика температуры по четырех проводной схеме,

сопротивление каждой жилы кабеля не должно превышать 100 Ом;

98) суммарное сопротивление жил кабеля импульсного датчика расхода

(объема) не должно превышать 300 Ом, длина кабеля должна быть

минимально возможной;

99) не следует прокладывать кабели вместе с кабелем питания.

9.5 Порядок подключения датчиков

Подключение датчиков к вычислителю может быть выполнено как до, так и

после его настройки. Перед подключением датчиков до настройки вычислителя

внимательно ознакомьтесь с 6.3 и 6.4 руководства, а при выполнении настройки
