www.kippribor.ru

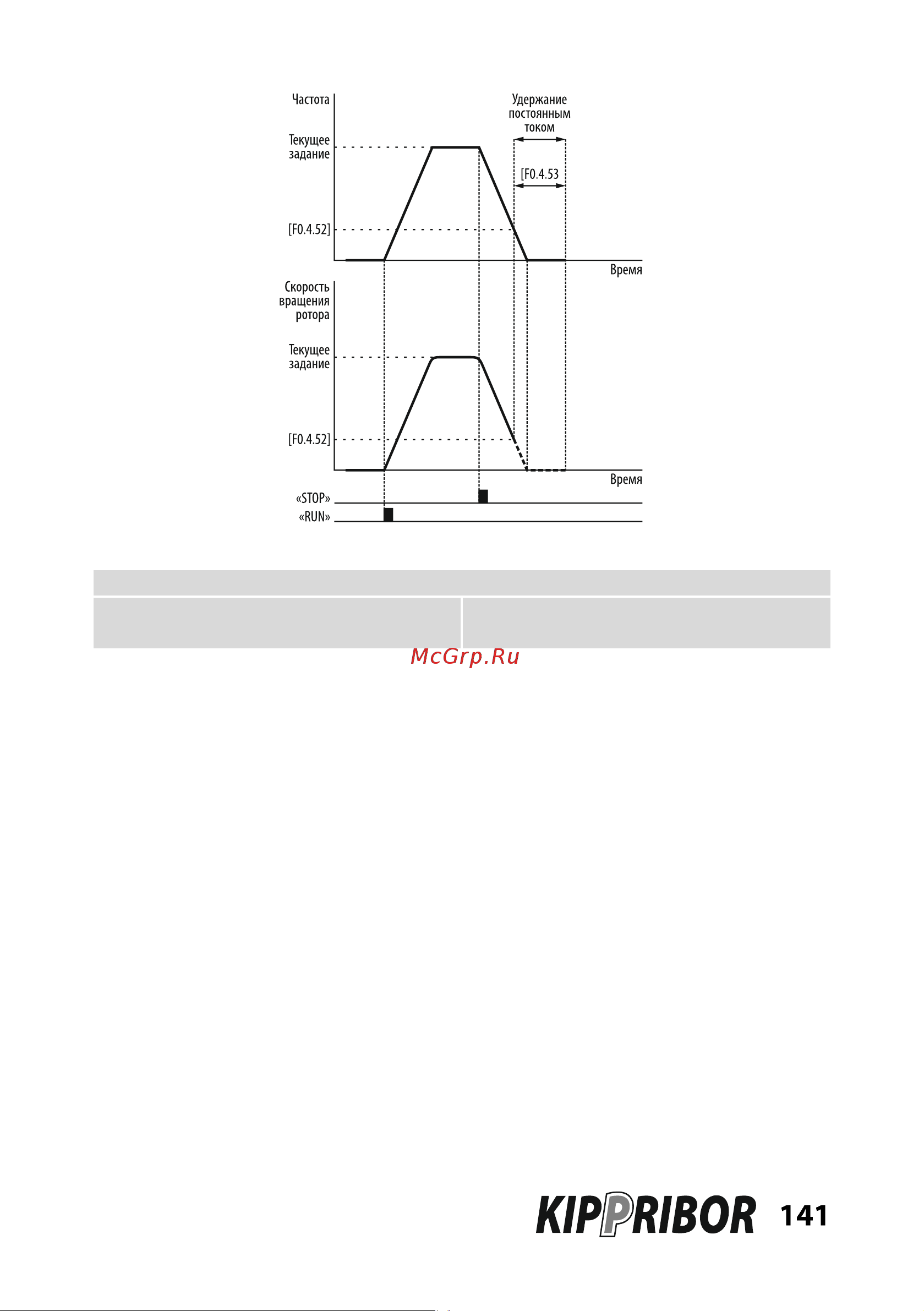

Рисунок 86 – обнаружение нулевой скорости при [F0.4.53] ≠ «0».
F0.4.54 Режим аварийного останова.
Заводская установка:
0
Диапазон изменения:
0…1
Параметр позволяет определить режим остановки электродвигателя при поступ-
лении на дискретный вход внешнего сигнала «аварийный останов» (функция «14»).
0: Остановка с временем торможения в аварийном режиме:
При поступлении на дискретный вход внешнего сигнала аварийной остановки ПЧ
остановит электродвигатель с временем торможения [F1.0.11].
1: Остановка на свободном выбеге:
При поступлении на дискретный вход внешнего сигнала аварийной остановки
электродвигатель будет останавливаться на свободном выбеге.
