Группа F4.0 – Аналоговые входы.

В стандартной комплектации ПЧ оснащён двумя аналоговыми входами:

Аналоговый вход AI1 (0…10 В);

Аналоговый вход AI2 (4…20мА);

Для ПЧ AFD-E055.43B и выше доступна карта расширения AFD-XPLT.D104, кото-

рая содержит дополнительный аналоговый биполярный выход AI3 (-10…+10 В) и би-

полярный источник питания ±10 VDC.

F4.0.00 Минимальное значение напряжения на аналоговом входе AI1.

Заводская установка:

0,0 В

Диапазон изменения:

0,0…[F4.0.01] В

F4.0.01 Максимальное значение напряжения на аналоговом входе AI1.

Заводская установка:

10,00 В

Диапазон изменения:

[F4.0.00]…10,00 В

Параметры определяют минимальное и максимальное значения напряжения на

аналоговом входе AI1, соответствующие минимальному и максимальному значению

физической величины.

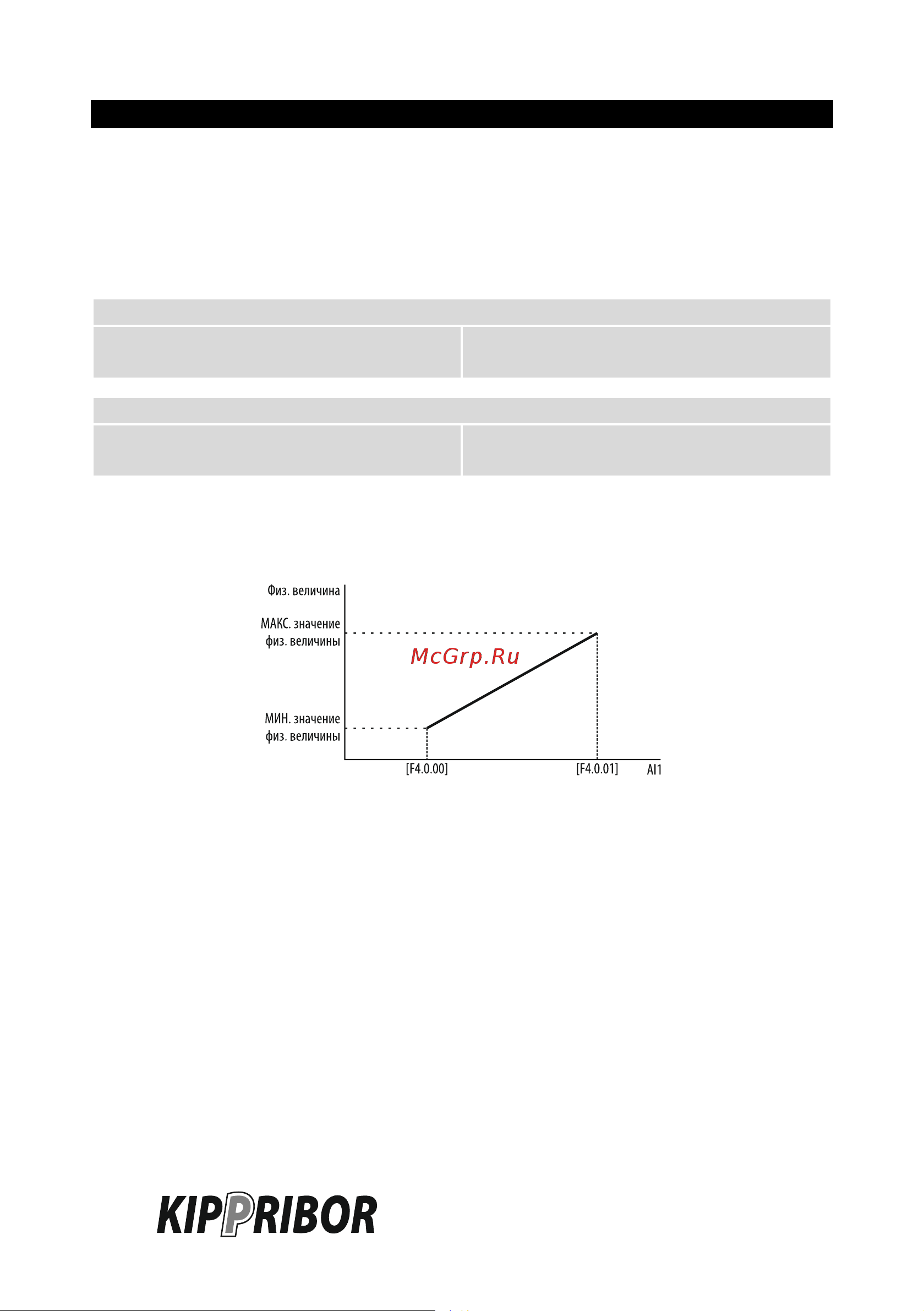

Рисунок 110 – минимальное и максимальное значение напряжения на аналоговом входе AI1.

Аналоговый вход AI1 может использоваться в качестве источника задания ча-

стоты (при [F0.2.25] = «12») в биполярном режиме (двусторонне задание частоты).
