Группа F3.2 – Высокоскоростной вход DI9.

F3.2.36 Минимальная частота импульсов.

Заводская установка:

0,0 кГц (при [F3.0.08] = 97);

0,0 Гц (при [F3.0.08] = 98);

Диапазон изменения:

0,0…100,00 кГц (при [F3.0.08] = 97);

0,0…1000,0 Гц (при [F3.0.08] = 98);

F3.2.37 Максимальная частота импульсов.

Заводская установка:

10,00 кГц (при [F3.0.08] = 97);

100,0 Гц (при [F3.0.08] = 98);

Диапазон изменения:

0,01…100,00 кГц (при [F3.0.08] = 97);

0,1…1000,0 Гц (при [F3.0.08] = 98);

Параметры определяют соотношение минимальной частоты импульсов [F3.2.36]

на входе DI9 для работы на минимальной выходной частоте [F0.1.22] и максимальной

частоты импульсов [F3.2.37] на входе DI9 для работы на максимальной частоте

[F0.1.21], когда высокоскоростной вход DI9 используется в качестве источника задания

частоты ([F0.2.25] = «14» или «15») или сигнала обратной связи ПИД-регулятора

([F7.0.10] или [F7.0.11] = «4»).

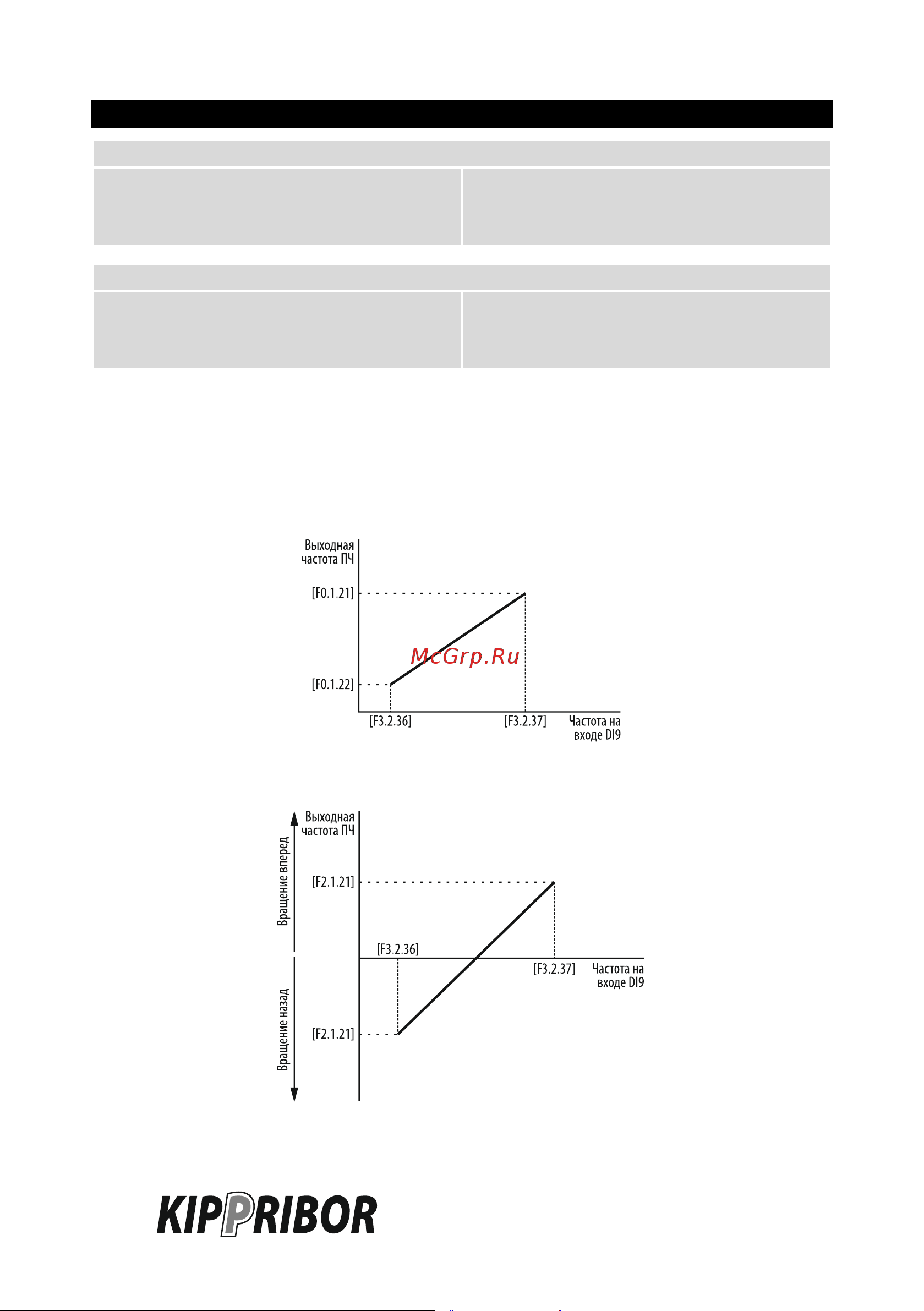

Рисунок 106 – масштабирование входного высокочастотного дискретного сигнала на

высокоскоростном входе DI9 при [F0.2.25] = «14».

Рисунок 107 – масштабирование входного высокочастотного дискретного сигнала на

высокоскоростном входе DI9 при [F0.2.25] = «15».
