www.kippribor.ru
F4.1.16 Значение корректировки 2 аналогового входа AI2.
Заводская установка:
20,00 мА
Диапазон изменения:
[F4.0.02]…[F4.0.03]
Параметр определяет величину корректировки кривой аналогового сигнала AI2 в
точке корректировки 2.
F4.1.17 Гистерезис аналогового сигнала на входе AI3.
Заводская установка:
0,10 В
Диапазон изменения:
0,0…2,00 В
Параметр определяет ширину гистерезиса аналогового сигнала в нулевой точке
между его максимальным и минимальным значением.
Гистерезис задаётся отличным от нуля при использовании аналогового сигнала
на входе AI3 в биполярном режиме, когда возможны частые колебания этого сигнала в
около нулевой зоне. Гистерезис в этой ситуации позволит избежать частой смены
направления вращения электродвигателя.
При использовании аналогового сигнала на входе AI3 в униполярном режиме зна-
чение параметра [F4.1.17] должно быть равно «0,0».

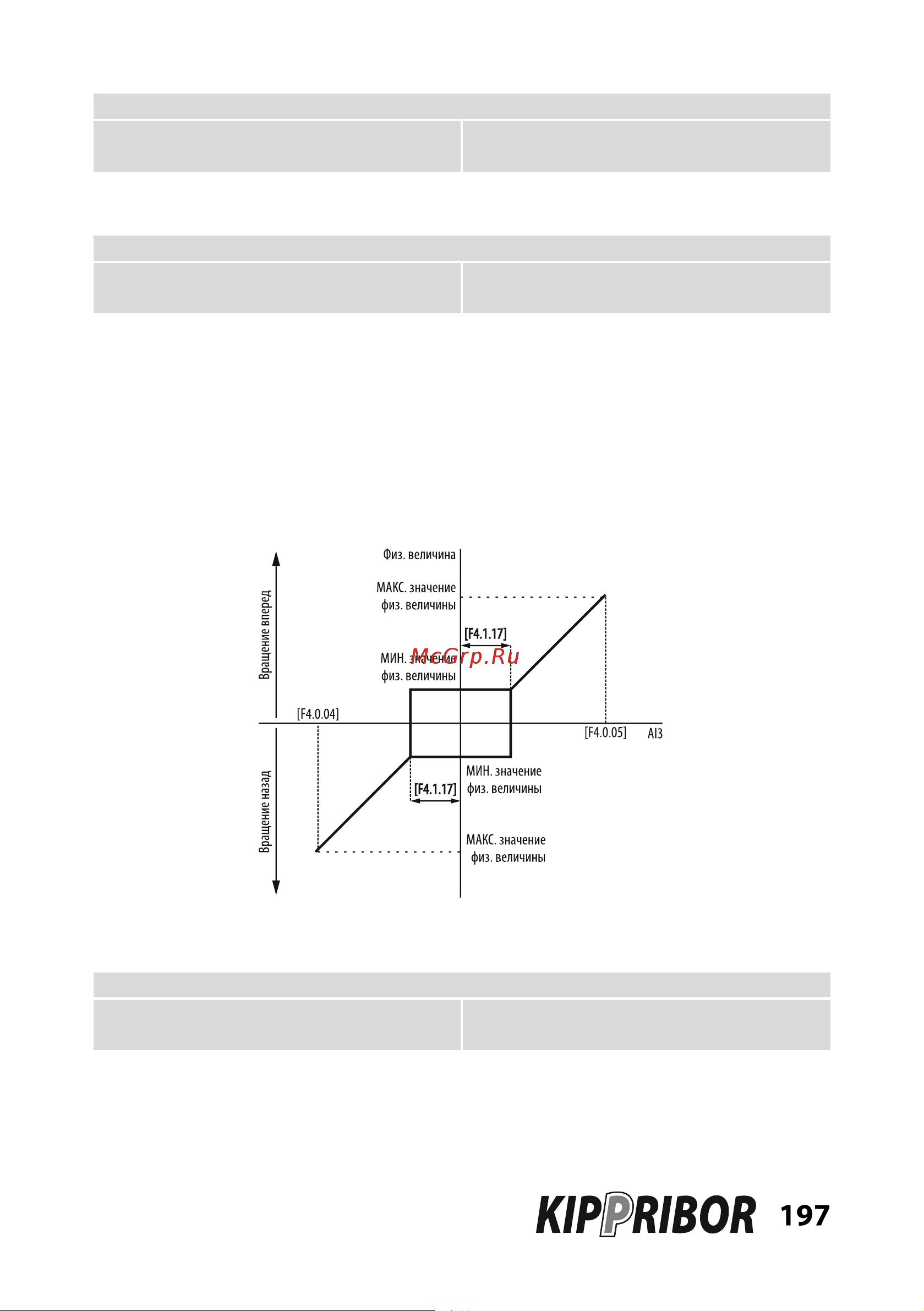

Рисунок 115 – гистерезис аналогового сигнала на входе AI3 в биполярном режиме.
F4.1.18 Точка корректировки 1 аналогового входа AI3.
Заводская установка:
0,0 В
Диапазон изменения:
[F4.0.04]…[F4.0.05]
Параметр определяет первую точку корректировки кривой аналогового сигнала
AI3.
