Параметр определяет фиксированное значение аналогового сигнала (напряже-

ние / ток) на выходе AO1 при [F4.2.22] = «45».

Выбор типа аналогового сигнала (напряжение / ток) осуществляется при помощи

DIP-переключателей (см. раздел 4.3.3). При выборе сигнала 0…10 В, значению 10 В

будет соответствовать значение параметра 20,00. При выборе сигнала 0/4…20 мА, зна-

чению 20 мА будет соответствовать значение параметра 20,00.

F4.2.30 Минимальное значение аналогового сигнала на выходе AO2.

Заводская установка:

0,0 В

Диапазон изменения:

0,0…10,00 В

Параметр определяет минимальное значение аналогового сигнала на выходе

AO2.

F4.2.31 Максимальное значение аналогового сигнала на выходе AO2.

Заводская установка:

10,00 В

Диапазон изменения:

0,0…10,00 В

Параметр определяет максимальное значение аналогового сигнала на выходе

AO2.

F4.2.32 Нижний предел параметра мониторинга на выходе AO2.

Заводская установка:

0,0 %

Диапазон изменения:

0,0…[F4.2.33] %

Параметр устанавливает минимальное значение параметра мониторинга на вы-

ходе AO2. Значение задаётся в процентах от максимальной шкалы параметра монито-

ринга (см. «Приложение 3»).

F4.2.33 Верхний предел параметра мониторинга на выходе AO2.

Заводская установка:

100,0 %

Диапазон изменения:

[F4.2.32]…100,0 %

Параметр устанавливает минимальное значение параметра мониторинга на вы-

ходе AO2. Значение задаётся в процентах от максимальной шкалы параметра монито-

ринга (см. «Приложение 3»).

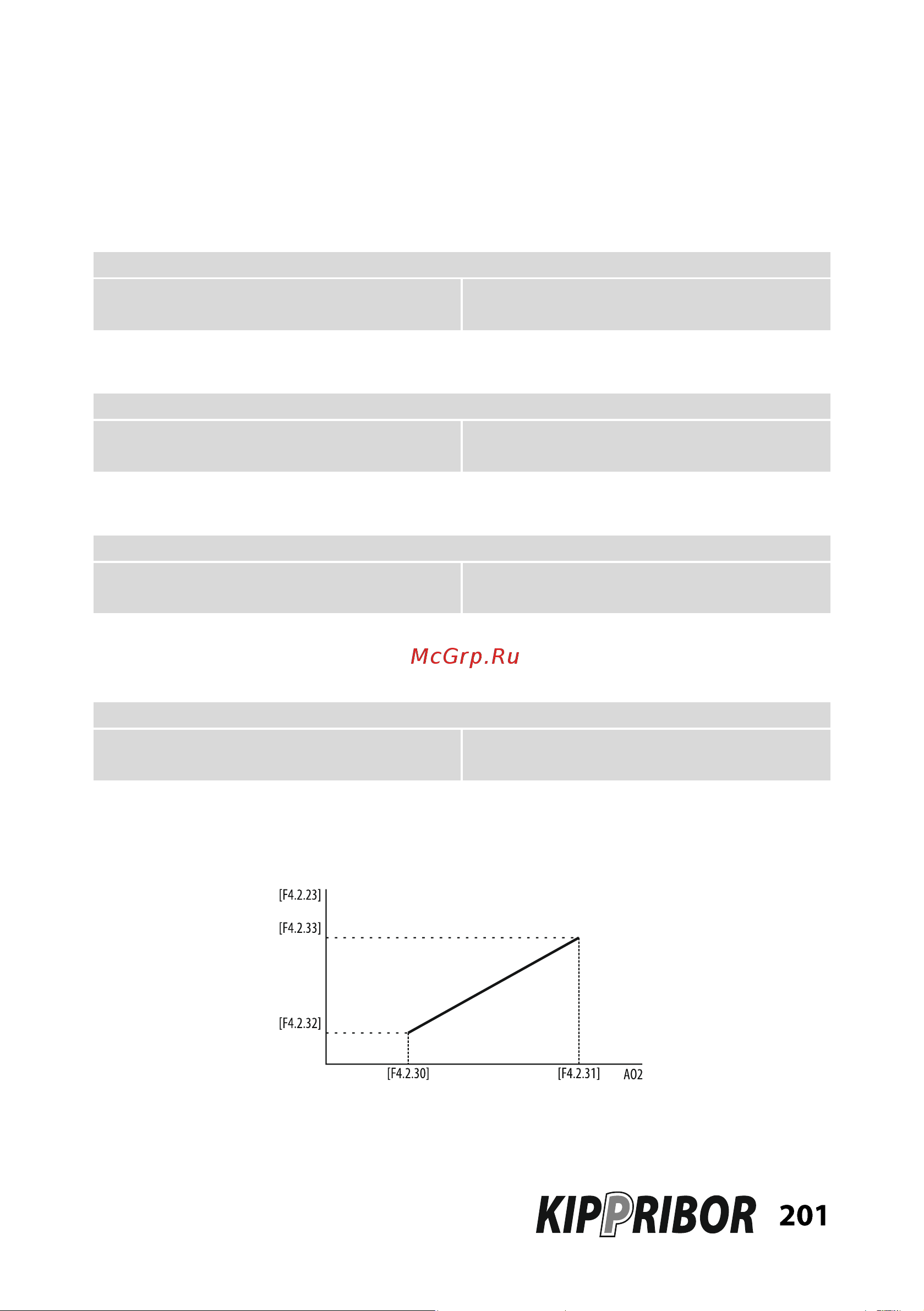

Рисунок 118 – масштабирование значения параметра мониторинга относительно диапазона выходного

сигнала на выходе AO2.
