www.kippribor.ru
Группа F5.1 – Встроенные таймеры.
ПЧ оснащён тремя встроенными независимыми таймерами, которые обладают
гибкими настройками режимов работы. Каждый из таймеров может иметь до двух вы-
ходов, включающихся при выполнении определённых условий.

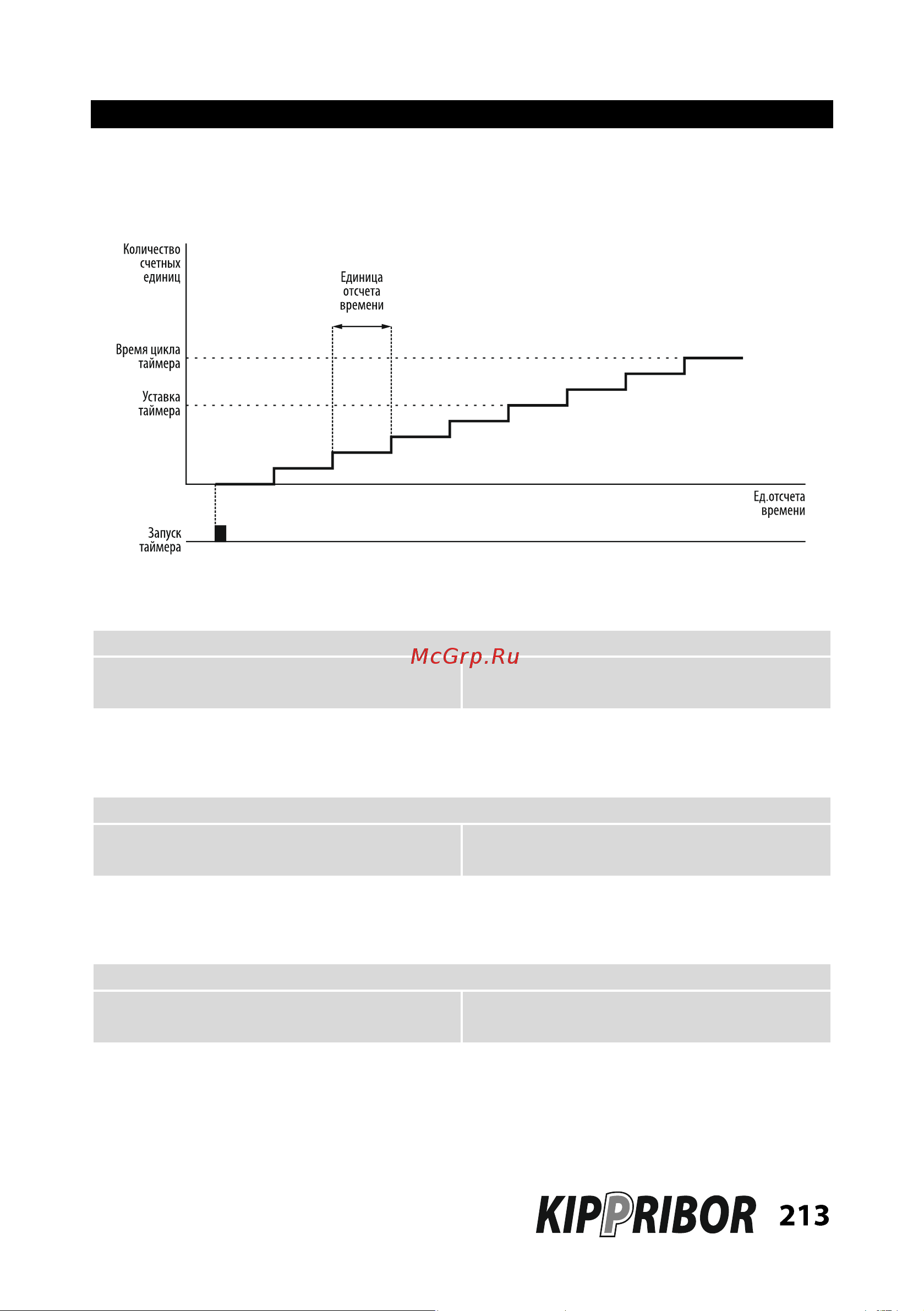

Рисунок 120– базовые параметры таймера
F5.1.06 Режим работы таймера 1.
Заводская установка:
0000
Диапазон изменения:
0000…1222
Параметр определяет единицы отсчёта времени, параметры запуска, сброса те-
кущего значения и перезапуска для таймера 1. Подробное описание настроек режима
работы таймеров приведено ниже.
F5.1.07 Режим работы таймера 2.
Заводская установка:
0000
Диапазон изменения:
0000…1243
Параметр определяет единицы отсчёта времени, параметры запуска, сброса те-
кущего значения и перезапуска для таймера 2 Подробное описание настроек режима
работы таймеров приведено ниже.
F5.1.08 Режим работы таймера 3.
Заводская установка:
0000
Диапазон изменения:
0000…1254
Параметр определяет единицы отсчёта времени, параметры запуска, сброса те-
кущего значения и перезапуска для таймера 3
Ниже приведено описание настроек режимов работы таймеров 1, 2, 3 в парамет-
рах [F5.1.06], [F5.1.07], [F5.1.08]:
