4.3.4 Схемы подключения внешних датчиков и цепей управления

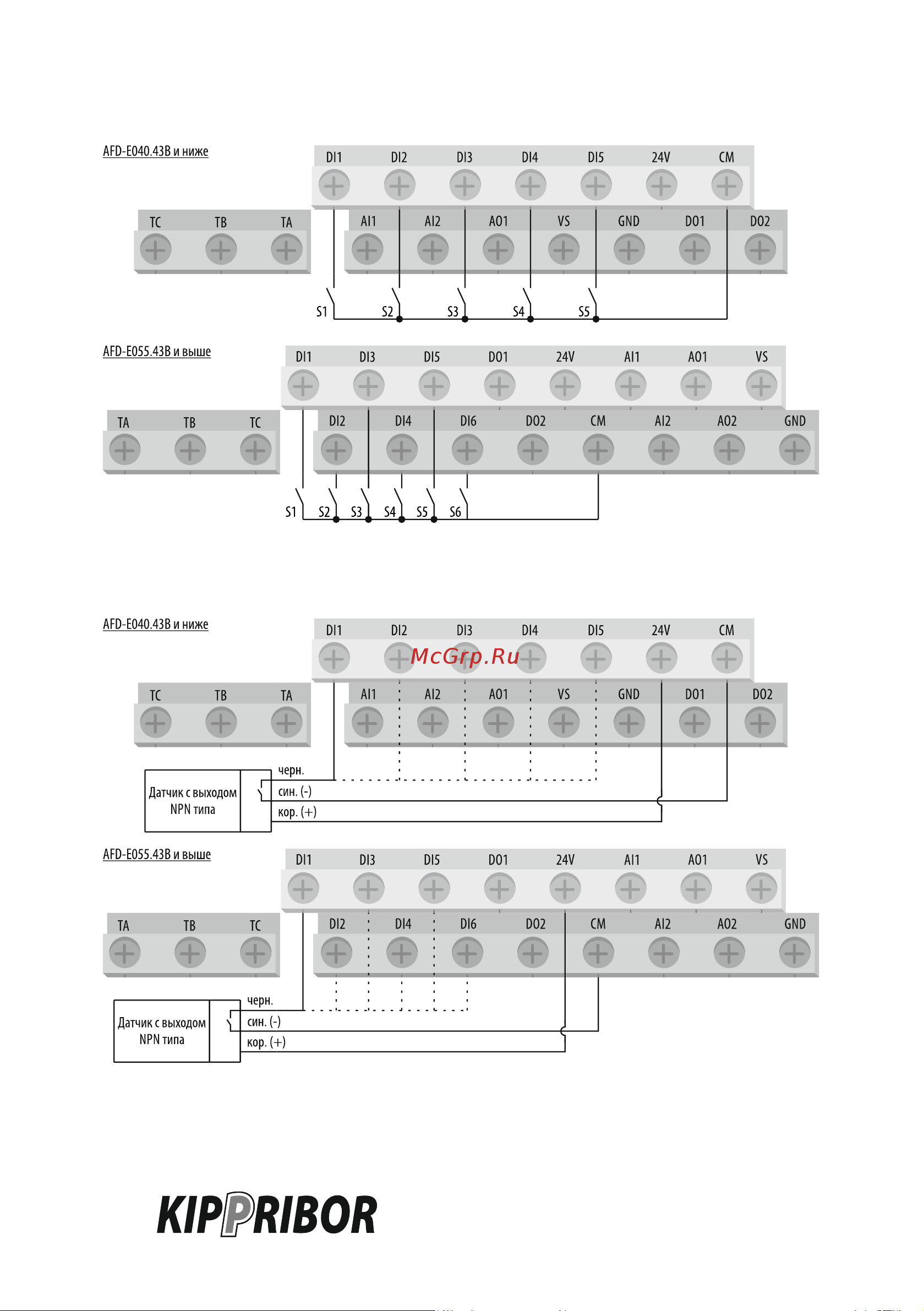

Рисунок 37 – схема подключения сигнала типа «сухой контакт» к дискретным входам (питание от
внутреннего источника питания 24 В)
Рисунок 38 – схема подключения датчиков с выходом NPN типа к дискретным входам (питание от внут-
реннего источника питания 24 В).
