30 www.kippribor.ru

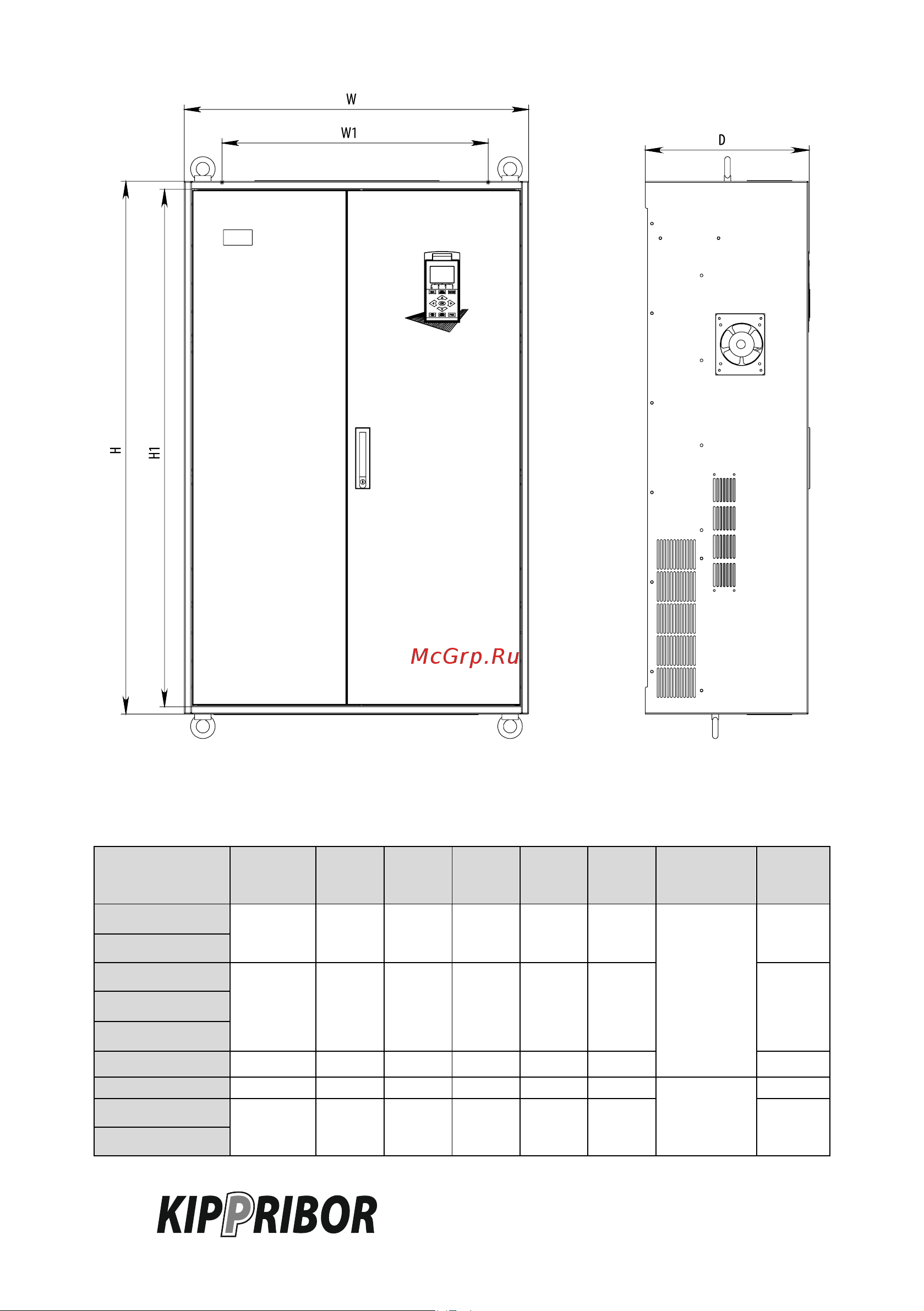

Рисунок 16 - габаритные размеры AFD-E2500.43 и выше (тип корпуса 4, габарит 13)
Таблица 11– габаритные размеры и вес преобразователей частоты:
Модификация
Габарит
корпуса
H
W
D
H1
W1
Крепёжный
винт
Вес
ПЧ
AFD-E011.43B
Габарит 1
162
97
130
152
87
M4
1,4
AFD-E015.43B
AFD-E022.43B
Габарит 2
200
105
146
190
95
2,1
AFD-E030.43B
AFD-E040.43B
AFD-E055.43B
Габарит 3
248
135
175
234
121
4,2
AFD-E075.43B
Габарит 4
275
160
179
261
146
М5
4,9
AFD-E090.43B
Габарит 5
305
180
179
290
169
5,5
AFD-E110.43B
