44 www.kippribor.ru
TA, TB,
TC
Релейный выход 1
Макс. нагрузка: 2 А (250 VAC / 30 VDC);
TA – общий; TA-TB – NC (1 А); TA-TC – NO (2 А);
Настройка дискретных выходов осуществляется
в группе параметров F3;
Аналоговые
входы
AI1
Аналоговый вход 1
Входное напряжение: 0…10 В;
Входное сопротивление 100 кОм;
Настройка аналоговых входов осуществляется в
группе параметров F4;
AI2
Аналоговый вход 2
Входной ток: 0/4…20 мА;
Входное сопротивление 250 Ом;
Настройка аналоговых входов осуществляется в
группе параметров F4;
Аналоговые
выходы
AO1
Аналоговый выход 1
Выходной сигнал: 0…10 В (10 мА) или 0/4…20 мА
(выбирается DIP переключателями см. описание
ниже);
Настройка аналоговых выходов осуществляется
в группе параметров F4;
AO2
Аналоговый выход 2
Источник пита-
ния 24 VDC
24V
«+» источника питания 24
VDC
Для питания внешних датчиков;
Макс. выходной ток 100 мА;
Источник пита-
ния 10 / 5 VDC
VS
«+» источника питания 10
/5 VDC
Для питания внешнего потенциометра;
Величина напряжения выбирается DIP переклю-
чателями (см. описание ниже);
Макс выходной ток: 10 VDC / 10 мА; 5 VDC / 50
мА;
Общие
клеммы
CM
Цифровая земля
Общая для DI1…DI6. DO1, DO2, 24V
GND
Аналоговая земля
Общая для AI1, AI2, AO1, AO2, VS

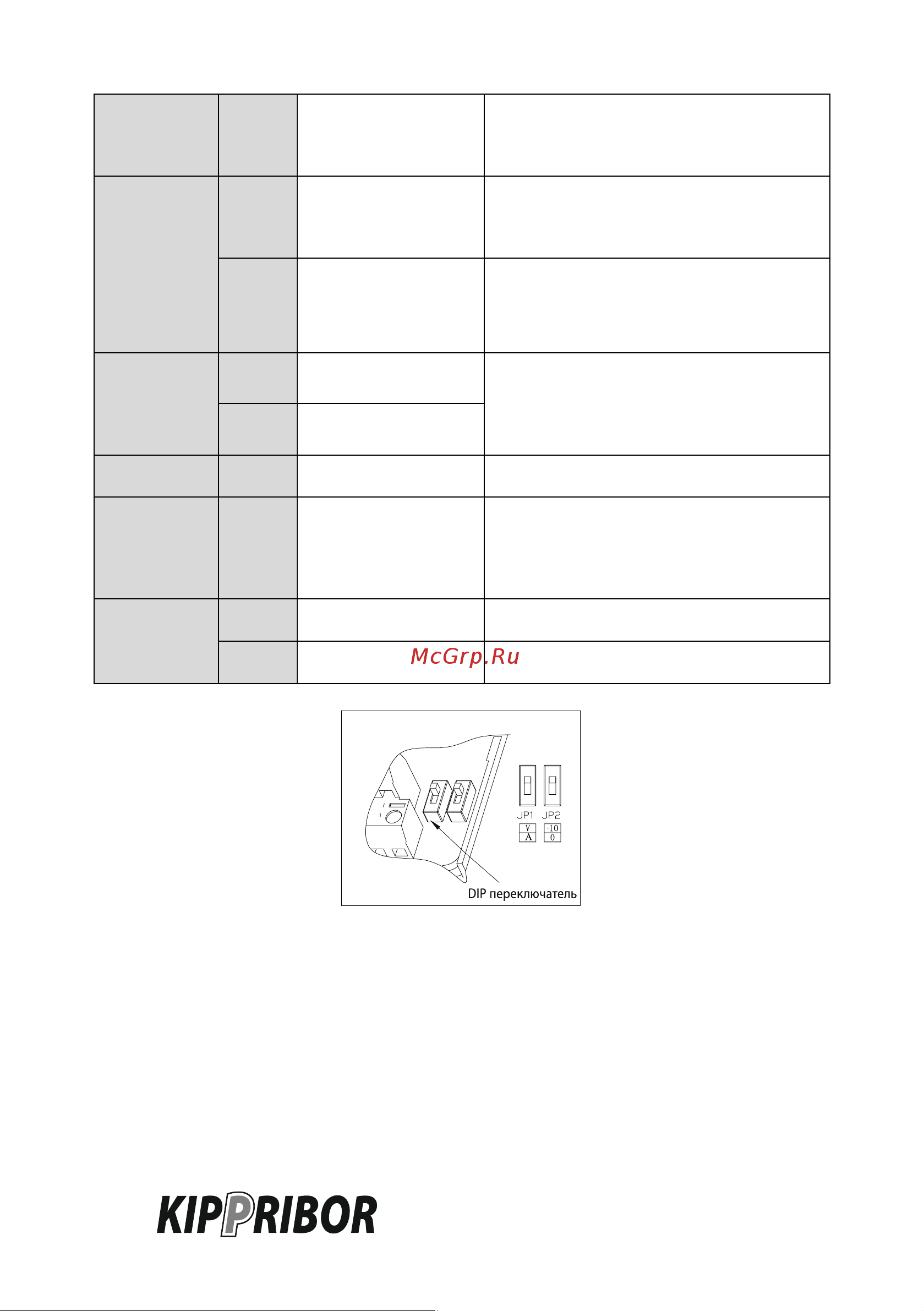

Рисунок 35 – DIP переключатели ПЧ AFD-E040.43B и ниже.
В преобразователях частоты AFD-E040.43B и ниже DIP переключатели JP1, JP2
выполняет следующие функции:
Переключатель JP1:
• Положение «V»: аналоговый выход AO1 работает в режиме 0…10 В/-10…10 В
(диапазон задается переключателем JP2);
• Положение «A»: аналоговый выход AO1 работает в режиме 0…20 мА.
