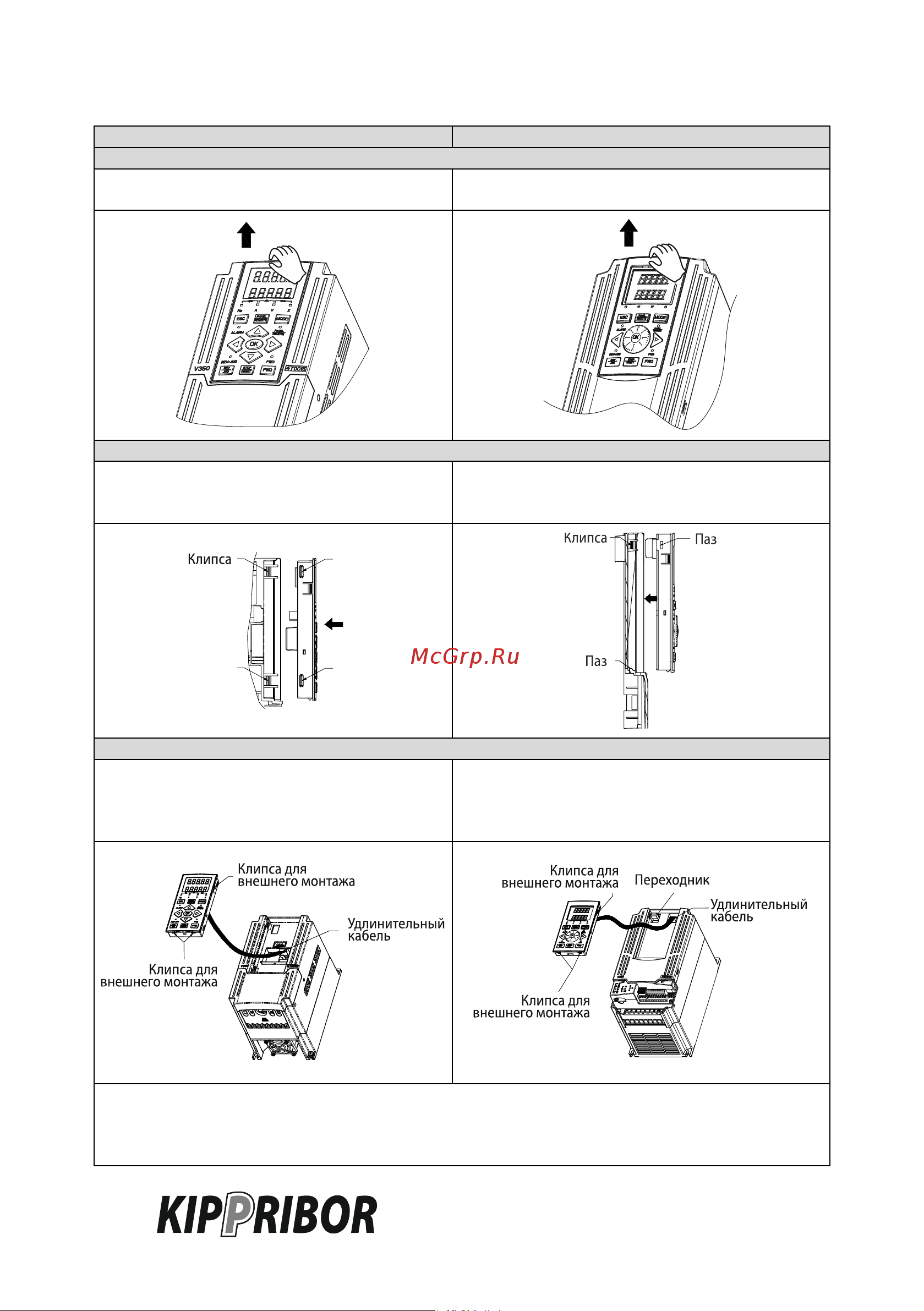

Таблица 1 – снятие и установка панели управления.
AFD-XPNL.11
AFD-XPNL22
Снятие
Для снятия панели управления потяните её на себя
за верхний край
Для снятия панели управления потяните её на себя за
верхний край
Установка
Установите панель управления в своё посадочного
место и нажмите на края до защёлкивания четырёх
клипс.
Установите нижний край панели управления в паз, за-
тем нажмите на верхний край до защёлкивания двух
клипс.
Выносная установка
Снимите панель управления и подключите удлини-
тельный кабель как показано на рисунке.
Снимите панель управления, затем установите пере-
ходник в специальный порт для хранения, после чего
подключите удлинительный кабель как показано на
рисунке.
Кабель для выносного монтажа панели управления можно изготовить самостоятельно. Для этого необхо-
димо использовать экранированный сетевой кабель Cat.5e, обжатый с двух сторон коннекторами RJ-45 по
схеме TIA / EIA-T568B. (см. раздел «Схемы подключения»). Длина кабеля не должна превышать 15 м.
Экран кабеля необходимо заземлить на клемму «E».
