www.kippribor.ru
F7.0.23 Предустановленная частота ПИД-регулятора.
Заводская установка:
0,0 %
Диапазон изменения:
0,0…100,0 %
Параметр определяет значение выходной предустановленной частоты ПИД-ре-
гулятора. Если значение параметров [F7.0.23] и [F7.0.24] отличны от нуля, то встроен-
ный ПИД-регулятор ПЧ после подачи команды «RUN» будет работать на предустанов-
ленной частоте [F7.0.23] в течение времени [F7.0.24].
Значение предустановленной частоты ПИД-регулятора задается в процентах от
верхнего предела частоты [F0.1.21].
F7.0.24 Время работы ПИД-регулятора на предустановленной частоте.
Заводская установка:
0,0 сек.
Диапазон изменения:
0,0…3600,0 сек.
Параметр определяет время работы встроенного ПИД-регулятора ПЧ на пред-
установленной частоте [F7.0.23].

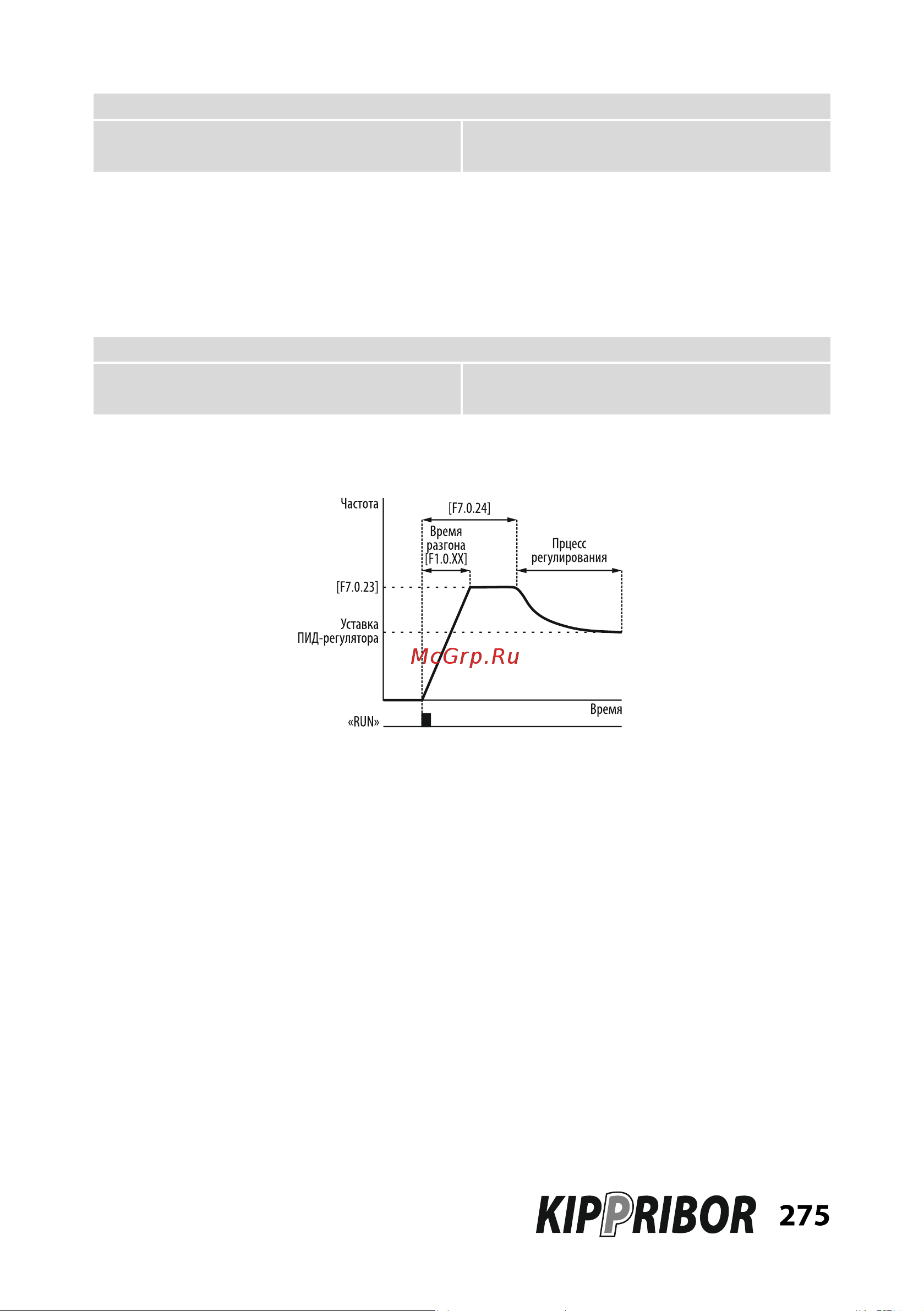

Рисунок 164 – Работа ПИД-регулятора на предустановленной частоте.
