AFD-E1320.43
132 кВт
95 мм
2
AFD-E1600.43
160 кВт
150 мм
2
AFD-E1850.43
185 кВт
150 мм
2
AFD-E2000.43
200 кВт
185 мм
2
AFD-E2200.43
220 кВт
185 мм
2
AFD-E2500.43
250 кВт
240 мм
2
AFD-E2800.43
280 кВт
240 мм
2
AFD-E3150.43
315 кВт
300 мм
2

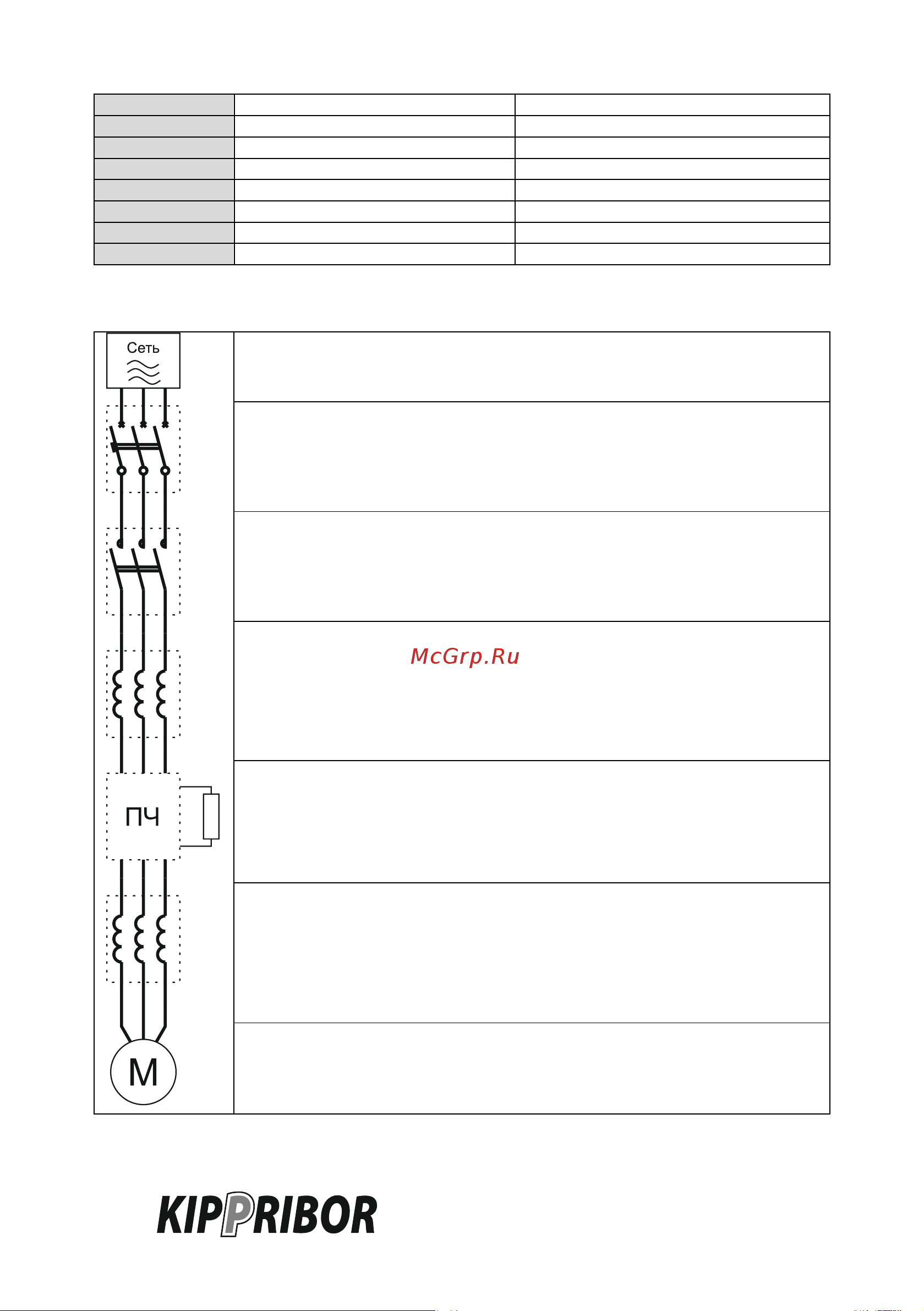

4.1.2 Выбор и рекомендации по установке внешних устройств
Источник питания: Напряжение источника питания должно соответствовать напря-
жению питания ПЧ указанному в его технических характеристиках.
Автоматический выключатель: используется для защиты входных цепей ПЧ от ко-
роткого замыкания, а также для ручной подачи/снятия напряжения питания. Выбор ав-
томатического выключателя производится по таблице 13.
Магнитный контактор: используется для дистанционной подачи/снятия напряжения
питания ПЧ. Контактор не рекомендуется использовать для пуска и останова, так как
это значительно снизит срок службы преобразователя частоты. Выбор магнитного
контактора производится по таблице 13.
Сетевой дроссель: Применяется если в электрической сети присутствуют помехи от
другого мощного оборудования (перенапряжение), асимметрия напряжения между
фазами ≥1,8 % номинального напряжения, ПЧ подключён к линии с низким полным
сопротивлением (расположен рядом с трансформаторами, который в 6 и более раз
мощнее самого ПЧ), на одной линии питания установлено много преобразователей
частоты.
Тормозной резистор: используется в тех случаях, когда необходимо быстро остано-
вить электродвигатель с высоко инерционной нагрузкой на валу. Преобразователи ча-
стоты оснащены внутренним тормозным прерывателем (модификации AFD-E220.43B
и ниже), который во время торможения электродвигателя подключает к шине постоян-
ного тока тормозной резистор, на котором рассеивается энергия от электродвигателя.
Выбор тормозного резистора производится в соответствии с Приложением 3.
Моторный дроссель: используется при большой длине моторного кабеля (<30 м).
Позволяет уменьшить ёмкостные токи длинного кабеля, снизить высшие гармоники в
токе электродвигателя, а также уменьшить пиковые перенапряжения на клеммах
электродвигателя.
Электродвигатель: для работы с преобразователем частоты используются асин-
хронные электродвигатели с короткозамкнутым ротором и естественной или принуди-
тельной системой воздушного охлаждения.
