www.kippribor.ru
ПРИЛОЖЕНИЕ 5. Карты расширения
Для ПЧ AFD-E040.43B и ниже доступно 2 карты расширения:
• AFD-XPLT.A102;
• AFD-XPLT.A103.
Указанные карты расширения устанавливаются взамен основной платы управле-
ния ПЧ.

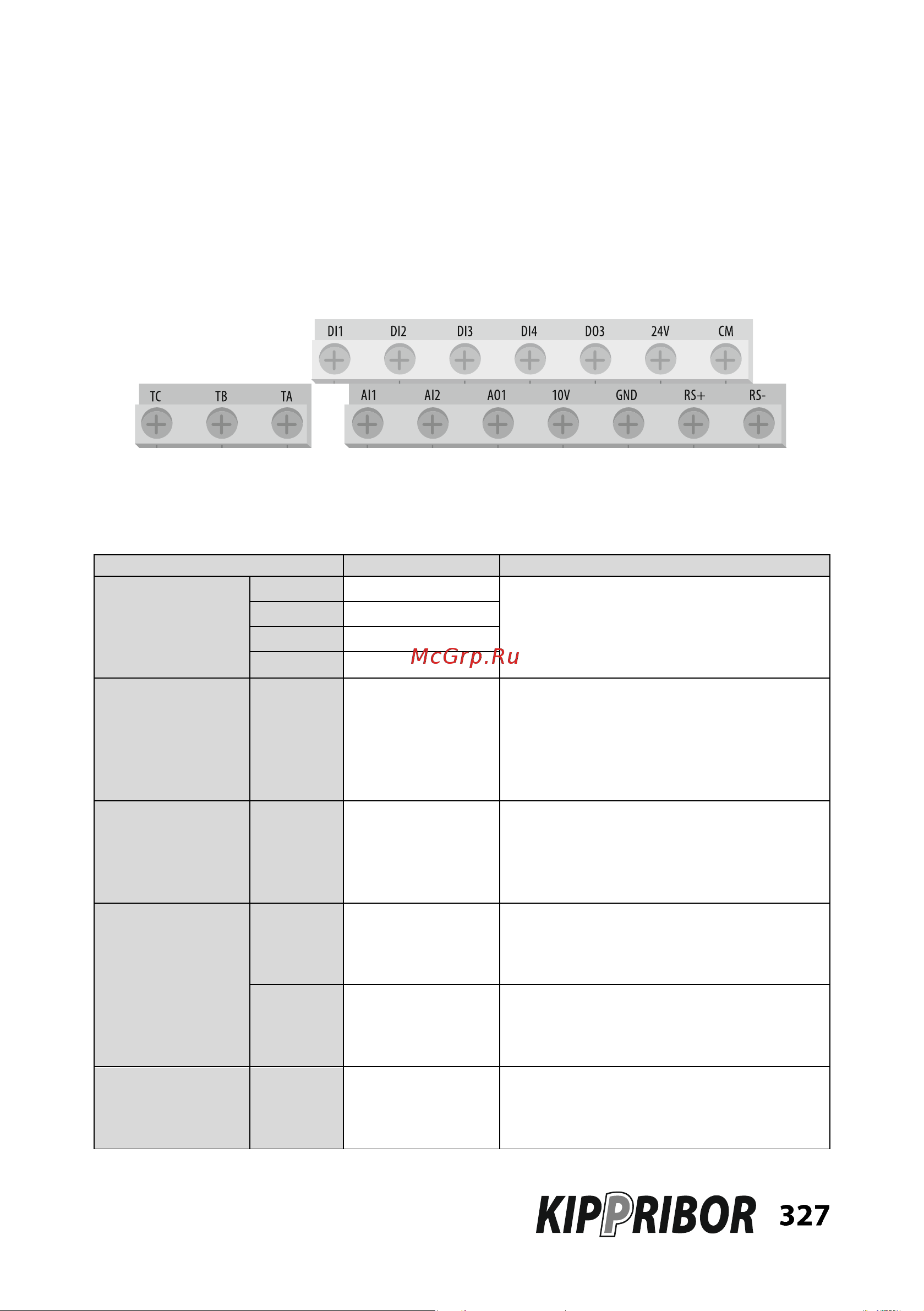

Рисунок 174 –клеммы карты расширения AFD-XPLT.A102
Таблица 45– Назначение клемм карты расширения AFD-XPLT.A102.
Клемма
Назначение
Примечание
Дискретные входы
DI1
Дискретный вход 1
Оптически изолированные;
24 VDC / 5 мА;
Входная частота ≤1 кГц;
Настройка дискретных входов осуществляется
в группе параметров F3;
DI2
Дискретный вход 2
DI3
Дискретный вход 3
DI4
Дискретный вход 4
Высокоскоростной
дискретный
выход
DO3
Дискретный выход 3
Оптически изолирован;
24 VDC / 50 мА;
NPN тип, открытый коллектор;
Выходная частота ≤100 кГц;
Настройка выхода осуществляется в группе па-
раметров F3;
Дискретный
выход
TC, TB, TA
Релейный выход 1
Макс. Нагрузка: 2 А (250 VAC / 30 VDC);
TA – общий; TA-TB – NC (2 А); TA-TC – NO (1
А);
Настройка дискретных выходов осуществля-
ется в группе параметров F3.1;
Аналоговые входы
AI1
Аналоговый вход 1
Входное напряжение: 0…10;
Входное сопротивление 100 кОм;
Настройка аналоговых входов осуществляется
в группе параметров F4;
AI2
Аналоговый вход 2
Входной ток: 0/4…20 мА;
Входное сопротивление 250 Ом;
Настройка аналоговых входов осуществляется
в группе параметров F4;
Аналоговый выход
AO1
Аналоговый вход 1
Выходной сигнал: 0…10 В (10 мА) или 0/4…20
мА (выбирается DIP переключателями);
Настройка аналоговых выходов осуществля-
ется в группе параметров F4;
