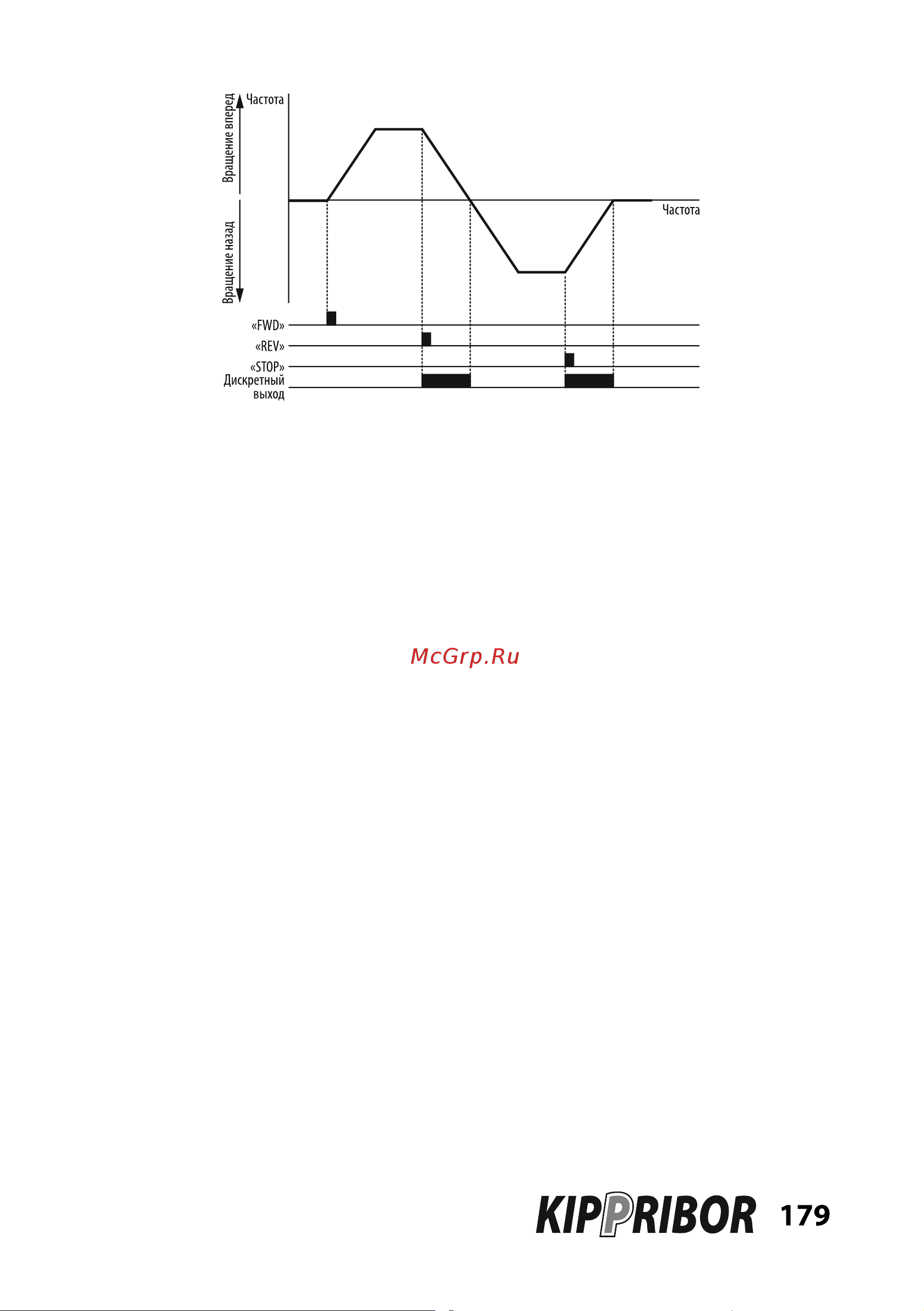

Рисунок 102 – включение дискретного выхода на время торможения.

Функция 15 – ПЧ находится в режиме динамического торможения:

Когда ПЧ находится в режиме динамического торможения электродвигателя

(электродвигатель работает в генераторном режиме), соответствующий дискретный

выход включается.

Функция 19 – окончание текущего шага программы встроенного ПЛК:

По завершении текущего шага программы встроенного ПЛК соответствующий

дискретный выход включается на 0,5 сек.

Функция 20 – окончание программы встроенного ПЛК (импульс 0,5 сек.):

Когда [F6.1.15] = «●●0●» или «●●1●», то по завершении программы встроенного

ПЛК соответствующий дискретный выход включится на 0,5 сек.

Функция 21 – окончание программы встроенного ПЛК:

Когда [F6.1.15] = «●●0●» или «●●1●», то по завершении программы встроенного

ПЛК соответствующий дискретный выход включится на время остановки электродвига-

теля. После остановки электродвигателя выход выключится.

Когда [F6.1.15] = «●●2●», «●●3●», «●●4●», «●●5●», то завершить программу

встроенного ПЛК можно только командой «STOP». При поступлении данной команды

соответствующий дискретный выход включится на время остановки электродвигателя.

После остановки электродвигателя выход выключится.

Функция 22 – окончание одного цикла программы встроенного ПЛК:

По завершении одного полного цикла программы встроенного ПЛК соответствую-

щий дискретный выход включится на 0,5 сек.

Функция 23 – выход амплитуды частоты колебания за верхний или нижний

предел частоты:

Когда режим колебания частоты активен ([F6.2.46] = «●●1●» или «●●2●») и рас-

чётное значение амплитуды частоты колебания [F6.2.49] выходит за границы верхнего
