www.kippribor.ru

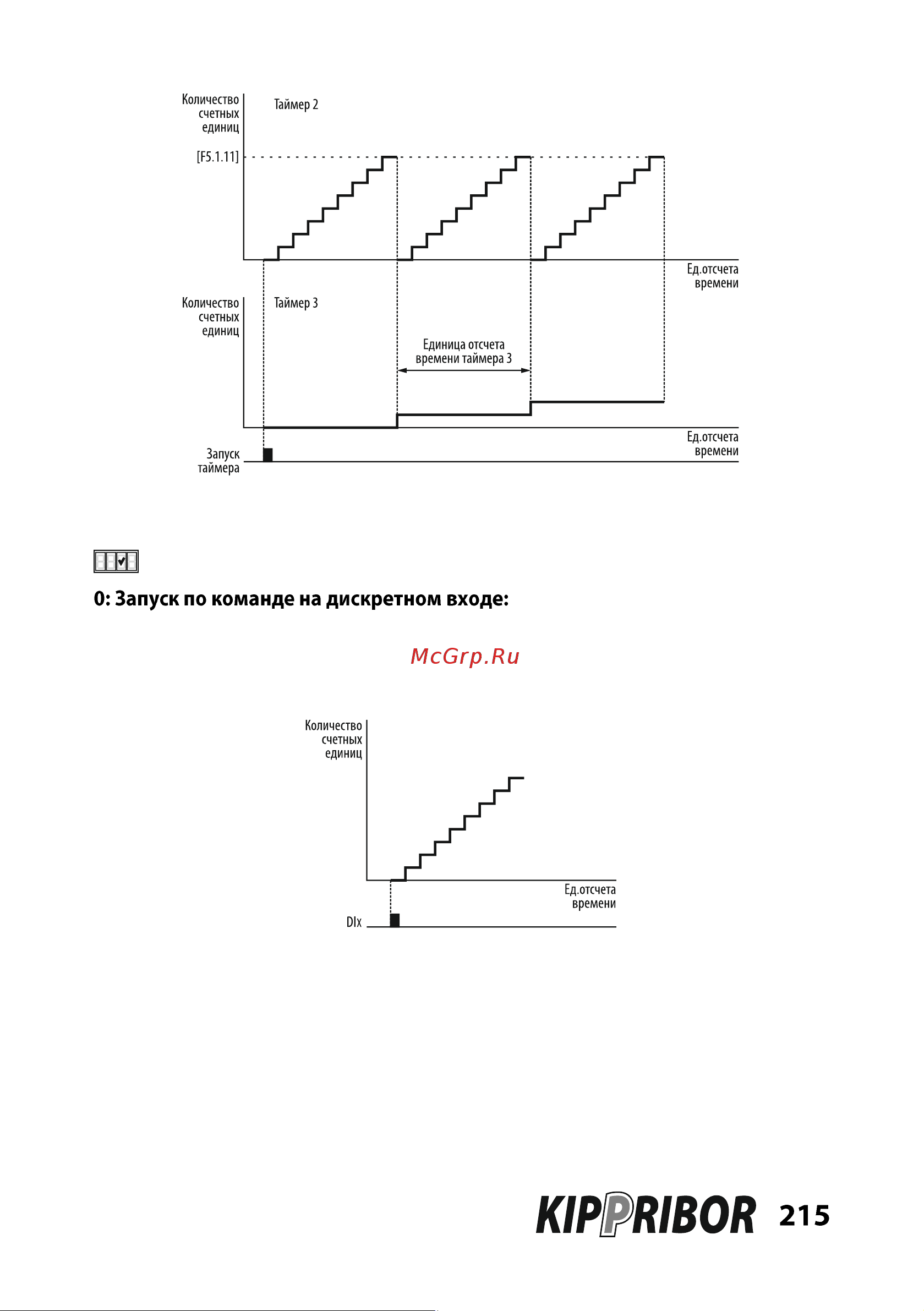

Рисунок 122 – единицы измерения таймеров 3 в завершённых циклах таймера 2.
Запуск таймера:
Отсчёт времени таймером1 ,2, 3 начнётся при поступлении внешнего сигнала на
соответствующий дискретный вход. На данный дискретный вход в параметрах
[F3.0.00]…[F3.0.08] необходимо назначить функцию «52», «53», «54» соответственно.
Рисунок 123 – запуск таймера по сигналу на дискретном входе.
1: При запуске электродвигателя:
Отсчёт времени таймером 1, 2, 3 начнётся при поступлении команды «RUN», ко-
гда электродвигатель начнёт вращение.
