107
RU
Использование Многозональных функций

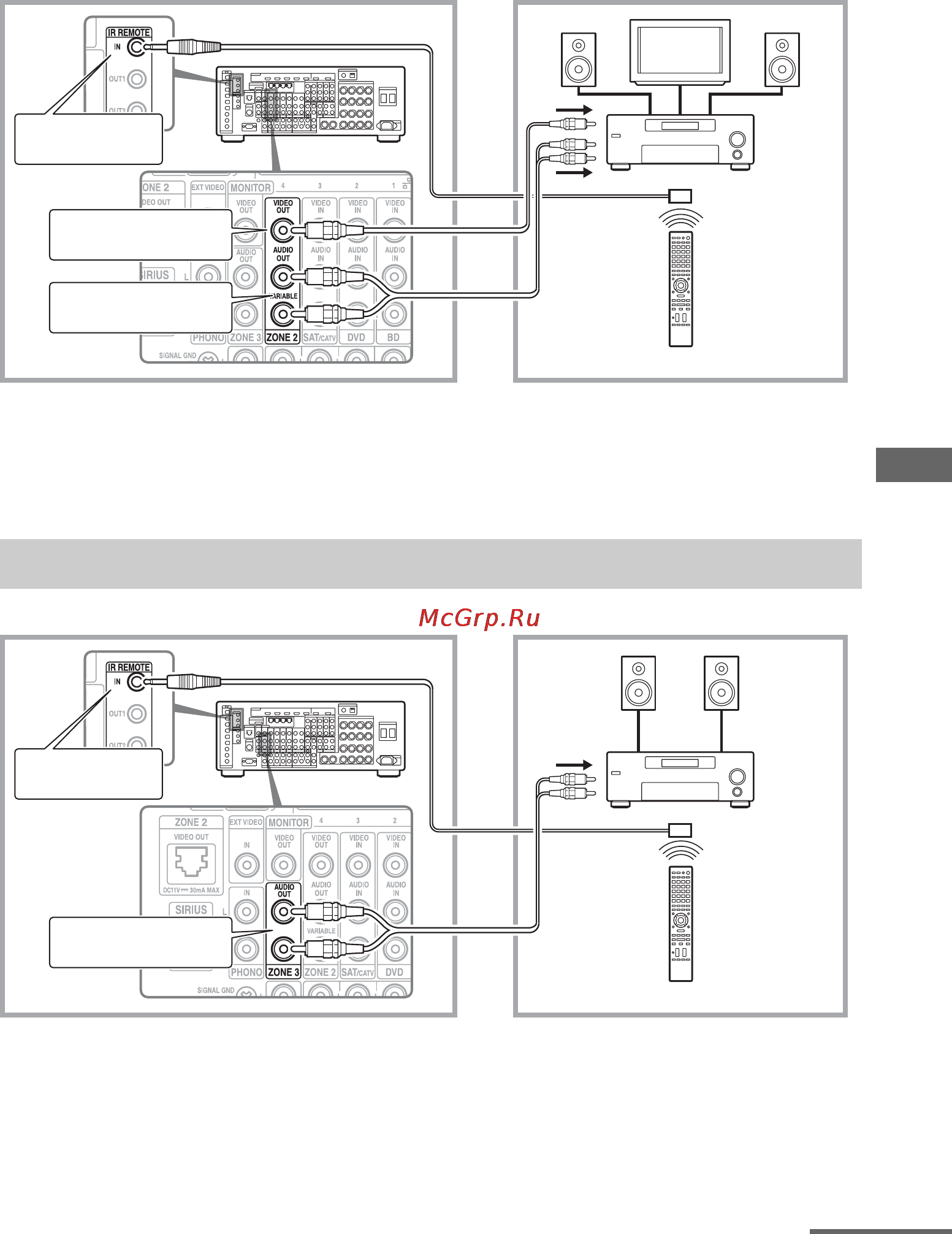

2 Звук выводится из колонок в зоне 2 с помощью ресивера и другого
усилителя.
A ИК-ретранслятор (не прилагается)
B Колонки
C Sony Усилитель/Ресивер
* Вы также можете подключить гнездо ZONE 2 COMPONENT VIDEO OUT.
Основная зона Зона 2
Те л е в и з о р
монитор
ZONE 2 AUDIO OUT
A
BB
C
STR-DA5600ES
Многофункциональный пульт дистанционного управления
IR REMOTE IN
ZONE 2 VIDEO OUT*
2:Подключения зоны 3
BB
C
STR-DA5600ES
Основная зона Зона 3
A ИК-ретранслятор (не прилагается)
B Колонки
C Sony Усилитель/Ресивер
Многофункциональный пульт дистанционного управления
A
IR REMOTE IN
ZONE 3 AUDIO OUT
продолжение следует
