Sony STR-DA5600ES [112/201] Управление ресивером из зоны 2
![Sony STR-DA5600ES [112/201] Управление ресивером из зоны 2](/views2/1090493/page112/bg70.png)
112
RU
1 Включите основной ресивер
(данный ресивер).
2 В случае, показанном на
иллюстрации 1-2 (стр. 106),
включите усилитель в зоне 2.
3 Нажмите ZONE.
Пульт дистанционного управления
переключится на зону 2.
4 Нажмите ?/1.
Функция зоны будет активирована.
5 Нажмите MENU.
Меню ресивера показывается на
экране телевизора.
6 Выберите “ Input” в меню, а
затем нажмите или b.
7 Выберите нужный источник
входного сигнала, затем
нажмите .
Для зоны 2 выводятся аналоговые
видеосигналы и аудиосигналы. Если
выбрать SOURCE, то на разъем
ZONE 2 OUT будет выводиться
текущий входной сигнал основной
зоны.
8 Отрегулируйте на
соответствующий уровень
громкости.
•В случае, показанном на
иллюстрации 1-1 (стр. 106),
отрегулируйте громкость с
использованием MASTER VOL +/–
на пульте дистанционного
управления.
•В случае, показанном на
иллюстрации 1-2 (стр. 107),
отрегулируйте громкость с
помощью ресивера в зоне 2. Если
установить “Zone2 Line Out Level”
на “VARIABLE”, громкость
можно будет регулировать и с
помощью MASTER VOL +/– на
пульте дистанционного
управления (стр. 110).
Для завершения управления
зоной 2
Нажмите ZONE, а затем нажмите ?/1.

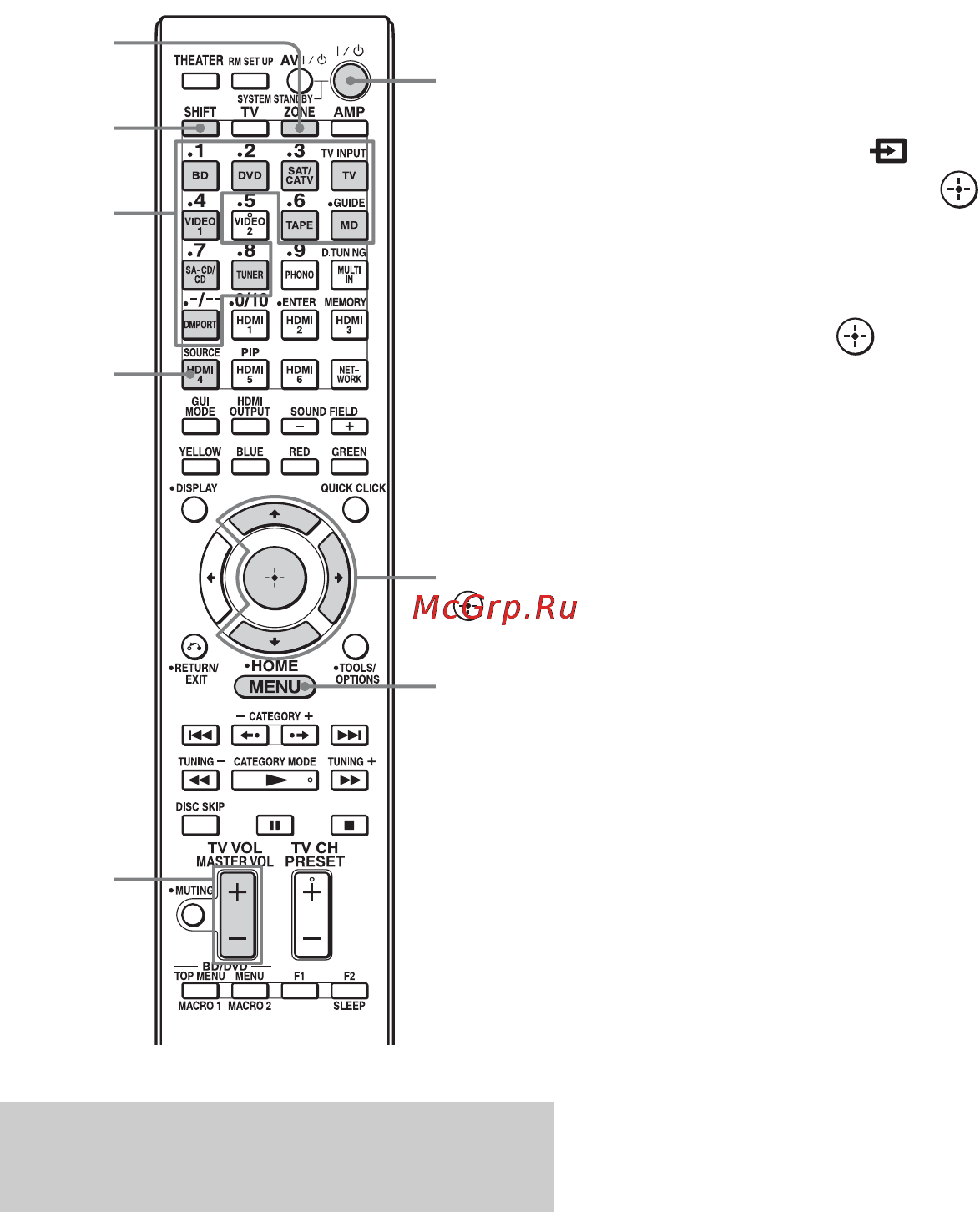

Управление ресивером из
зоны 2
ZONE
?/1
MASTER
VOL
Кнопки
входа
SOURCE
SHIFT
V/v/b,
MENU
