Sony STR-DA5600ES [22/201] Установка колонок
![Sony STR-DA5600ES [22/201] Установка колонок](/views2/1090493/page22/bg16.png)
22
RU

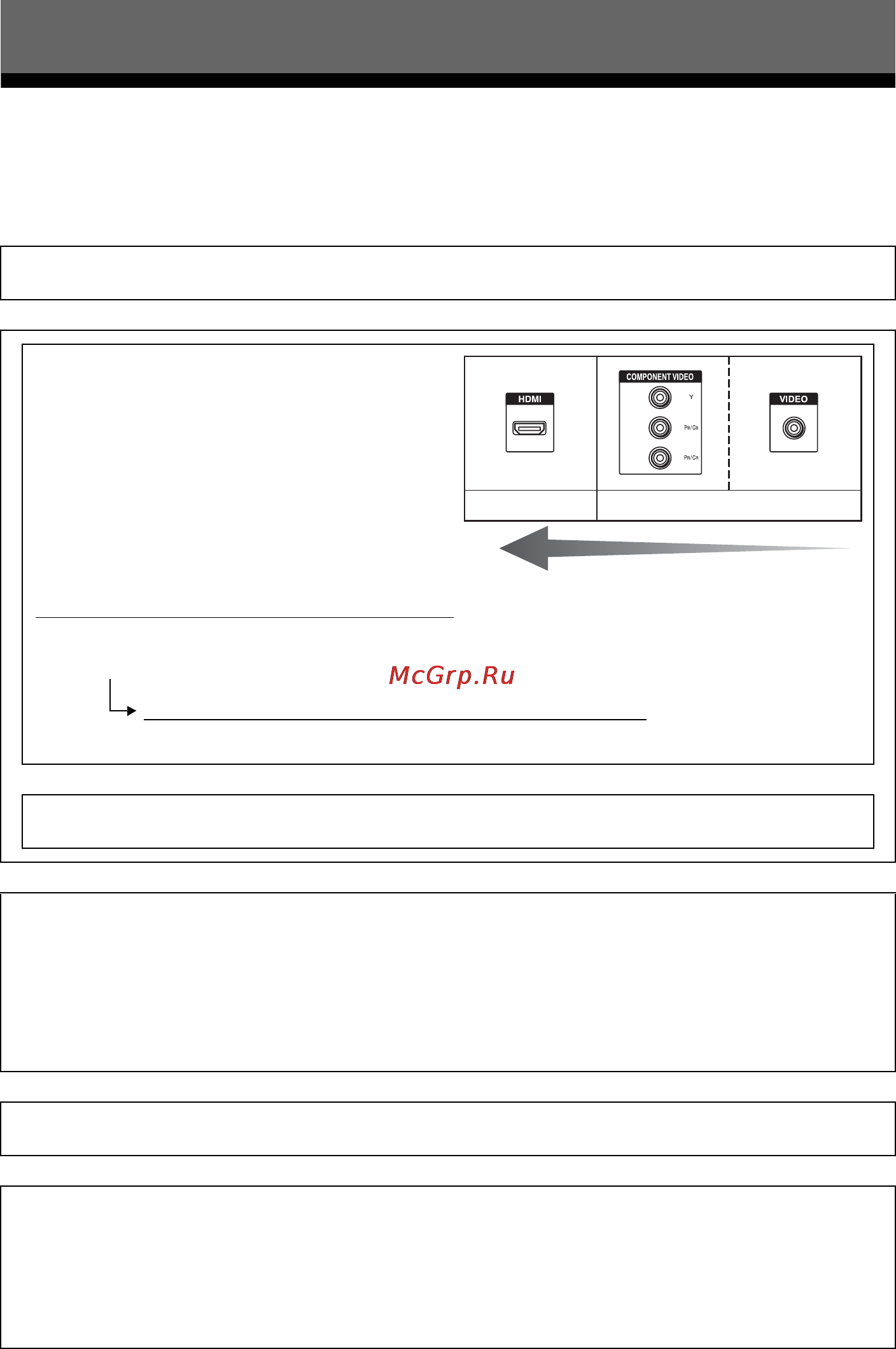

Проверка подключения, соответствующего
имеющимся компонентам
Если сверху ресивера приклеена предупреждающая наклейка, ее необходимо снять
перед началом эксплуатации ресивера.
Подготовка к эксплуатации
Установка колонок
См. раздел “1: Установка колонок” (стр. 23).
Подключение монитора и
видеокомпонентов
Качество изображения зависит от используемого
разъема. См. иллюстрацию справа. Выберите
подключение в соответствии с разъемами ваших
компонентов.
В: Снабжен ли монитор разъемом HDMI?
t Нет: См. подключение телевизионного монитора без разъема HDMI в “2: Подключение
монитора” (стр. 27) и “Подключение компонентов без разъемов HDMI” (стр. 33).
t Да: См. подключение телевизионного монитора с разъемом HDMI в “2: Подключение
монитора” (стр. 27).
В: Снабжен ли видеокомпонент разъемом HDMI?
t Нет: См. раздел “Подключение компонентов без разъемов HDMI” (стр. 33).
t Да: См. раздел “Подключение компонентов с HDMI-разъемами” (стр. 28).
Подключение аудиокомпонентов
См. раздел “4: Подключение аудиокомпонентов” (стр. 39).
Настройка аудиовыхода подключенных компонентов
Для вывода многоканального цифрового аудиосигнала проверьте настройку цифрового аудиовыхода
подключенных компонентов.
Для проигрывателя Blu-ray Disc убедитесь, что “Audio (HDMI)”, “Dolby Digital (Coaxial/Optical)” и “DTS
(Coaxial/Optical)” установлены соответственно на “Auto”, “Dolby Digital” и “DTS” (на март 2010).
Для PlayStation 3 убедитесь, что “BD Audio Output Format” установлен на “Bitstream” (с версией
программного обеспечения 3.15).
За дополнительной информацией обращайтесь к инструкциям по эксплуатации, прилагавшимся к
подключенным компонентам.
Подготовка ресивера и пульта дистанционного управления
См. раздел “8: Подготовка ресивера и пульта дистанционного управления” (стр. 47).
Настройка колонок
Выберите конфигурацию колонок, а затем выполните автокалибровку. За дополнительной информацией
обращайтесь к разделу “9: Настройка колонок” (стр. 49) и “10: Автоматическая калибровка настроек
соответствующей колонки (Auto Calibration)” (стр. 52).
Примечание
Подключение колонок можно проверить с помощью “Test Tone” (стр. 135). Если звук воспроизводится
ненадлежащим образом, проверьте подключение колонок и выполните вышеописанную настройку повторно.
v
Высококачественное изображение
Цифровой Аналоговый
v
v
v
v
