37
RU
Подготовка к эксплуатации

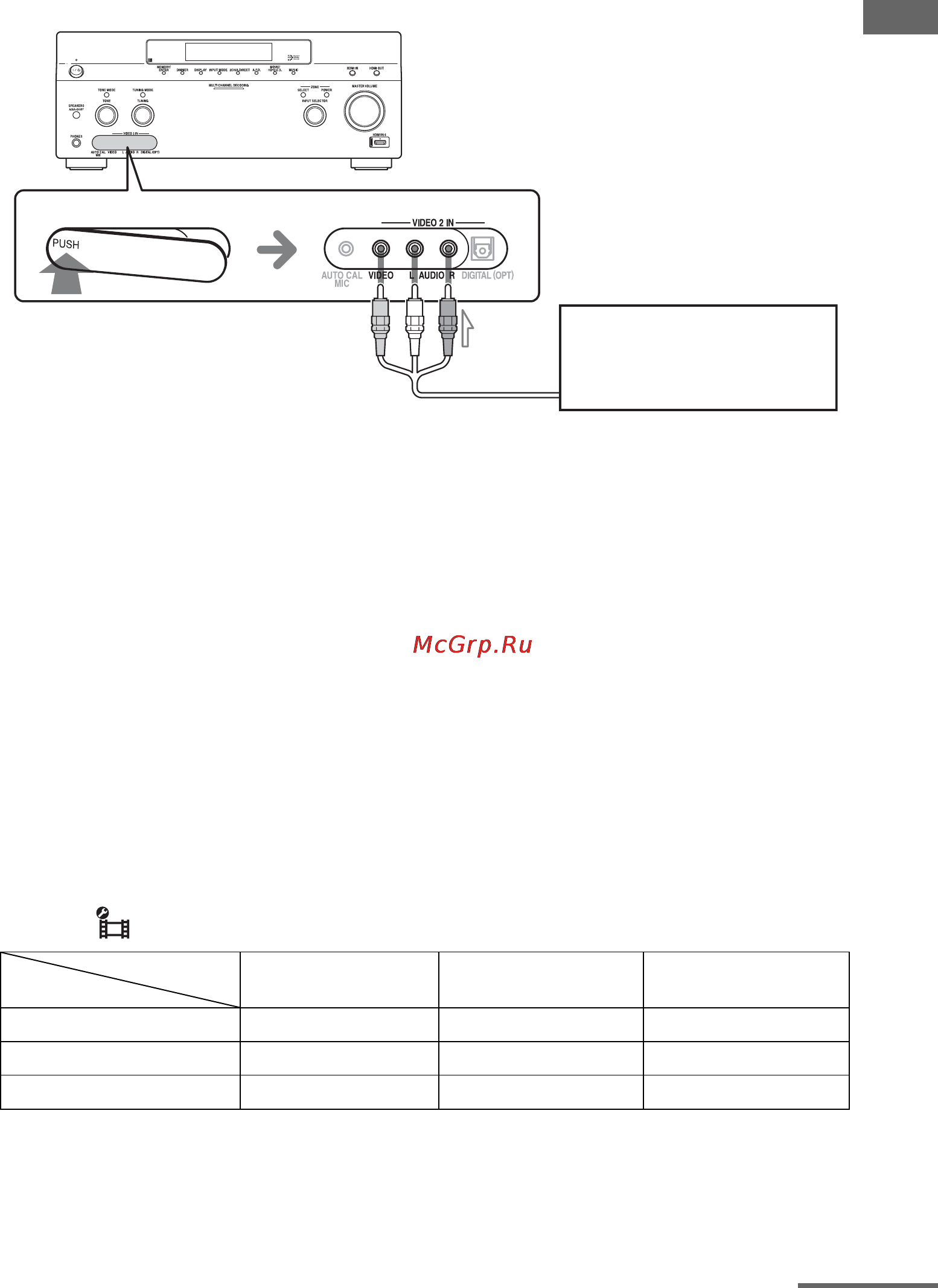

Подключение видеокамеры, игровой приставки
C Аудио/видеокабель
(не прилагается)
Примечание
Перед подключением шнуров убедитесь в
отключении сетевого шнура переменного
тока.
Функция для преобразования видеосигналов
Данный ресивер оснащен функцией преобразования видеосигналов.
• Композитные видеосигналы могут подаваться на выход как видеосигналы HDMI и
компонентные видеосигналы.
• Компонентные видеосигналы могут подаваться на выход как видеосигналы HDMI
и видеосигналы.
В качестве начальной настройки, видеосигналы, подаваемые на вход от
подключенного компонента, подаются на выход разъемов HDMI OUT или
MONITOR OUT, как показано в таблице ниже.
Мы рекомендуем установить функции преобразования видео на параметр,
соответствующий используемому вами монитору.
Дополнительная информация о функции преобразования видеосигналов приведена в
разделе “ Настройка Video” (стр. 144).
a : Видеосигналы подаются на выход.
– : Видеосигналы не подаются на выход.
*Видеосигналы HDMI не могут преобразовываться в компонентные видеосигналы и
видеосигналы.
К разъемам VIDEO 2 IN
Видеокамера,
игровая приставка
C
HDMI OUT A/B
COMPONENT VIDEO
MONITOR OUT
MONITOR VIDEO OUT
HDMI IN 1/2/3/4/5/6* a ––
VIDEO IN aa a
COMPONENT VIDEO IN aa a
Разъем INPUT
Разъем OUTPUT
продолжение следует
