Подготовка к эксплуатации
1: Установка колонок
Данный ресивер позволяет вам
использовать 7.1-канальную систему
(7 колонок и один сабвуфер).
5.1-канальная система колонок
Для полного наслаждения
многоканальным окружающим
звучанием, которое подобно
театральному, необходимо пять колонок
(две передних колонки, центральная
колонка, две колонки окружающего
звучания) и сабвуфер (5.1-канальная
система).

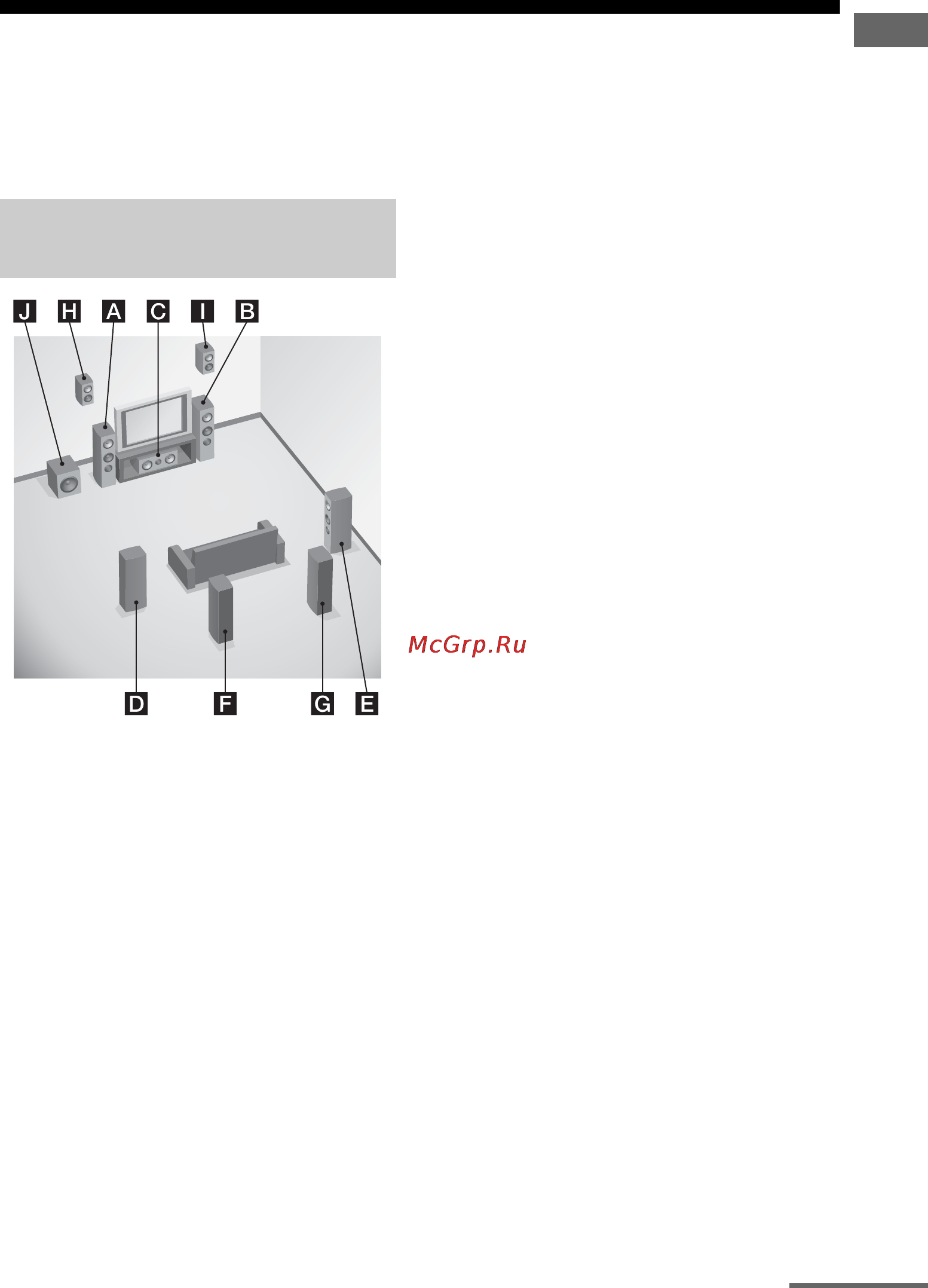

AПередняя левая колонка
BПередняя правая колонка
CЦентральная колонка
DЛевая колонка окружающего
звучания
EПравая колонка окружающего
звучания
JСабвуфер
7.1-канальная система колонок с
задними колонками
окружающего звучания
Вы можете наслаждаться
высококачественным
воспроизведением звука с DVD или
Blu-ray Disc, записанного с помощью
программного обеспечения в
6.1-канальном или 7.1-канальном
формате, если подключите одну
дополнительную заднюю колонку
окружающего звучания (6.1-канальная
система) или две задние колонки
окружающего звучания
(7.1-канальная система).
AПередняя левая колонка
BПередняя правая колонка
CЦентральная колонка
DЛевая колонка окружающего
звучания
EПравая колонка окружающего
звучания
FЛевая задняя колонка окружающего
звучания
GПравая задняя колонка
окружающего звучания
JСабвуфер
7.1-канальная система колонок с
передними
высокорасположенными
колонками
Подключив дополнительно две
передние высокорасположенные
колонки, можно наслаждаться
вертикальными звуковыми эффектами
(например, в режиме Pro Logic IIz).
AПередняя левая колонка
BПередняя правая колонка
CЦентральная колонка
DЛевая колонка окружающего
звучания
Примеры конфигурации
систем колонок
продолжение следует
