167
RU

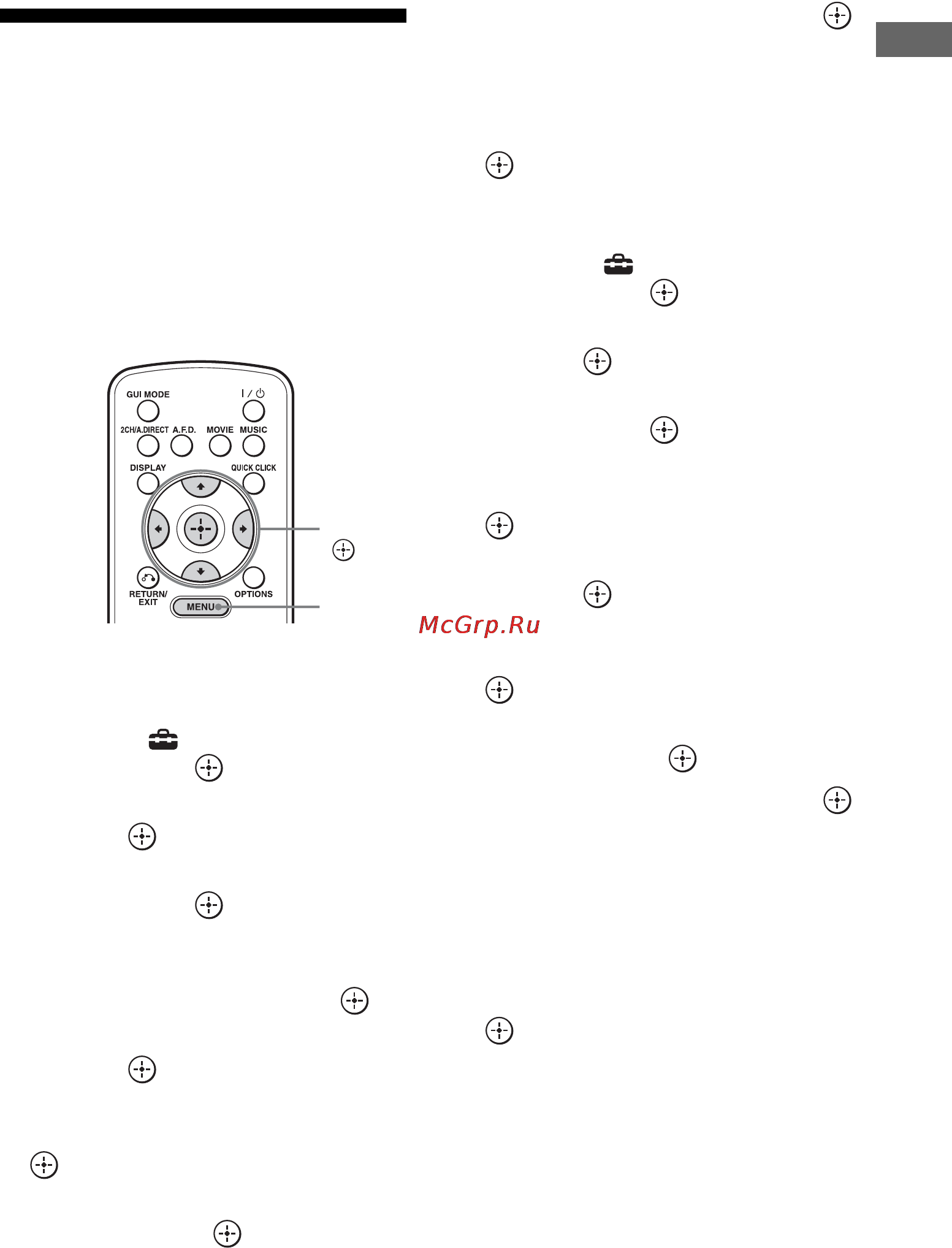

Управление каждым компонентом при помощи экранного пульта дистанционного управления (Quick Click)
Настройка
компонентов,
управляемых при
помощи экранного
пульта
дистанционного
управления
Установка исходного
компонента
1 Выберите “ Settings” в меню, а
затем нажмите или b.
2 Выберите “Quick Click”, а затем
нажмите или b.
3 Выберите “Source Component”, а
затем нажмите .
4 Выберите вход (включая телевизор)
компонента, который хотите
установить, а затем нажмите .
5 Выберите “Preset Mode”, а затем
нажмите .
6 Выберите тип компонента, который
хотите установить, а затем нажмите
.
7 Выберите название производителя,
а затем нажмите .
8 Выберите код, а затем нажмите .
Если вы хотите выполнить проверку,
выберите “Play” на экране
телевизора.
9 Выберите “Finish”, а затем нажмите
.
Установка общего компонента
1 Выберите “ Settings” в меню, а
затем нажмите или b.
2 Выберите “Quick Click”, а затем
нажмите или b.
3 Выберите “Common Component”, а
затем нажмите .
4 Выберите тип компонента, который
хотите установить, а затем нажмите
.
5 Выберите “Preset Mode”, а затем
нажмите .
6 Выберите компонент, который
хотите установить, а затем нажмите
.
7 Выберите название производителя,
а затем нажмите .
8 Выберите код, а затем нажмите .
Если вы хотите выполнить проверку,
выберите “Menu” или “Power” на
экране телевизора.
Если выбрать “TV” в пункте 6,
отображается “Menu”. В остальных
случаях отображается “Power”.
9 Выберите “Finish”, а затем нажмите
.
V/v/B/b,
MENU
