25
RU
Подготовка к эксплуатации
Перед подключением шнуров убедитесь в отключении сетевого шнура переменного
тока.

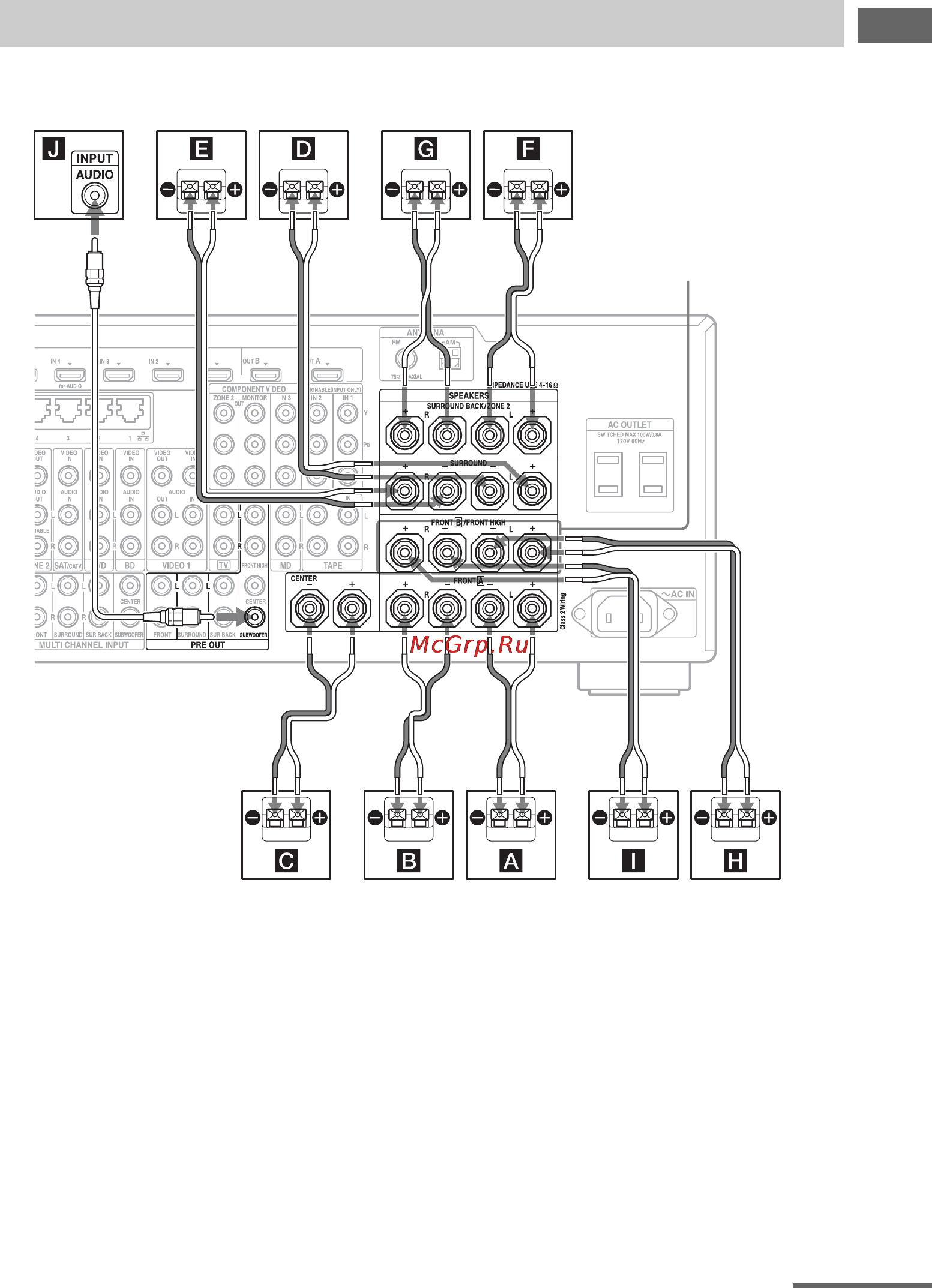

A Монофонический аудиошнур
(не прилагается)
B Шнур громкоговорителя
(не прилагается)
AПередняя колонка A (L)
BПередняя колонка A (R)
CЦентральная колонка
DКолонка окружающего звучания (L)
EКолонка окружающего звучания (R)
FЗадняя колонка окружающего
звучания (L)
2) 4)
GЗадняя колонка окружающего
звучания(R)
2) 4)
HПередняя высокорасположенная
колонка (L)
3) 4)
IПередняя высокорасположенная
колонка (R)
3) 4)
JСабвуфер
5)
1)
Если у вас есть дополнительная система
передних колонок, подключите ее к
клеммам FRONT B/FRONT HIGH.
При помощи переключателя
SPEAKERS на передней панели
(стр. 51), вы можете выбрать систему
передних колонок, которую хотите
использовать.
Подключение колонок
AB
Клеммы FRONT B/FRONT
HIGH
1)
B
B
BB
продолжение следует
