39
RU
Подготовка к эксплуатации
4: Подключение аудиокомпонентов

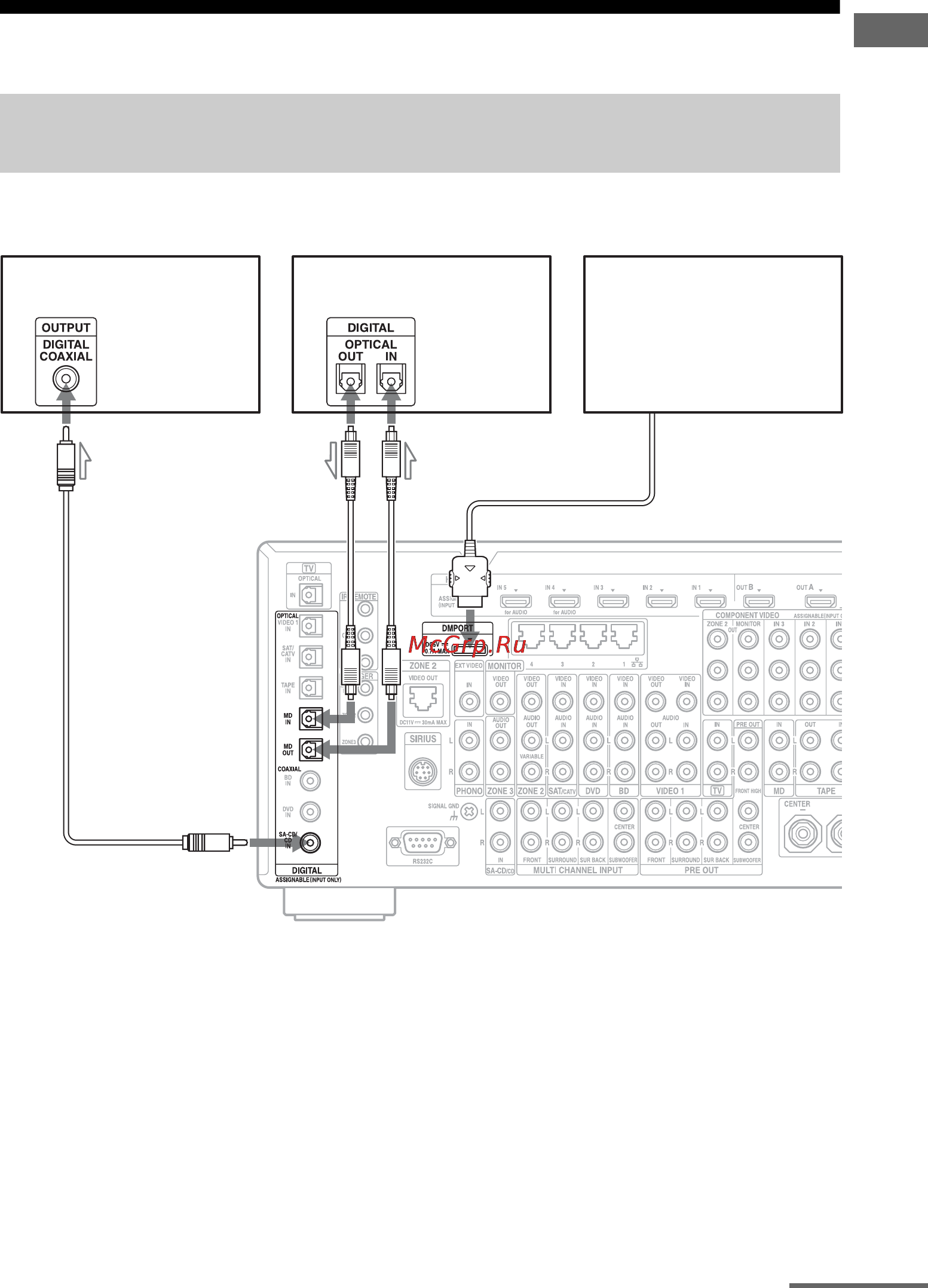

На следующем рисунке показано, как подключить Super Audio CD-плейер,
CD-плейер, MD-деку и адаптер DIGITAL MEDIA PORT.
A Коаксиальный цифровой кабель
(не прилагается)
B Оптический цифровой кабель
(не прилагается)
Примечания
•При подключении оптических цифровых
кабелей вставляйте штекеры прямо внутрь,
пока они не защелкнутся на месте.
•Не перегибайте и не перекручивайте
оптические цифровые кабели.
•Для отсоединения адаптера DIGITAL
MEDIA PORT необходимо, снимая адаптер
DIGITAL MEDIA PORT, сжать по бокам
разъем, так как он фиксируется на месте.
•Перед подключением шнуров убедитесь в
отключении сетевого шнура переменного
тока.
Совет
Все цифровые аудиоразъемы совместимы с
частотами дискретизации 32 кГц, 44,1 кГц,
48 кГц, 88,2 кГц и 96 кГц.
Подключение компонентов с цифровыми разъемами
аудиовхода/аудиовыхода
Плейер Super Audio CD,
CD-плейер
Адаптер DIGITAL MEDIA PORT
AB
MD-дека
продолжение следует
