Подготовка к эксплуатации
Если плеер Super Audio CD снабжен многоканальными выходными разъемами, их
можно подключить к разъемам MULTI CHANNEL INPUT данного ресивера, чтобы
наслаждаться многоканальным звучанием.
В качестве альтернативы многоканальные входные разъемы могут использоваться
для подключения внешнего многоканального декодера.
A Аудиокабель (не прилагается)
B Монофонический аудиокабель
(не прилагается)
Примечания
•Перед подключением шнуров убедитесь в
отключении сетевого шнура переменного
тока.
•Не все плееры Super Audio CD снабжены
разъемом SURROUND BACK.
•Если в установленной конфигурации
колонок отсутствуют задние колонки
окружающего звучания, ввод через
разъемы SUR BACK не действует.
•Входные аудиосигналы с разъемов MULTI
CHANNEL INPUT не подаются на
какие-либо разъемы аудиовыхода. Сигналы
не могут быть записаны.

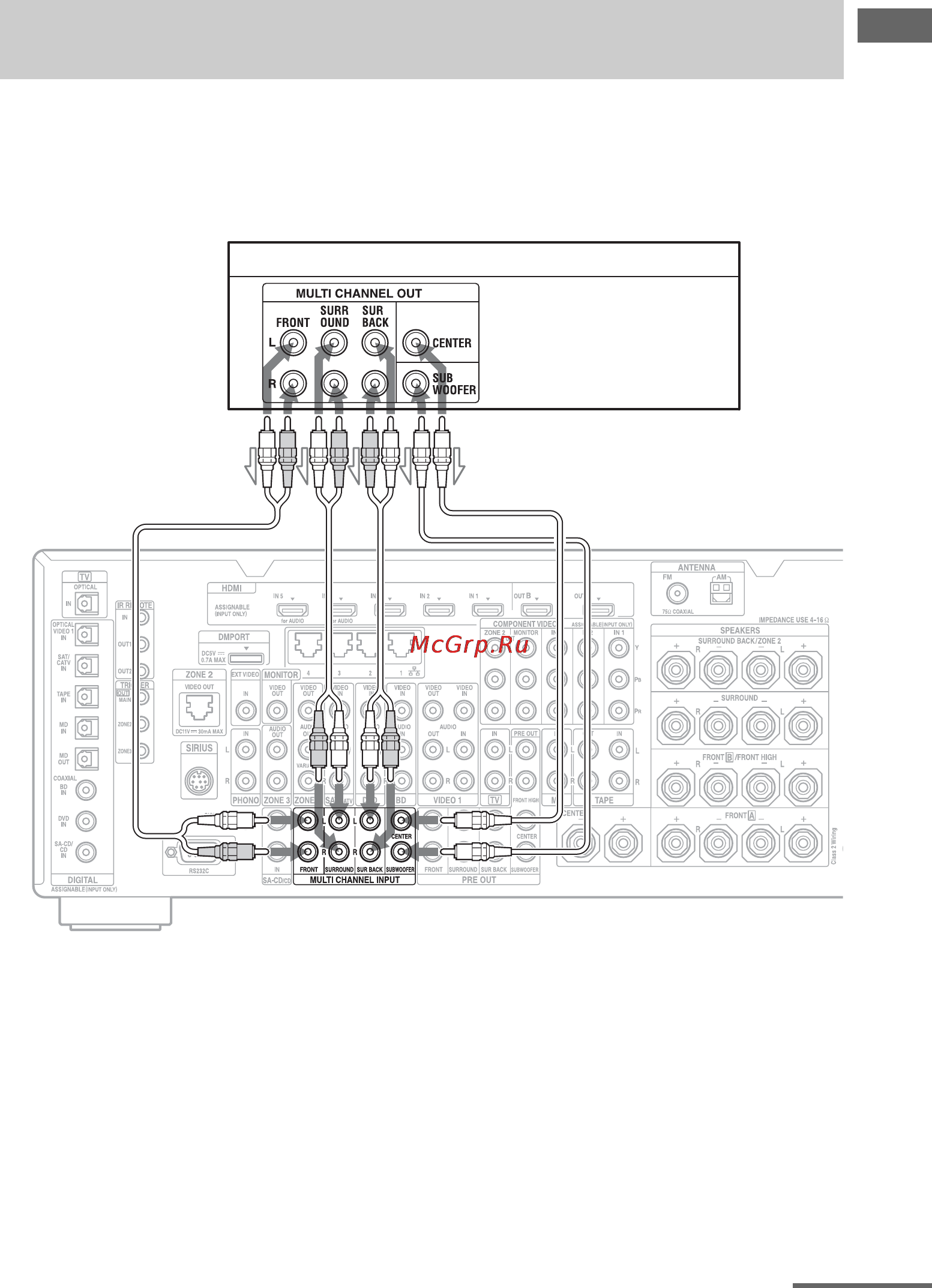

Подсоединение компонентов с многоканальными
выходными разъемами
Плеер Super Audio CD и т. д.
AB
продолжение следует
