9
RU
Описание и расположение компонентов
A ?/1 (вкл/ожидание)
Нажмите для включения или
выключения ресивера. Пока
включено питание, индикатор над
кнопкой светится зеленым светом.
Экономия электроэнергии в
режиме ожидания.
Когда “Control for HDMI” (стр. 146),
“Server Function” (стр. 149),
“Network Standby” (стр. 150) и
“RS232C Control” (стр. 152)
установлены на “OFF”, и питание для
зоны 2/зоны 3 выключено.
Если функция “Control for HDMI”,
“Server Function” или “Network
Standby” установлена на “ON”, в окне
дисплея отображается сообщение
“A.STNDBY”, пока ресивер
находится в режиме ожидания.
Верхняя часть ресивера может
нагреться. Это происходит
вследствие прохождения тока по
внутренним цепям ресивера и не
является признаком неисправности.
B TONE MODE, TONE
Регулирует FRONT, CENTER,
SURROUND/SURROUND BACK,
FRONT HIGH BASS и TREBLE.
Несколько раз нажмите TONE
MODE для выбора BASS или
TREBLE, затем поверните
регулятор TONE для
регулирования уровня.

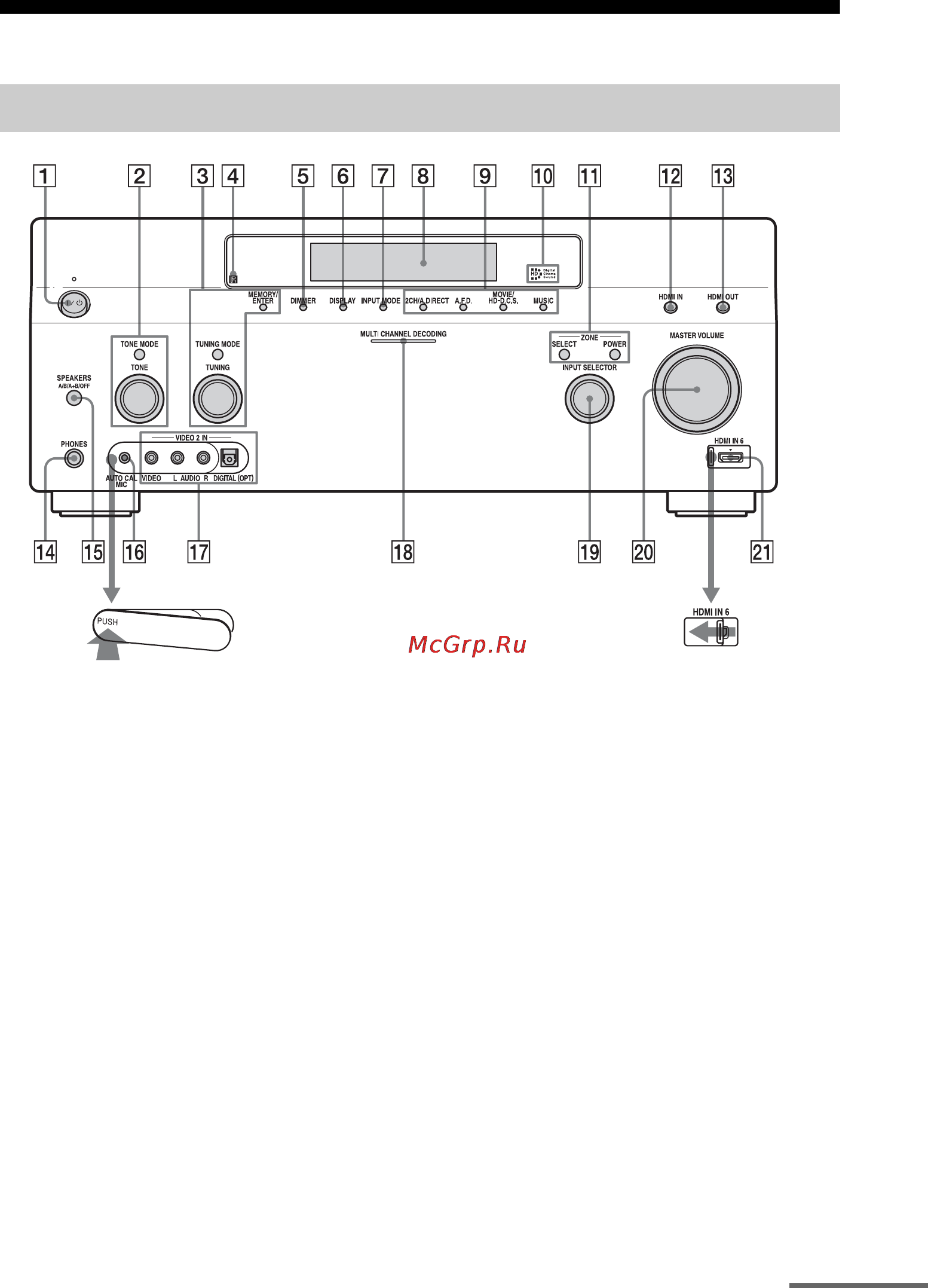

Передняя панель
Снятие крышки
Нажмите PUSH.
Снятую крышку держите в месте,
недоступном для детей.
Для открытия
крышки
Сдвиньте крышку
влево.
продолжение следует
