ZONE 2 VIDEO OUT (разъем RJ-45) может использоваться для пользовательской
установки квалифицированными лицами.
Разъем ZONE 2 VIDEO OUT (разъем RJ-45) служит для передачи исходного
видеосигнала на видеовход компонентов зоны 2. За дополнительной информацией
обращайтесь к дилеру.
Примечание
Этот разъем нельзя использовать для подключения к локальной сети Ethernet.
Подключение ZONE 2 VIDEO OUT (разъем RJ-45)
Цоколевка RJ-45 соответствует стандарту T568B.
См. иллюстрацию ниже.
Примечание
Необходимо использовать CAV-CVB1 (Component Video Balun). Устройства других типов могут
привести к неполадкам и аннулированию гарантии.
Назначение видеовыводов RJ-45
Цоколевка RJ-45 соответствует стандарту T568B.
См. иллюстрацию ниже.

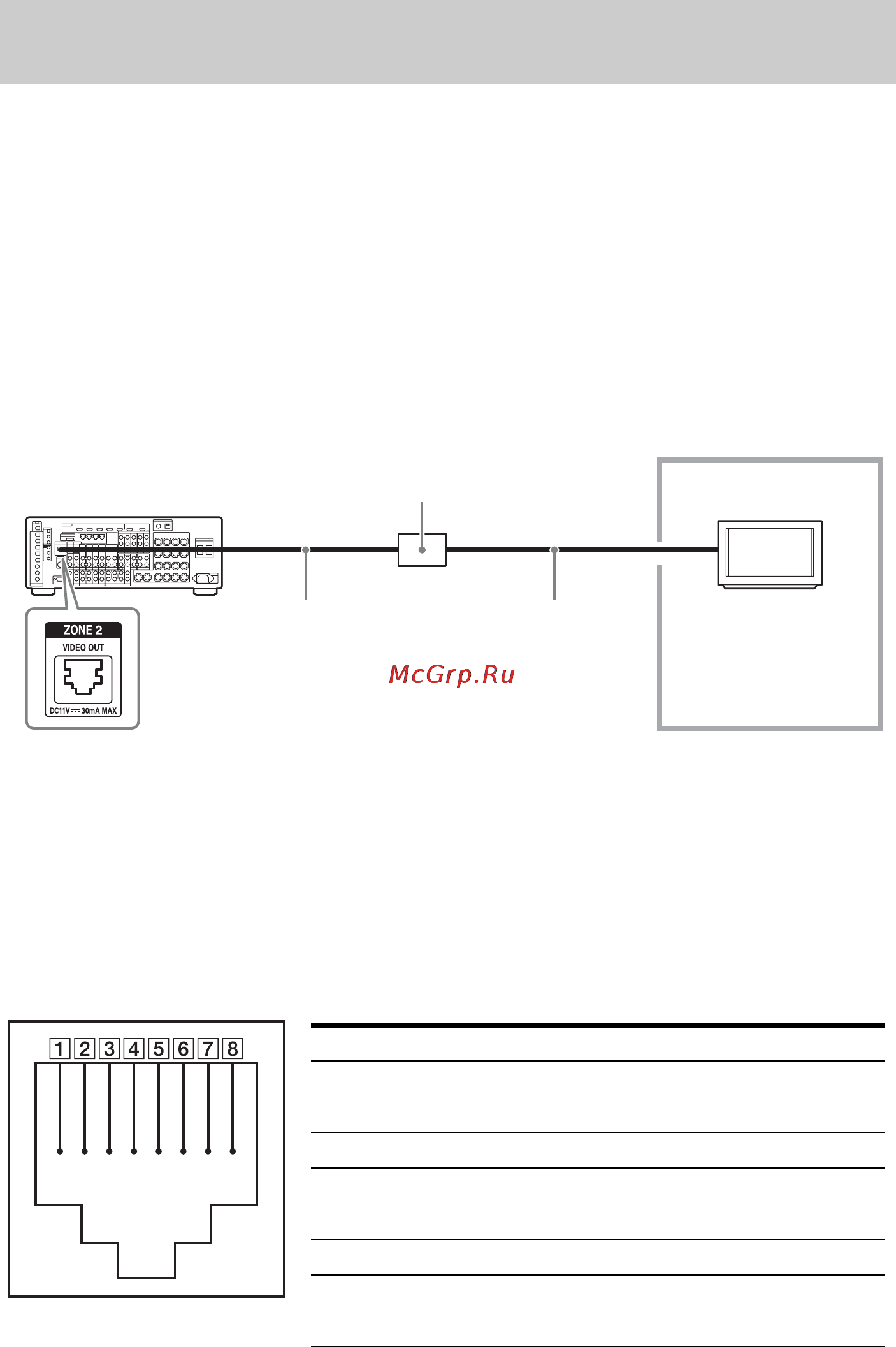

Конфигурирование зоны 2 с помощью ZONE 2 VIDEO OUT
(разъем RJ-45) (Только модель для США/Канады)
Component Video Balun
CAV-CVB1
ZONE 2 VIDEO OUT
(разъем RJ-45)
Кабель CAT5 Компонентный
видеокабель
Телевизор
монитор
З
она
2
Вывод Цвет провода
A Вывод 1 BLUE/Pb (R) Белый/Оранжевый
B Вывод 2 BLUE/Pb (T) Оранжевый
C Вывод 3 GREEN/Y (R) Белый/Зеленый
D Вывод 4 GND Синий
E Вывод 5 +11V Белый/Синий
F Вывод 6 GREEN/Y (T) Зеленый
G Вывод 7 RED/Pr (R) Белый/Коричневый
H Вывод 8 RED/Pr (T) Коричневый
