131
RU
Регулировка настроек
Можно установить функцию A.P.M.
(Automatic Phase Matching) для
функции DCAC (Digital Cinema Auto
Calibration) (стр. 52).
x OFF
Не активировать функцию A.P.M.
x AUTO
Функция A.P.M. включается или
выключается автоматически.
Примечания
•Даже если установить данную функцию на
“AUTO”, она не будет работать, если для
типа калибровки выбрано “OFF” (стр. 130).
•Данная функция не работает в следующих
случаях.
– Выбран многоканальный вход.
– При использовании “2ch Analog Direct”.
– Если входные сигналы DTS-HD имеют
частоту дискретизации 88,2 кГц и выше.
– Если входные сигналы Dolby TrueHD
имеют частоту дискретизации 176,4 кГц и
выше.
•Сигналы с частотой дискретизации 88,2 кГц
и выше всегда воспроизводятся с частотой
44,1 кГц или 48 кГц.
Для усиления эффекта окружающего
звучания можно откалибровать
положение колонок
(конфигурационный угол каждой
колонки из положения измерения).

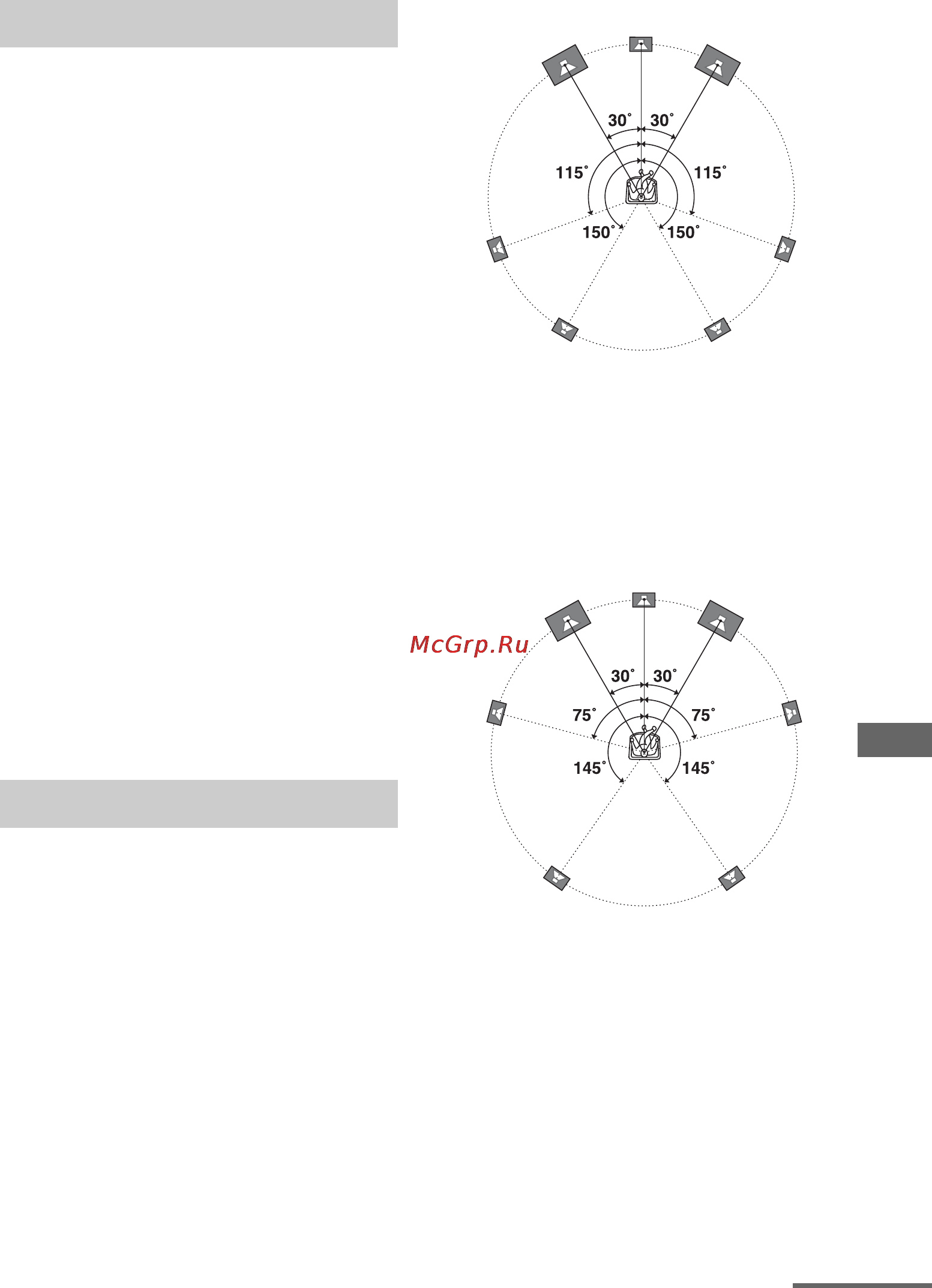

x TYPE A
Для размещения задних колонки
окружающего звучания на задней стене
согласно соответствующей
рекомендации ITU-R для 5.1-канального
размещения колонок.
x TYPE B
Для разнесения четырех колонок
окружающего звучания на виртуально
равные углы в соответствии с
рекомендацией ITU-R для
7.1-канального размещения колонок.
x OFF
Положение колонок не изменяется.
Примечания
•Данная функция не работает в следующих
случаях.
– Если выбрать “OFF” для типа
автокалибровки (стр. 129).
– Если установить “A.P.M.” на “OFF”
(стр. 131).
– Если в установленной конфигурации
колонок нет колонок окружающего
звучания.
A.P.M.
Speaker Relocation
Чертеж измененного размещения колонок
Чертеж измененного размещения колонок
продолжение следует
