43
RU
Подготовка к эксплуатации
5: Подключение IR Blaster

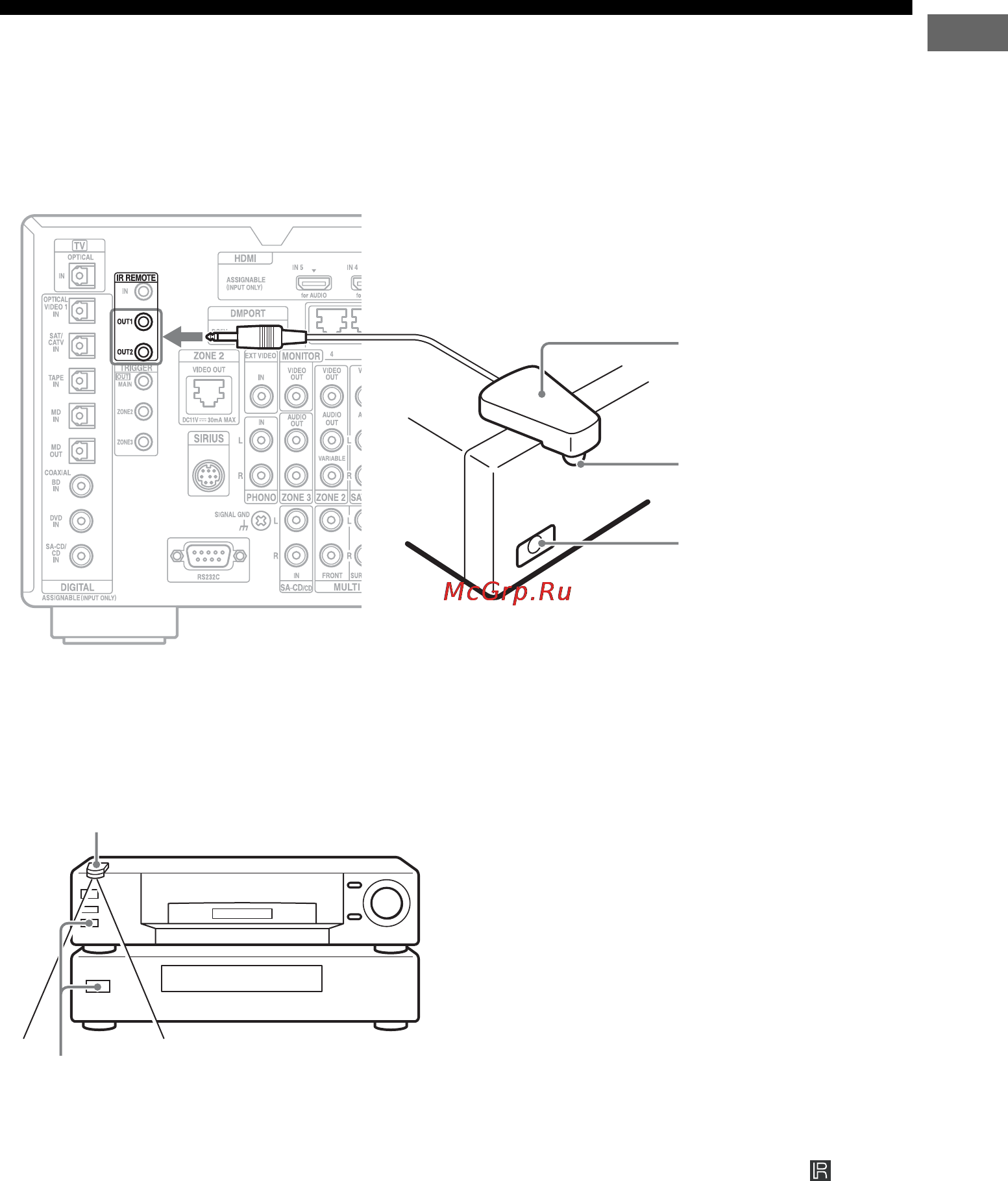

Подключите прилагаемый IR Blaster к компонентам, подключенным к ресиверу. При
помощи экранного пульта дистанционного управления вы можете управлять
компонентами, подключенными к ресиверу через IR Blaster.
Разместите компоненты и IR Blaster как
показано на рисунке в случае, если вы
хотите управлять двумя компонентами
с использованием IR Blaster.
Если инфракрасные приемники двух
компонентов не располагаются на одной
линии, как показано на иллюстрации
слева, вам необходимо приобрести
дополнительный IR Blaster (VM-50, не
прилагается) и установить его.
Примечание
Для дополнительной информации о
настройке компонента обратитесь к
инструкции по эксплуатации компонента.
Совет
Если кабель IR Blaster слишком короткий,
используйте удлинительный кабель с
разъемом 3,5 мм (не прилагается).
После ознакомления с инструкциями по
эксплуатации подключенных к
ресиверу компонентов, убедитесь, что
вы разместили IR Blaster немного выше
или немного ниже датчика пульта
дистанционного управления. Датчики
пульта дистанционного управления на
рекордерах Sony и других компонентах
идентифицируются символом .
Примечание
Пока не удаляйте бумажную подложку с IR
Blaster.
После конфигурации настроек удалите
подложку с IR Blaster и закрепите его на
месте.
IR Blaster (прилагается)
Инфракрасный
передатчик
Датчик дистанционного
управления
IR Blaster
Датчики пульта дистанционного управления
