Sony STR-DA5600ES [27/201] Подключение монитора
![Sony STR-DA5600ES [27/201] Подключение монитора](/views2/1090493/page27/bg1b.png)
27
RU
Подготовка к эксплуатации

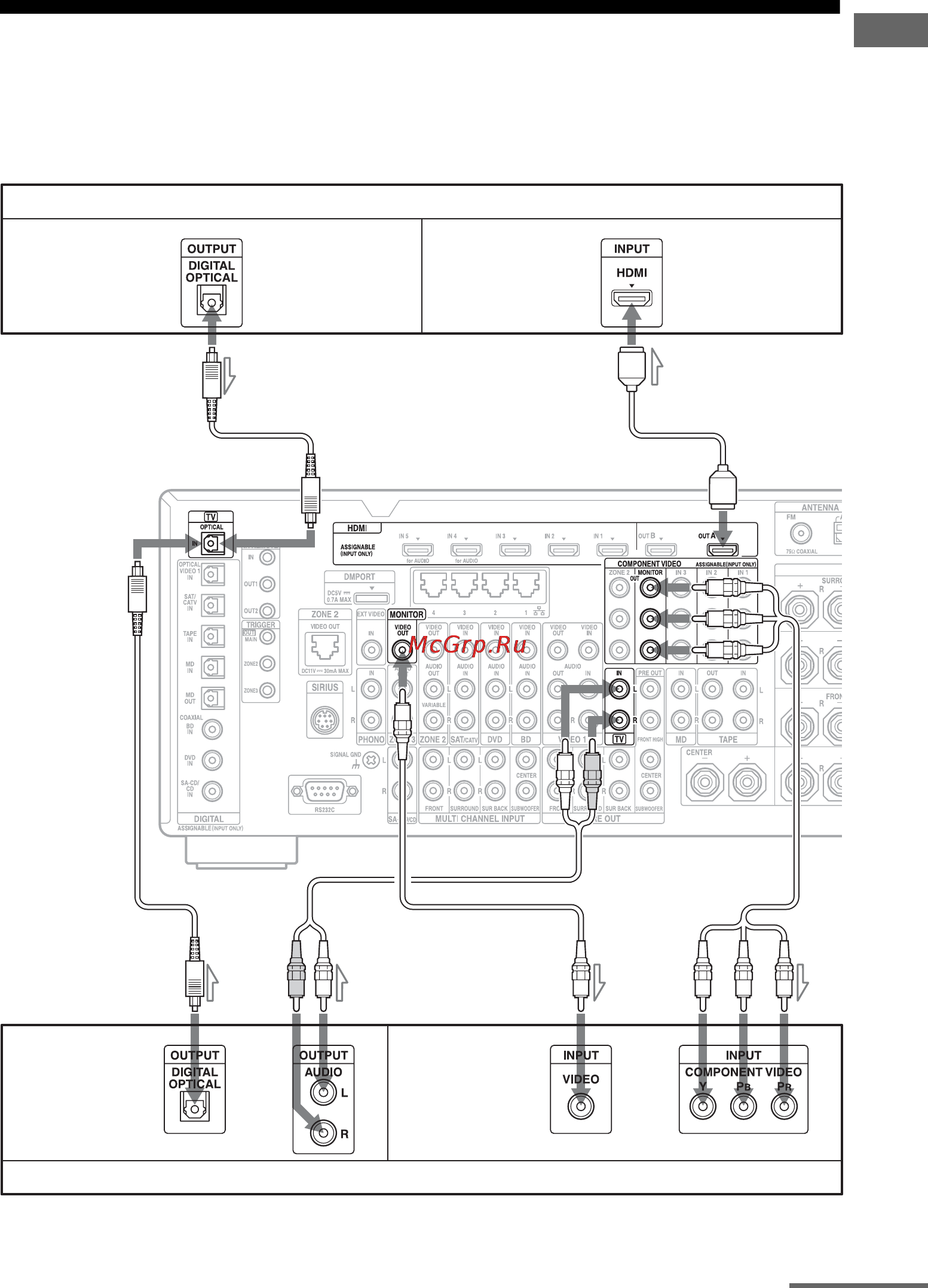

2: Подключение монитора
Вы можете просматривать изображение выбранного входного сигнала при
подключении разъемов HDMI OUT или MONITOR OUT к телевизору. Вы можете
управлять данным ресивером при помощи GUI (Graphical User Interface).
A Оптический цифровой кабель
(не прилагается)
B Аудиокабель (не прилагается)
C Видеокабель (не прилагается)
Телевизионный монитор с разъемом HDMI
AB
Аудиосигналы
CD
E
Видеосигналы
Телевизионный монитор без разъема HDMI
Аудиосигналы Видеосигналы
или или
**
A
*
продолжение следует
