42
RU

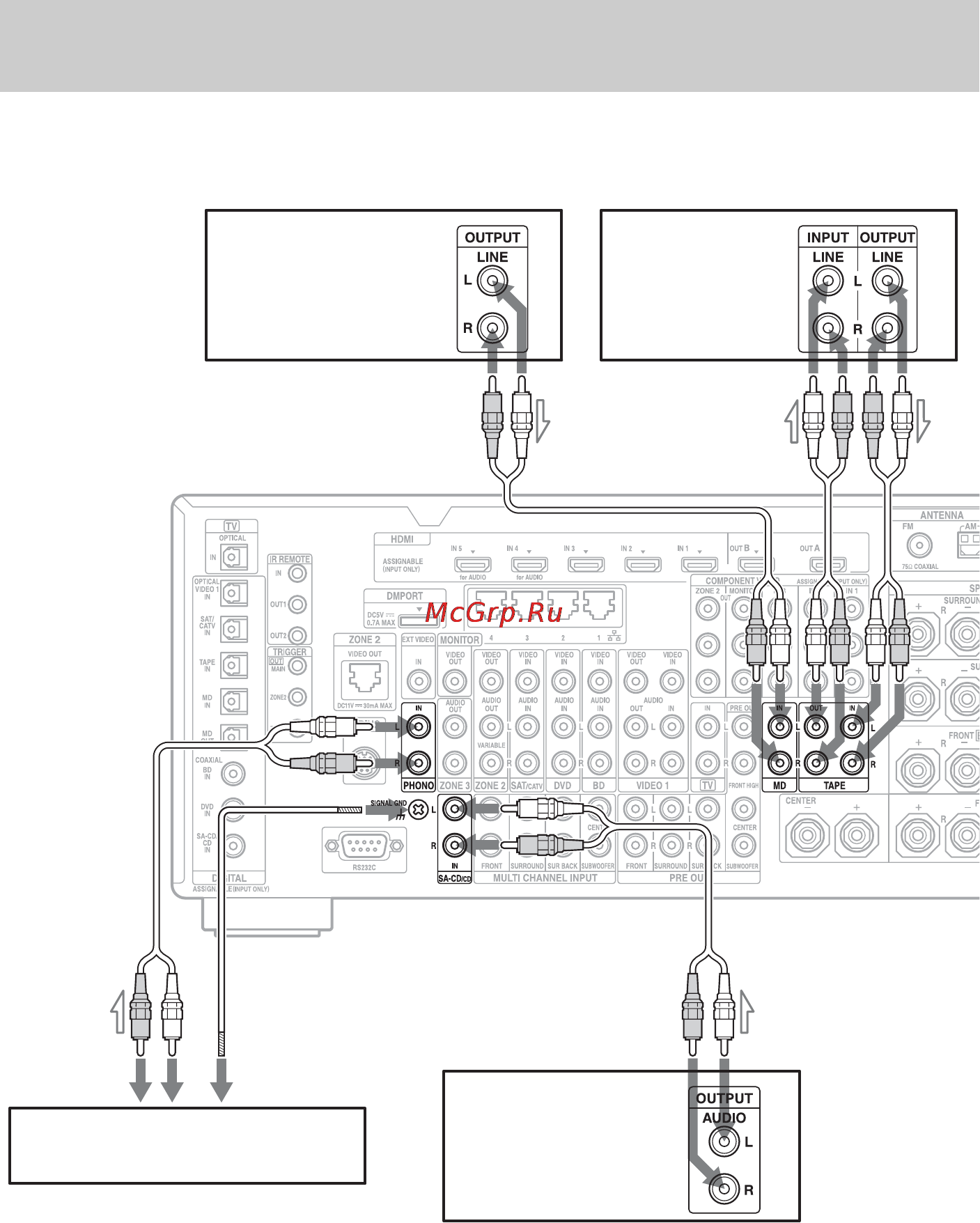

На следующей иллюстрации показано, как подключить компонент с аналоговыми
разъемами, такой как плеер Super Audio CD, CD-плеер, MD-деку, кассетную деку,
проигрыватель для пластинок и т. д.
A Аудиокабель (не прилагается)
Примечания
•Если ваш проигрыватель пластинок имеет
провод заземления, подключите его к
клемме (U) SIGNAL GND.
•Перед подключением шнуров убедитесь в
отключении сетевого шнура переменного
тока.
Подключение компонентов с аналоговыми
аудиоразъемами
Super Audio CD-плейер,
CD-плейер
Проигрыватель пластинок
A
Кассетная дека
A
A
MD-дека
A
