33
RU
Подготовка к эксплуатации

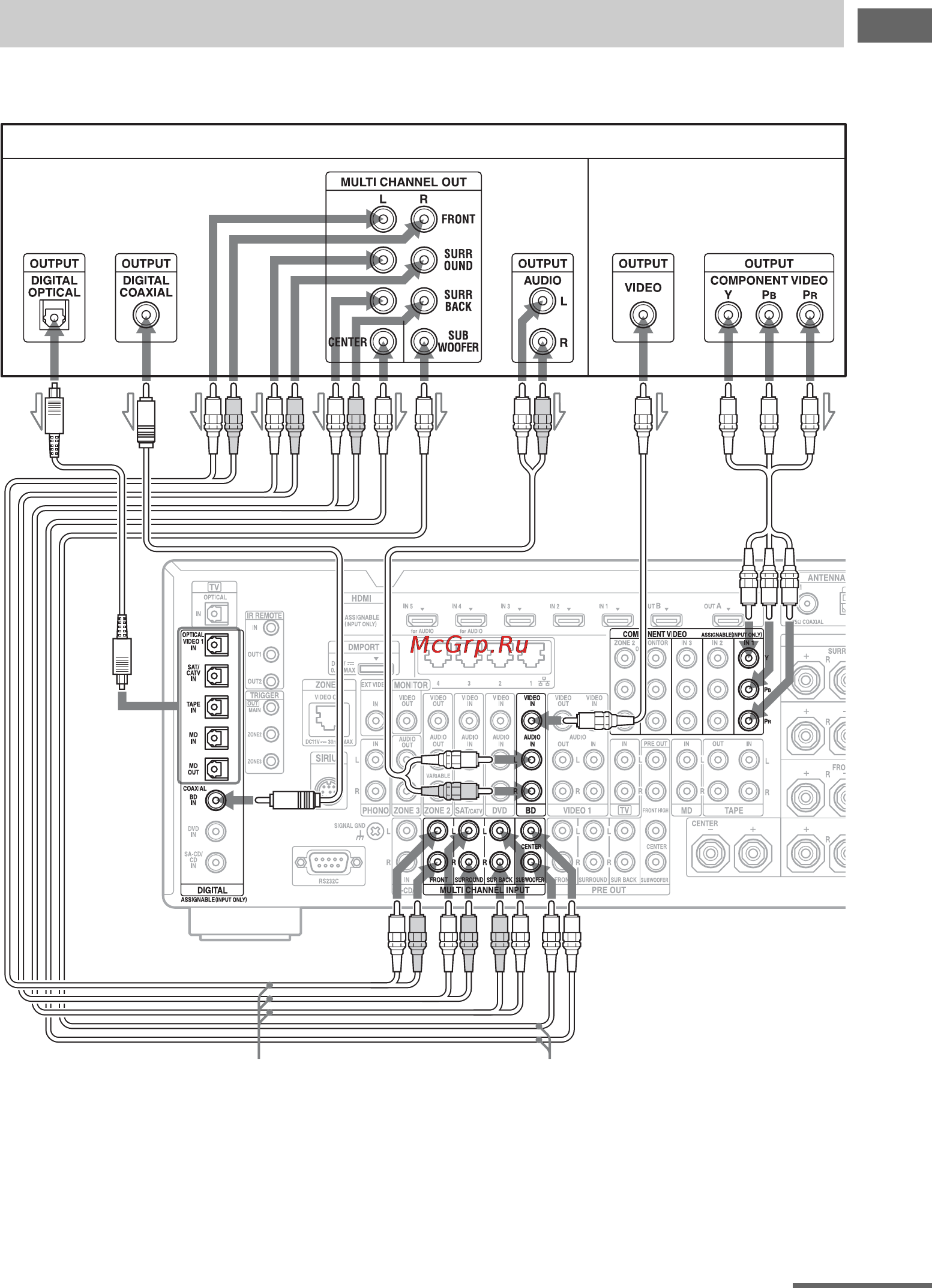

Подключение DVD-проигрывателя, проигрывателя Blu-ray Disc
A Оптический цифровой кабель
(не прилагается)
B Коаксиальный цифровой кабель
(не прилагается)
C Аудиокабель (не прилагается)
D Видеокабель (не прилагается)
E Компонентный видеокабель
(не прилагается)
F Монофонический аудиокабель
(не прилагается)
* При подключении компонента, снабженного
разъемом OPTICAL, установите “Input
Assign” в меню входа (стр. 120).
Подключение компонентов без разъемов HDMI
DVD-плейер, плейер Blu-ray Disc
A
C
Аудиосигналы Видеосигналы
B
CD E
*
или илиили или
F
продолжение следует
