16
RU
* Вы можете просматривать изображение
выбранного входного сигнала при
подключении разъемов HDMI OUT или
MONITOR OUT к телевизору (стр. 27).

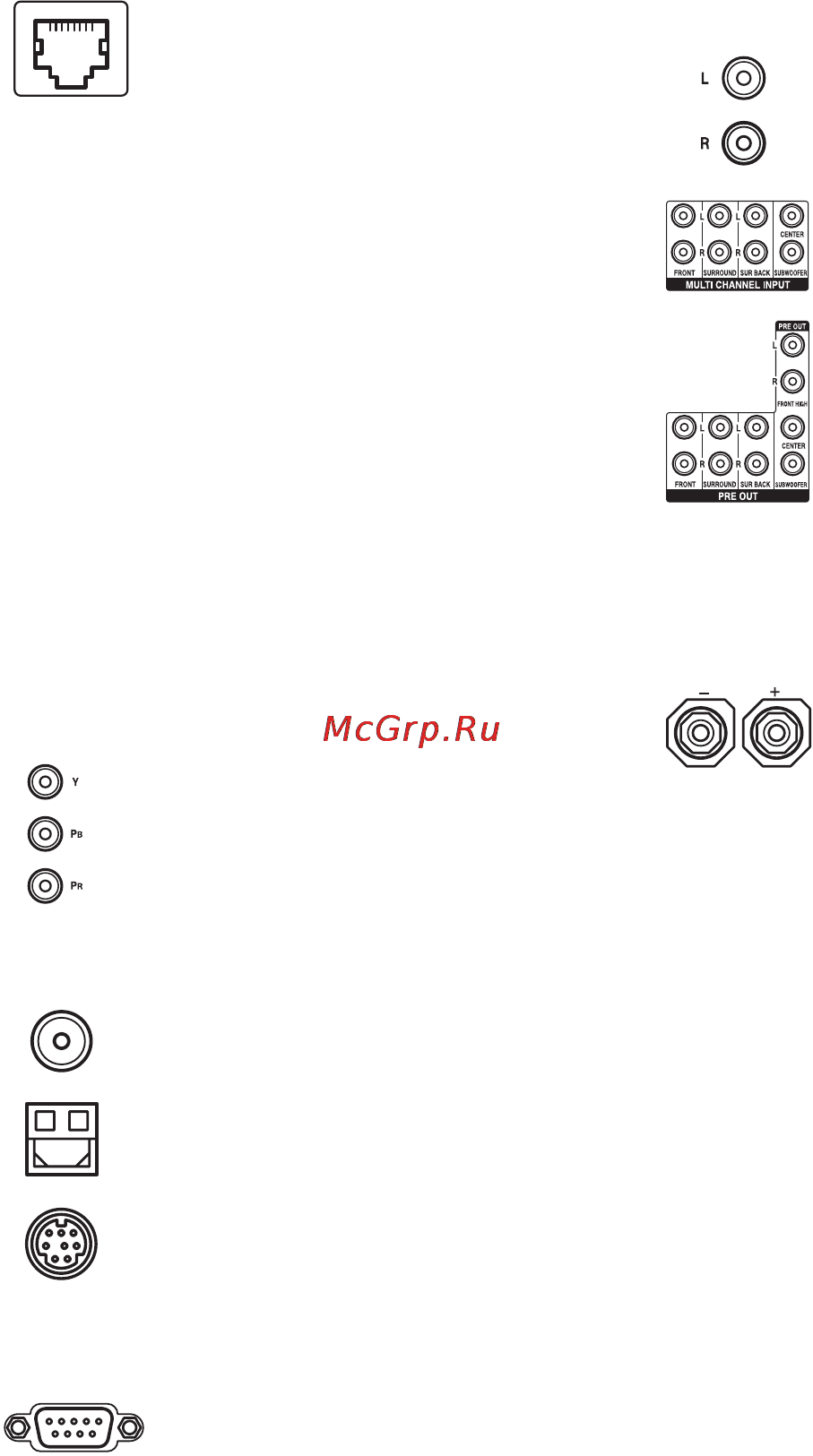

Разъем ZONE 2 VIDEO
OUT (Только модель
для США/Канады)
(стр. 108)
Разъем RJ-45 служит для передачи
видеосигнала на компонент в зоне 2.
Для подключения используйте
кабель CAT5. Применяется для
пользовательских установок. За
инструкциями по использованию
данного разъема обращайтесь к
дилеру.
Внимание
Этот разъем нельзя использовать для
подключения к Ethernet LAN. Это
может привести к неисправности.
F Раздел COMPONENT VIDEO
ВХОД/ВЫХОД (стр. 27, 33)
Разъемы
Y, P
B
, P
R
IN/OUT*
G Раздел ANTENNA
Разъем FM ANTENNA
(стр. 44)
Разъем AM ANTENNA
(стр. 44)
Разъем SIRIUS (Только
модель для США/
Канады) (стр. 76)
H Порт RS232C
Используется для текущего
ремонта и обслуживания.
I Раздел AUDIO INPUT/OUTPUT
Разъемы AUDIO IN/OUT
(стр. 42)
Разъемы MULTI
CHANNEL INPUT
(стр. 41)
Разъемы PRE OUT
Подключение к внешнему
усилителю мощности.
J Раздел SPEAKERS (стр. 25)
